제품 설명:

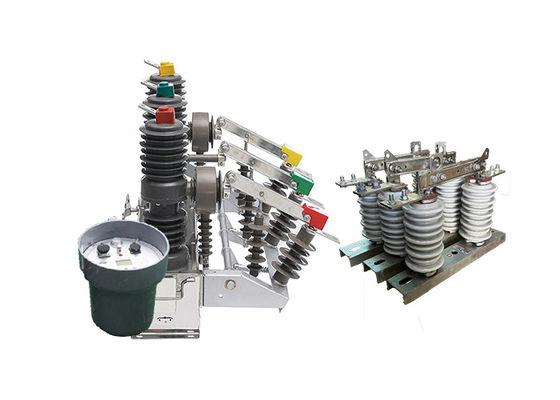

ZW32 시리즈 고전압 진공 차단기는 12kV의 정압과 50Hz의 3 단계 교류 전류를 가진 야외 유통 장비입니다.그것은 주로 열고 닫는 로드 전류를 위해 사용됩니다, 전력 시스템에서 과부하 전류 및 단회로 전류. 그것은 보호 및 변속기 및 산업 및 광산 기업의 전력 유통 시스템에서 제어에 적합합니다,그리고 농촌 전력망이 자주 운영되는 장소. 서킷 브레이커는 작은 부피, 가벼운 무게, 반 응축, 무료 유지 보수 등의 특성을 가지고 있습니다. 그것은 열악한 날씨 조건과 더러운 환경에 적응 할 수 있습니다.ZW32 시리즈의 고전압 진공 회로 차단기는 12kV의 평판 전압과 50Hz의 3 단계 교류 전류를 가진 야외 유통 장비입니다그것은 주로 열과 닫는 충전 전류, 과부하 전류 및 전력 시스템에서 단회로 전류를 위해 사용됩니다.그것은 변속소와 산업 및 광산 기업의 전력 분배 시스템의 보호 및 제어에 적합합니다., 그리고 농촌 전력망이 자주 작동하는 장소. 단속기는 작은 용량, 가벼운 무게, 응축 방지, 유지 보수 무료 등의 특성을 가지고 있습니다.가혹 한 날씨 와 더러운 환경 에 적응 할 수 있다.

GW9-10 시리즈 갈고리 스위치는 유지 보수 및 수리 목적으로 전기 회로를 격리하는 데 사용되는 휴대용 고전압 전기 스위치입니다.일반적으로 중고전압 전력 전송 및 유통 시스템에서 사용됩니다..

로드버스터 전기 격리기는 휴대용으로 설계되어 필요한 곳으로 쉽게 운송 할 수 있습니다. 높은 전압 수준을 처리 할 수 있습니다.일반적으로 몇 킬로 볼트에서 수백 킬로 볼트까지.

스위치는 유지보수 또는 수리 목적으로 전력 시스템의 일부를 격리하는 데 사용됩니다. 스위치가 열려 있는지 닫혀 있는지 표시하는 시각 표시기가 있습니다.운영자가 회로의 상태를 더 쉽게 알 수 있도록.

로드버스터 전기 격리기는 스위치 및 격리 회로를 포함하여 광범위한 응용 분야에 사용될 수 있으며 장비의 지상화 및 전력 제거에도 사용할 수 있습니다.그것은 전기 위험으로부터 운영자를 보호하기 위해 안전 장치와 함께 설계되었습니다, 예를 들어 전기 부품과의 우연한 접촉을 방지하는 단열 물질.

스위치는 사용하기 쉽고 작동에 최소한의 훈련이 필요합니다. 쉽게 교체 할 수있는 교환 가능한 블레이드가 있으며 더 많은 유연성과 다재다능성을 제공합니다.

컨트롤러 소개:

1첨단 통신 및 원격 모니터링: ZW32-12 진공 차단기는 485/232 통신 인터페이스로 장착되어 모니터링 시스템에 원활한 통합을 허용합니다.또한 원격 모니터링을 위해 광섬유 또는 무선 통신을 통해 연결 될 수 있습니다.이 방식은 회로 차단기의 상태, 성능 및 고장 상태를 실시간으로 모니터링하여 능동적인 유지보수 및 효율적인 문제 해결을 촉진합니다.

2다시 닫은 후 가속 기능: 영구 결함의 경우, ZW32-12 차단기는 자동 가속 트리핑 기능을 갖추고 있습니다.다시 닫은 후 결함이 지속되는 경우, 회로 차단기는 자동으로 증가 한 속도로 작동하여 지속적인 오류에 대한 강화 된 보호를 제공하며 시스템에 대한 잠재적 인 손상을 최소화합니다.

3조정 가능한 재 닫기 지연 시간: ZW32-12 단속기는 재 닫기 지연 시간을 조정 할 수 있습니다.이 기능은 전력 시스템의 특정 요구 사항에 따라 다시 닫는 작업을 구성하는 데 유연성을 제공합니다.그것은 다양한 오류 시나리오에 대한 시스템의 반응을 최적화하고 전체 시스템 신뢰성을 향상시키기 위해 사용자 정의를 가능하게합니다.

4오작동 방지 설계 및 점프 방지 기능: ZW32-12 회로 차단기는 점프 폐쇄 회로에 대한 오작동 방지 디자인을 포함합니다.이 설계는 회로 차단기의 실수 또는 의도하지 않은 폐쇄를 방지또한, 반 점프 기능이 포함되어 있으며, 외부 요인에 의한 갑작스러운 트립의 위험을 줄이는 안정적인 닫힌 위치에서 차단기를 유지하도록합니다.

5제로 시퀀스 전류의 결함 차별: ZW32-12 단속기는 제로 시퀀스 전류 분석을 사용하여 구역 내 및 구역 밖의 결함을 구별 할 수있는 기능을 갖추고 있습니다.이것은 정확한 결함 차별을 허용합니다., 더 빠르고 정확한 고장 격리를 가능하게하고 전력 시스템에 미치는 영향을 최소화합니다.

6오작동 예방을 위한 원격 제어 스위치: ZW32-12 회로 차단기는 오작동을 방지하기 위해 특수 설계의 원격 제어 스위치를 탑재합니다.이 기능은 원격 작업이 안전하게 수행되도록 보장하고 우연히 스티킹 또는 의도하지 않은 행동의 위험을 줄입니다..

기술적 특징:

1 높은 밀폐 성능을 갖춘 3단계 기둥과 완전히 닫힌 구조
A.안정적이고 신뢰할 수있는 파기 성능, 연소 및 폭발 위험이 없습니다; 유지 보수, 작은 부피, 가벼운 무게, 긴 서비스 수명.

B.높은 수분 및 응축 저항성, 특히 추운 또는 습한 지역에서 사용하기에 적합합니다.

C.수입물질은 고온 내구성, 자외선 내구성, 노화 내구성이 뛰어나다.

2 고 효율성 및 신뢰할 수있는 소형 점프 작동 메커니즘

A.에너지 저장 모터의 전력은 낮고, 게이트의 에너지 소비는 낮고, 메커니즘 변속기는 직접 작용 변속 모드를 채택하고, 부품 수는 작습니다.그리고 신뢰도는 높습니다..

B.작동 메커니즘은 부식 방지 및 메커니즘의 신뢰성을 향상시키기 위해 밀폐 상자에 배치됩니다.

3 편리하고 유연한 조작 및 자유로운 조합 성능

A.수동 전환 / 전기 분할 및 닫기 / 원격 제어 작업이 사용될 수 있습니다.

B.지능형 컨트롤러로 분배 자동화를 달성하거나 일치 컨트롤러로 자동 재 닫기 장치를 구성합니다. 세분화된 장치입니다.

C.2단계 또는 3단계 전류 트랜스포머는 과전류 또는 단전 보호에 설치될 수 있다.

D.지능형 컨트롤러에 전류 획득 신호를 제공 할 수 있으며 사용자의 요청에 따라 계측을 위해 전류 변압기를 설치 할 수 있습니다.
E.3단계 연결 격리 스위치, 오류 단속 장치와 함께 장착 할 수 있으며 편리한 유지 관리를 위해 번개 차단기 기둥 단열기로 연결 할 수 있습니다.

구조:

로드 스위치는 세 가지 부분으로 구성됩니다: 기둥, 기저, 설치, 고정 및 들어올리기위한 서스펜션.

1진공 도경 소각 챔버를 가진 기둥에 장착 된 고전압 부하 스위치는 안정적이고 신뢰할 수있는 분쇄 성능을 가지고 있습니다.유지보수 없이, 작은 크기, 가벼운 무게, 긴 서비스 수명.

2로드 스위치는 높은 온도 및 습기 영역에서 사용할 수 있는 좋은 밀폐 성능, 습도 및 이슬 예방 기능을 가진 완전히 폐쇄 된 구조를 채택합니다.

3로드 스위치는 수동 또는 전기적으로 열고 닫을 수 있으며 원격 제어도 가능합니다.

4작동 메커니즘은 혁신적이고 간단하며 작동이 안정적이며 크기가 작으며 최대 10,000 개의 기계적 수명을 가지고 있습니다. 에너지 저장 모터는 DC 영구 자석 모터입니다.전압 수준은 -220V에서 선택할 수 있습니다110V, 48V, 또는 24V

상태:

1고도는 2000m가 넘지 않습니다.

2대기온도: -45°C ~ + 40°C 일일 온도차: 25°C

3바람 속도는 35m / s 이상

4불화성, 폭발성, 위험한 화학적 부식 및 강력한 진동 장소가 없습니다.

기술 파라미터:

ZW32-12

GW9-10

단절 장치와 단절 장치가 사용할 때 효과를 두 배로 증가시킬 것입니다.
