고전압 Vcb 회로 차단기 3단계 AC 50Hz 야외

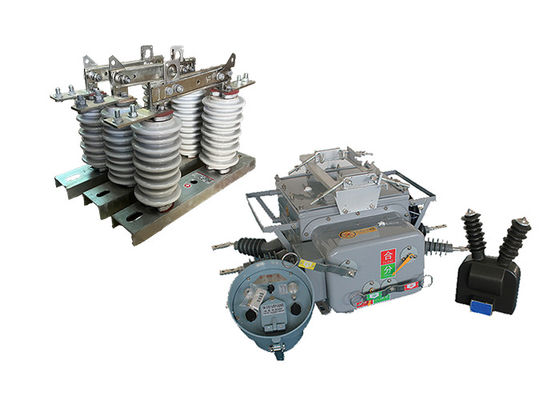

자동 재 닫기 전기 절단기 ZW20-12 ((F) GW9 야외 그룹 단절 스위치로 진공 회로 차단기

제품 설명:

ZW20-12 ((F) 진공 차단기는 3단계 AC 50Hz 야외 HV 스위치 기기 주로 시골 및 도시 10 kV 야외 유통 네트워크에 사용되며, 분리 및 복합 부하 전류로,과부하 전류, 단축 전류 및 기타 유사한 장소.

전체 구조는 작동 메커니즘, 전도 회로, 단열 시스템, 밀폐 요소 및 껍질로 구성된 3 단계 공통 박스 유형입니다.

그리고 이 시스템은 관련 지능형 원격 단말기를 지원하여 유통 자동화의 애플리케이션 요구를 충족시킵니다.

· ZW20-12 (Z) 외부 지능형 고전압 AC True Air Breaker GSM 단자 메시지 기능

· 분할 스위치 컨트롤러 ZW20-12 (F) 와 결합

GW9-10 야외 단속 스위치는 유지 보수, 수리 또는 비상 용도로 전기 유통 라인을 고립 및 연결하는 데 사용되는 휴대용 장치의 일종입니다.다양한 용도로 사용할 수 있는 다재다능한 도구입니다, 상공 유통선, 변속소 및 산업 시설을 포함합니다.

외부 단속 스위치는 한 사람이 작동하도록 설계되어 사용과 조작이 용이합니다.전기 장비에 도달하도록 확장 할 수 있습니다., 그리고 교환 가능한 부착 장치의 집합, 사용자가 스위치 및 지상 라인을 열거나 닫는 것과 같은 다양한 작업을 수행 할 수 있습니다.

외부 단속 스위치는 전기 회로에서 가시적인 중단을 제공하도록 설계되어 전력 공급 장치와 우연한 접촉으로부터 보호 할 수 있습니다.또한 환경 상태 에서도 견딜 수 있도록 설계 되었습니다, 강한 바람, 비, 눈과 같은, 그것은 야외 환경에서 사용하기에 적합합니다.

GW9-10 시리즈 격리 스위치가 진공 회로 차단기와 함께 사용할 수있을 때 사용의 이중 효과



컨트롤러의 특징:

1. 485 / 232 통신 인터페이스, 또는 광섬유를 통해, 무선 원격 모니터링; 재 폐쇄 후 가속 기능: 스위치가 무거운 경우

2영구적인 고장 경우 자동 가속 가동

3. 원격 제어 / 수동 닫기 여행을 가속화 하 고 다시 잠금: 사용자는 전력 후 라인을 수리, 지식 스위치를 제거하는 것을 잊으면

트리핑 속도를 높여야 합니다.

4. 세 재 닫기 지연 시간을 조정할 수 있습니다;

트립 닫기 회로는 오작동 방지 디자인을 채택하고, 트립 방지 기능을 가지고 있습니다.

5제로 시퀀스 전류는 지역 내의 고충을 지역 외의 고충에서 구별할 수 있습니다.

6리모컨 스위치는 잘못된 동작을 방지하기 위해 설계되었습니다.

특징:

1진공 끊기 기술: ZW20-12 회로 차단기는 진공 끊기를 활 끄기 매체로 사용합니다.진공 차단기 는 활 을 끄는 데 매우 효과적 이며, 우수한 변압력 을 제공한다, 높은 전압 전류의 신뢰할 수있는 중단을 보장합니다.

2야외 사용: 이 단속기는 야외 설치를 위해 특별히 설계되어 있으며, 서브 스테이션, 유통 네트워크 및 기타 야외 전기 시스템에 사용하기에 적합합니다.가혹 한 환경 조건 에 견딜 수 있도록 제작 되었읍니다, 온도 변동, 습도, 먼지, 비 및 자외선에 노출.

3고전압 등급: ZW20-12 회로 차단기는 고전압 애플리케이션을 위해 설계되었으며, 등급 전압은 12 킬로 볼트 (kV) 이다.이 전압 수준에서 작동하는 전기 시스템을 처리 할 수 있습니다.

4컴팩트 디자인: 단속기는 컴팩트한 디자인을 가지고 있으며, 더 쉽게 설치 및 야외 스위치장치 또는 변속소 장치에 통합 할 수 있습니다.콤팩트 한 크기는 또한 공간 절약 및 사용 가능한 설치 면적의 효율적인 사용을 촉진.

5신뢰성 있는 동작: ZW20-12 회로 차단기는 신뢰성 있는 동작을 위해 설계되었습니다. 그것은 고품질의 재료, 정밀 엔지니어링 부품,그리고 안정적이고 효율적인 전환 작업을 보장하기 위한 고급 메커니즘, 장애 또는 장애의 위험을 최소화합니다.

6안전 기능: 회로 차단기는 운영자 및 시스템 안전성을 향상시키기 위한 안전 기능이 장착되어 있습니다. 여기에는 잘못된 작동을 방지하기 위한 잠금 메커니즘이 포함될 수 있습니다.상태 정보를 제공하는 기계 및 전기 표시기, 그리고 안전 셔터 가동 부품과 우연한 접촉을 방지하기 위해.




위치:

야외 진공 회로 차단기와 야외 고전압 단절 단절 장치 사이의 관계는 전기 시스템에서 상호 보완적인 역할에 있습니다.

회로 중단: 진공 회로 차단기는 정상적인 작동 중 또는 고장 발생 시 전기 회로를 중단하는 데 책임이 있습니다.그것은 현재 흐름을 끊는 주요 수단으로 작용반대로, 단절 격리기는 유지 보수 또는 수리 작업 중에 전원 원으로부터 회로를 격리하는 데 사용됩니다.그것은 물리적으로 회로를 열어서 안전의 추가 계층을 제공합니다.

조정: 고전압 전력 시스템 에서, 진공 회로 차단기 와 단절 단절기 는 종종 협력 하기 위해 조정 됩니다.회로 차단기는 오류를 감지하고 현재 흐름을 중단하기 위해 트리핑에 책임이, 단절 격리기는 회로를 물리적으로 격리하고 단절의 가시적인 표시를 제공하기 위해 사용됩니다.

안전 및 유지보수: 단속 격리기는 유지보수 직원의 안전을 보장하는 데 중요한 역할을합니다. 전기 장비에 대한 유지보수 작업이 수행되기 전에,단절 격리기는 회로를 열고 가시적인 공기 간격을 제공하도록 작동합니다.이 방식은 장비가 전력 공급을 끊고 안전하게 작동할 수 있도록 합니다. 반면 진공 차단기는 정상 작동과 고장 발생 시 시스템을 보호합니다.

GW9 시리즈 외부 단속 스위치 도입

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40073011-outdoor-high-voltage-overhead-disconnect-switch-used-with-electric-vacuum-circuit-breakers-creamic.html

적용

1서브 스테이션: ZW20-12 서킷 브레이커는 주로 야외 서브 스테이션에서 주 유통 시스템의 일부로 사용됩니다.그것은 변환기와 같은 전기 장비를 보호하고 제어하는 데 사용됩니다., 발전기, 버스바.

2유통 네트워크: 이 단속기는 여러 위치에 고전압 전원이 분배되는 야외 유통 네트워크에 적합합니다.결함 전류를 중단하고 네트워크의 결함 섹션을 격리함으로써 신뢰할 수 있고 안전한 운영을 보장합니다..

3산업 시설: ZW20-12 회로 차단기는 공장, 제조 공장 및 광산 작업과 같은 산업 시설에서 발견되는 야외 고전압 시스템에서 사용됩니다.중요한 전기 장비를 보호하고 전력 공급의 연속성을 보장합니다..

4재생 에너지 시설: 풍력 발전소나 태양광 발전소와 같은 야외 재생 에너지 시설에서,ZW20-12 회로 차단기는 전기 인프라를 보호하고 재생 에너지로 생산되는 전력을 전환하는 데 사용됩니다..

5철도: 이 단속기는 철도 전기화와 관련된 야외 고전압 시스템에서 사용됩니다. 그것은 철도 시스템에 안전하고 신뢰할 수있는 전력 공급을 보장합니다.에어헤드 카테너 시스템 및 트랙션 서브 스테이션을 포함하여.

6석유 및 가스 산업: ZW20-12 회로 차단기는 석유 및 가스 산업 내의 야외 고전압 시스템에 적용됩니다.그것은 해상 플랫폼에서 전기 장비를 보호하고 전력 분배를 제어하는 데 사용됩니다., 정유 공장, 펌프 스테이션.

7인프라 프로젝트: ZW20-12 회로 차단기는 공항, 항구 및 전력 전송 라인 등의 다양한 야외 인프라 프로젝트에 적합합니다.중요한 인프라를 보호하고 끊이지 않는 전력 공급을 보장하는 데 중요한 역할을 합니다..

상태:

1고도: 2000m

2실내 온도: -30°C~+55°C

최고 연평균 온도는 20°C

최대 하루 평균 온도는 30°C입니다.

3상대 습도: 95% (25°C)

4지진 용량: 지상 가속 0.3g

지상 수직 가속 0.15g

세 개의 시노스 파도를 작동하는 동안

안전 요인 167

5지진 강도는 7도

6최대 일일 온도차25°C

7설치 장소:공중, 10kV 상공 선 사용자 책임 경계점

8토착 방법:중립 지점은 접촉하지 않습니다, 활 억제 코일 토착 및 낮은 저항 토착


기술 매개 변수:

ZW20-12 ((F)

GW9-10
