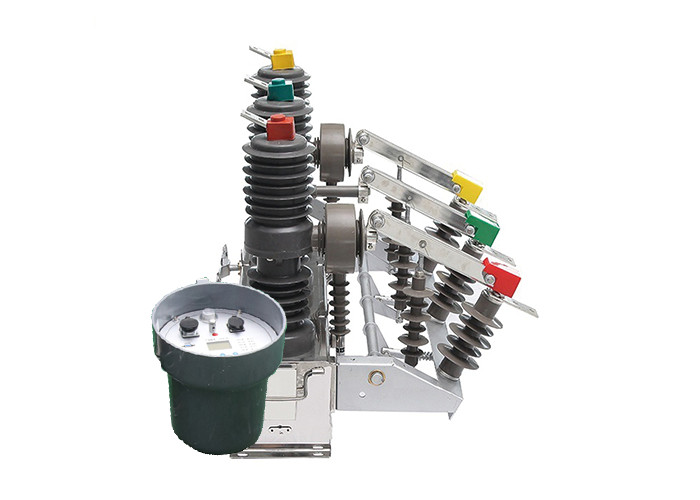

지능형 컨트롤러 ZW32 시리즈 진공 회로 차단기
제품 설명:
이 야외 고전압 진공 회로 차단기는 3단계 AC 50HZ 야외 유통 장비의 정량 전압이며, 정량 전류는 630A ~ 1250A, 단류는 20kA입니다.주로 충전 전류를 사용했습니다.과정과 단류가 끊어지고 닫혀있는 전기 시스템을 사용하는 경우
그것은 산업 및 광산 회사 설립에 적합하지만 그것의 목적은 보호 및 시스템을 제어하고 시골 및 일부 빈번한 운영 장소에 적합합니다.
컨트롤러 소개:
1첨단 통신 및 원격 모니터링: ZW32-12 진공 차단기는 485/232 통신 인터페이스로 장착되어 모니터링 시스템에 원활한 통합을 허용합니다.또한 원격 모니터링을 위해 광섬유 또는 무선 통신을 통해 연결 될 수 있습니다.이 방식은 회로 차단기의 상태, 성능 및 고장 상태를 실시간으로 모니터링하여 능동적인 유지보수 및 효율적인 문제 해결을 촉진합니다.
2다시 닫은 후 가속 기능: 영구 결함의 경우, ZW32-12 차단기는 자동 가속 트리핑 기능을 갖추고 있습니다.다시 닫은 후 결함이 지속되는 경우, 회로 차단기는 자동으로 증가 한 속도로 작동하여 지속적인 오류에 대한 강화 된 보호를 제공하며 시스템에 대한 잠재적 인 손상을 최소화합니다.
3조정 가능한 재 닫기 지연 시간: ZW32-12 단속기는 재 닫기 지연 시간을 조정 할 수 있습니다.이 기능은 전력 시스템의 특정 요구 사항에 따라 다시 닫는 작업을 구성하는 데 유연성을 제공합니다.그것은 다양한 오류 시나리오에 대한 시스템의 반응을 최적화하고 전체 시스템 신뢰성을 향상시키기 위해 사용자 정의를 가능하게합니다.
4오작동 방지 설계 및 점프 방지 기능: ZW32-12 회로 차단기는 점프 폐쇄 회로에 대한 오작동 방지 디자인을 통합합니다.이 설계는 회로 차단기의 실수 또는 의도하지 않은 폐쇄를 방지또한, 반 점프 기능이 포함되어 있으며, 외부 요인에 의한 갑작스러운 트립의 위험을 줄이는 안정적인 닫힌 위치에서 차단기를 유지하도록합니다.
5제로 시퀀스 전류의 결함 차별: ZW32-12 단속기는 제로 시퀀스 전류 분석을 사용하여 구역 내 및 구역 밖의 결함을 구별 할 수있는 기능을 갖추고 있습니다.이것은 정확한 결함 차별을 허용합니다., 더 빠르고 정확한 고충 격리를 가능하게하고 전력 시스템에 미치는 영향을 최소화합니다.
6오작동 예방을 위한 원격 제어 스위치: ZW32-12 회로 차단기는 오작동을 방지하기 위해 특수 설계의 원격 제어 스위치를 통합합니다.이 기능은 원격 작업이 안전하게 수행되도록 보장하고 우연히 스티킹 또는 의도하지 않은 행동의 위험을 줄입니다..
특징:
1등급 전압 및 전류: 회로 차단기는 야외 유통 장비에 적합한 등급 전압의 3단계 AC 시스템에 설계되었습니다.그것은 50Hz의 주파수에서 작동하고 630A에서 1250A의 평준 전류 범위를 가지고 있습니다.이 더 높은 현재 등급은 더 높은 전력 부하가 포함 된 응용 프로그램에 적합합니다.
2.단회로 능력: 단회로 전류는 20kA의 높은 단회로 전류가 있습니다. 이것은 최대 20,000 Ampere의 결함 전류를 효과적으로 중단하고 처리 할 수 있음을 의미합니다.단회로로부터 안정적인 보호를 제공하며 전기 시스템에 대한 잠재적 손상을 제한합니다..
3시스템 보호 및 제어: 이 차단기의 주요 목적은 전기 시스템을 보호하고 제어하는 것입니다.그것은 과류 조건에서 전류의 흐름을 중단하도록 설계되었습니다, 과부하 또는 단류 사건과 같은 현상. 전류를 차단함으로써 장비의 손상을 방지하고 시스템의 안전을 보장합니다.
4야외 사용: 이 단속기는 야외 사용에 특별히 설계되어 있으며, 다양한 야외 유통 시스템에서의 사용에 적합합니다.견고 한 구조 와 보호 장막 으로 인해 날씨 와 같은 환경 요인 에 견딜 수 있다, 먼지, 그리고 수분.
5산업 및 광산 응용: 회로 차단기는 신뢰할 수 있고 효율적인 전력 분배가 중요한 산업 및 광산 시설에 적합합니다.높은 전류 등급과 견고한 설계는 산업 및 광산 작업에서 일반적으로 발견되는 무거운 기계 및 장비의 전력 요구를 처리하기에 적합합니다..
6시골 및 빈번한 운영 환경: 차단기는 설치 및 작동이 쉽습니다.사용자 친화적 인 설계 및 신뢰할 수있는 성능은 어려운 환경에서도 원활한 작동 및 유지 보수를 보장합니다..
상태:
1고도는 2000m가 넘지 않습니다.
2대기온도: -45°C ~ + 40°C 일일 온도차: 25°C
3바람 속도는 35m / s 이상
4불화성, 폭발성, 위험한 화학적 부식 및 강력한 진동 장소가 없습니다.
기술 파라미터:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 정량 전압 | kV | 12 | |||||||||
| 2 | 분쇄의 절연 수준 | 작업 주파수(건조 테스트/습기 테스트) | 48 | |||||||||
| 번개 충격 전압 테스트 (피크) | 85 | |||||||||||
| 3 | 지상/단계에서단계로 격리 수준 | 작업 주파수 | 건조 테스트 | 42 | ||||||||
| 습기 테스트 | 34 | |||||||||||
| 번개 충격 전압 테스트 (피크) | 75 | |||||||||||
| 4 | 가속 전류 | A | 630 | |||||||||
| 5 | 가등열 안정 전류 (효율적 값) | kA | 20 | |||||||||
| 6 | 가시 단절 전류 (효율적 값) | 25 | ||||||||||
| 7 | 열 안정성 시간 | s | 4 | |||||||||
| 8 | 가시 단절 닫기 전류 (피크) | kA | 63 | |||||||||
| 9 | 가등기 동적 안정 전류 (피크) | |||||||||||
| 10 | 기계적 수명 | 시간 | 10000 | |||||||||
| 11 | 열량 전류 | 1000 | ||||||||||
| 12 | 주변 공기 온도 | 최고 온도 | °C | -55 | ||||||||
| 최저 온도 | +60 | |||||||||||
| 최대 일일 온도 차이 | K | ≤25 | ||||||||||
| 13 | 고도 | m | ≤ 2500 | |||||||||
| 14 | 습도 | 일일 상대 습도 평균 | % | ≤ 95 | ||||||||
| 월 평균 상대 습도 | ≤ 90 | |||||||||||
| 15 | 지진 저항력 | 수평 가속 | g | 0.25 | ||||||||
| 지상 수직 가속 | 0.125 | |||||||||||
| 안전 요인 | / | 1.67 | ||||||||||
| 16 | 바람 속도 | m/s | ≤35 | |||||||||
| 17 | 얼음 두께 | mm | ≤20 | |||||||||
