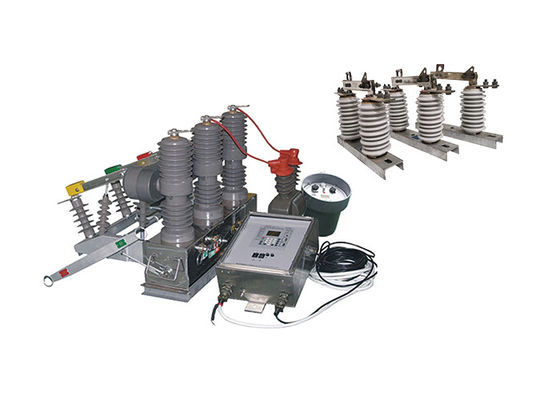

야외 호크스틱과 일치하는 제로 시퀀스 센서와 함께 고전압 전기 섹셔널라이저
제품 설명:
ZW32-12 전기 분단기는 야외 환경에 특별히 설계되었습니다. 그것은 강화된 내구성 및 기상 저항을 특징으로 합니다.비와 같은 다양한 혹독한 기상 조건에 견딜 수 있도록이 방법은 외부 설비에서 안정적인 작동과 장수성을 보장합니다.
전자 시스템에서 부하 전류, 과부하 전류 및 단회로 전류를 효과적으로 끊고 닫을 수 있습니다. 신뢰할 수있는 중단 및 전환 작업을 제공합니다.전기시스템의 안전과 적절한 작동을 보장합니다..
서브 스테이션 외에도 ZW32-12 전기 세क्शन라이저는 산업 및 광업 기업에서 광범위한 응용 프로그램을 찾습니다.이 시설의 유통 시스템에서 신뢰할 수 있는 보호 및 통제를 제공합니다., 모터, 트랜스포머 및 기타 전기 장비의 과류 및 단전으로부터 보호합니다.이는 산업 및 광산에서 안정적이고 안전한 전력 공급을 유지하는 데 기여합니다..
그것은 특히 농촌 전력 네트워크의 빈번한 작업을 처리하도록 설계되었습니다. 그것은 전기 네트워크의 효율적인 세분화를 허용하는 섹션 스위치로 사용됩니다. 컨트롤러가 장착되면,유통망 자동화를 가능하게 하고, 농촌 전력 시스템의 신뢰성과 효율성을 향상시킵니다.
컨트롤러를 설치하면 ZW32-12 전기 세ક્શન라이저가 전력 네트워크 작업에 원활하게 통합 될 수 있습니다. 원격 모니터링, 제어,그리고 유통망의 자동화, 시스템 성능을 최적화하고 효율적인 에너지 관리를 촉진합니다.
컨트롤러 소개:
1첨단 통신 및 원격 모니터링: ZW32-12 전기 섹션화기는 485/232 통신 인터페이스로 장착되어 모니터링 시스템에 원활한 통합을 허용합니다.또한 원격 모니터링을 위해 광섬유 또는 무선 통신을 통해 연결 될 수 있습니다.이 방식은 회로 차단기의 상태, 성능 및 고장 상태를 실시간으로 모니터링하여 능동적인 유지보수 및 효율적인 문제 해결을 촉진합니다.
2다시 닫은 후 가속 기능: 영구 결함의 경우 ZW32-12 전기 구획기는 자동 가속 트립 기능을 갖추고 있습니다.다시 닫은 후 결함이 지속되는 경우, 회로 차단기는 자동으로 증가 한 속도로 작동하여 지속적인 오류에 대한 강화 된 보호를 제공하며 시스템에 대한 잠재적 인 손상을 최소화합니다.
3조정 가능한 재 닫기 지연 시간: ZW32-12 전기 구획기는 재 닫기 지연 시간을 조정 할 수 있습니다.이 기능은 전력 시스템의 특정 요구 사항에 따라 다시 닫는 작업을 구성하는 데 유연성을 제공합니다.그것은 다양한 오류 시나리오에 대한 시스템의 반응을 최적화하고 전체 시스템 신뢰성을 향상시키기 위해 사용자 정의를 가능하게합니다.
4.사실 방지 설계 및 점프 방지 기능: ZW32-12 전기 구획기는 점프 폐쇄 회로에 대한 잘못된 작동 방지 디자인을 통합합니다.이 설계는 회로 차단기의 실수 또는 의도하지 않은 폐쇄를 방지또한, 반 점프 기능이 포함되어 있으며, 외부 요인에 의한 갑작스러운 트립의 위험을 줄이는 안정적인 닫힌 위치에서 차단기를 유지하도록합니다.
50계열 전류와 결함 차별:ZW32-12 전기 분단기는 0 계열 전류 분석을 사용하여 지역 내 및 지역 외부 결함을 구별 할 수있는 기능을 갖추고 있습니다.이것은 정확 한 고장 분별을 가능하게 하며, 더 빠르고 정확한 고장 격리 및 전력 시스템에 대한 영향을 최소화 할 수 있습니다.
6오작동 예방을 위한 원격 제어 스위치: ZW32-12 전기 구획기는 오작동을 방지하기 위해 특수 설계의 원격 제어 스위치를 포함합니다.이 기능은 원격 작업이 안전하게 수행되도록 보장하고 우연히 스티킹 또는 의도하지 않은 행동의 위험을 줄입니다..
구조:
1진공 단절기: 진공 단절기는 회로 단절기의 핵심 부품입니다.콘택트 를 포함 하고 진공 을 이용 하여 회로 가 끊어질 때 생성 되는 활 을 끄는 밀폐 된 방진공 차단기는 신뢰성 있고 효율적인 전기 회로를 끊고 만드는 것을 제공합니다.
2작동 메커니즘: 작동 메커니즘은 차단기의 접촉을 열고 닫는 역할을 합니다. 일반적으로 스프링 메커니즘, 작동 막대,그리고 연관된 연결3. 작동 메커니즘은 단속기의 특정 모델에 따라 수동 또는 모터화 될 수 있습니다.
4제어판: 제어판에는 차단기 제어 및 모니터링 장치가 포함되어 있습니다. 제어 스위치, 표시기 및 보호 릴레가 포함되어 있습니다.제어판은 회로 차단기의 수동 제어를 허용, 그리고 그 상태와 보호 기능을 모니터링합니다.
5단열 시스템: ZW32-12 진공 회로 차단기의 단열 시스템은 가동 부품과 지상 구성 요소 사이의 전기 단열을 보장합니다.소용품:, 단열 장벽 및 단열 받침대, 전기 활을 방지하고 차단기의 안전한 작동을 보장합니다.
6장치: 회로 차단기는 장치에 장착되어 기계적 보호 및 환경 격리를 제공합니다. 장치는 일반적으로 고품질 재료로 만들어집니다.금속 또는 복합재료와 같이, 내구성 및 외부 영향으로부터의 보호를 보장합니다.
7보조 접촉: ZW32-12 진공 회로 차단기는 보조 제어 및 신호 목적으로 보조 접촉을 포함 할 수 있습니다. 이 접촉은 원격 표시, 제어 회로에 사용할 수 있습니다.,또는 다른 장비와 연결되는 것입니다.
상태:
1고도 호환성: ZW32-12 진공 차단기는 최대 2000 미터 고도에서 안정적으로 작동하도록 설계되었습니다.그것은 특별히 고도의 설비와 관련된 독특한 환경 조건에 견딜 수 있도록 설계되었습니다., 이러한 설정에서 성능과 안전성을 보장합니다.
2폭 넓은 온도 범위: ZW32-12 차단기는 -45 °C에서 +40 °C까지 넓은 주변 공기 온도 범위에서 작동 할 수 있습니다.극한의 온도를 처리하고 기능을 유지하도록 만들어졌습니다., 가혹한 기후 조건에서도 신뢰할 수 있는 보호 및 제어 기능을 제공합니다. 또한 25 °C까지의 일일 온도 차이를 수용하도록 설계되었습니다.역동적인 온도 환경에 적합성을 더욱 보장합니다..
3바람 저항: 최대 35m / s의 바람 속도 제한으로 ZW32-12 차단기는 훌륭한 바람 저항을 보여줍니다.그것은 일반적으로 다양한 야외 설비에서 경험 강한 바람을 견딜 수 있습니다이 특징은 바람의 조건에서도 차단기의 안정성과 신뢰성을 보장합니다.
4가혹한 환경에 대한 저항성: ZW32-12 회로 차단기는 불화성, 폭발성 위험한 화학 물질, 부식 물질,강렬한 진동그것은 부식 저항 물질로 구성되어 있으며 까다로운 조건에 견딜 수 있으며, 가혹한 산업 또는 야외 환경에서 장수성과 성능을 보장합니다.
기술 파라미터:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 정량 전압 | kV | 12 | |||||||||
| 2 | 분쇄의 절연 수준 | 작업 주파수 ((건조 테스트/건조 테스트) | 48 | |||||||||
| 번개 충격 전압 테스트 (피크) | 85 | |||||||||||
| 3 | 지상/단계에서단계로 격리 수준 | 작업 주파수 | 건조 테스트 | 42 | ||||||||
| 습기 테스트 | 34 | |||||||||||
| 번개 충격 전압 테스트 (피크) | 75 | |||||||||||
| 4 | 가속 전류 | A | 630 | |||||||||
| 5 | 가등열 안정 전류 (효율적 값) | kA | 20 | |||||||||
| 6 | 가시 단절 전류 (효율적 값) | 25 | ||||||||||
| 7 | 열 안정성 시간 | s | 4 | |||||||||
| 8 | 가시 단절 닫기 전류 (피크) | kA | 63 | |||||||||
| 9 | 가등기 동적 안정 전류 (피크) | |||||||||||
| 10 | 기계적 수명 | 시간 | 10000 | |||||||||
| 11 | 열량 전류 | 1000 | ||||||||||
| 12 | 주변 공기 온도 | 최고 온도 | °C | -55 | ||||||||
| 최저 온도 | +60 | |||||||||||
| 최대 일일 온도 차이 | K | ≤25 | ||||||||||
| 13 | 고도 | m | ≤ 2500 | |||||||||
| 14 | 습도 | 일일 상대 습도 평균 | % | ≤ 95 | ||||||||
| 월 평균 상대 습도 | ≤ 90 | |||||||||||
| 15 | 지진 저항력 | 수평 가속 | g | 0.25 | ||||||||
| 지상 수직 가속 | 0.125 | |||||||||||
| 안전 요인 | / | 1.67 | ||||||||||
| 16 | 바람 속도 | m/s | ≤35 | |||||||||
| 17 | 얼음 두께 | mm | ≤20 | |||||||||
단절 장치와 단절 장치가 사용할 때 효과를 두 배로 증가시킬 것입니다.
