제품 설명:

ZW20-12(F) 경계 로드 스위치는 하나의 지능형 장치로 여러 기능을 결합하는 새로운 제품입니다. 그것은 진공 차단기, 진공 로드 스위치,다시 닫기다양한 응용 프로그램에서 다양성과 효율성을 제공하며

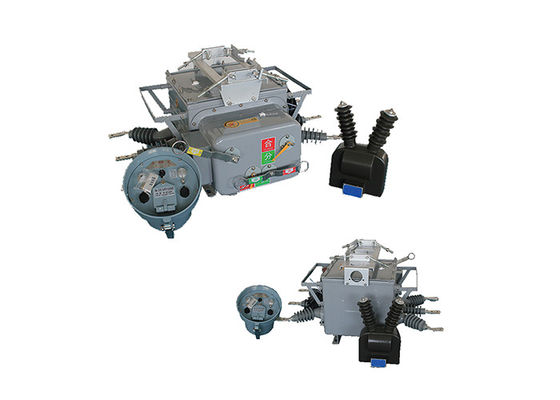

경계 로드 스위치의 주요 구성 요소는 진공 차단기, CH-40 컨트롤러 및 외부 전압 변압기입니다. 진공 차단기는 회로의 신뢰할 수있는 중단을 보장합니다.CH-40 컨트롤러가 고급 보호 기능을 제공하는 동안, 제어 및 통신 기능, 배급 자동화 라인 링 네트워크에 선택적으로 제공되는 외부 전압 변압기,양자 PT (전력 변압기) 연결에 사용할 수 있습니다..

이 제품은 10kV 및 13kV 도시 및 농촌 전력 네트워크 공간 링 네트워크에서 널리 사용됩니다.그리고 링 네트워크에서 라인 로드 배포를 위한 자동 스위치 장치또한, 그것은 가맹점 전력 공급 라인의 경계 스위치 (일반적으로 감시 개로 알려져) 로 기능 할 수 있으며, 상부 유통 네트워크의 재 폐쇄 및 섹션화 장치로 기능 할 수 있습니다.

경계 로드 스위치는 원격 관리 기능을 제공하여 효율적인 모니터링 및 제어 기능을 제공합니다. 통신 기능과 함께 보호 및 제어 기능을 통합합니다.유통 자동화 시스템에 원활한 통합을 촉진.

이 장치는 신뢰성 있는 검출 및 판단 메커니즘을 사용하며, mA 수준의 제로 시퀀스 전류와 단계 간 단전 전류를 검출할 수 있다.이것은 자동으로 단相接地 장애와 단계-단계 단절 장애를 제거 할 수 있습니다., 시스템의 오류 관리 능력을 향상시킵니다.

경계 로드 스위치의 주요 스위치는 진공 활 기술을 사용 하 고, 단열 시스템은 SF6 및 N2 혼합 가스 단열을 통합 합니다. 제품은 가스 밀폐를 통합 합니다.폭발 방지, 일본, 독일 및 프랑스의 단열 시스템 기술, 우수한 전반적인 밀폐 성능을 보장합니다. 내부 상자는 SF6과 N2 혼합 가스로 채워집니다.누출을 방지하고 외부 환경의 영향을 받지 않고 장치의 성능을 보장합니다..

경계 로드 스위치의 스프링 작동 메커니즘은 소형화와 성능 최적화를 염두에 두고 설계되었습니다.전통적인 스프링 메커니즘에 비해 더 높은 동작 신뢰성을 가져옵니다.이 설계 개선은 장치의 전반적인 운영 효율과 수명을 향상시킵니다.



컨트롤러의 특징:

지능형 터미널 컨트롤러는 보호, 자동 제어, 검사 / 질의, 통신 및 소프트웨어 관리와 같은 기능을 가지고 있습니다.

1회로 보호, 원격 제어, 경보 및 원격 모니터링과 같은 다양한 기능을 완벽하게 구현합니다.

2GSM 네트워크에 대한 통신 하드웨어 투자가 필요하지 않습니다. SIM 카드를 구입하고 SMS 서비스를 활성화하십시오.

3지정된 휴대전화, 정보 암호화, 비밀번호 확인 및 기타 보안 조치를 사용하십시오.

4GSM 모듈은 휴대 전화 번호를 지정할 수 있고 연결된 전화기에서 명령만 받아들일 수 있습니다.

5. 원격 제어 및 다른 명령에 대한 통신 메시지는 암호화됩니다.

6.시스템 제어의 보안을 보장하고 오작동을 방지하기 위해 미리 설정된 확인 실행 확인 원격 제어 방법을 따릅니다.

7통신선이나 디버그 통신선을 설치할 필요가 없습니다.

8.SMS 지능형 모니터링 터미널을 올바르게 설치하고 SIM 카드를 삽입하고 지정된 모바일 번호를 설정하면 시스템이 실행됩니다.

9실시간 모니터링과 조사는 신호가 있는 모든 장소에서 이루어질 수 있으며, 모니터링을 위해 직원이 배치될 필요가 없습니다.




적용:

1전력 분배 서브 스테이션: ZW20 스위치는 일반적으로 실내 및 실외의 전력 분배 서브 스테이션에서 사용됩니다. 그것은 부하 전환, 섹션화,유통망의 고장 보호.

2상업 건물: 이 스위치는 쇼핑몰, 사무실 단지 및 병원 등 상업 건물에서 안정적이고 안전한 전력 배포를 위해 사용됩니다.그것은 효율적인 부하 전환을 보장하고 중요한 전기 부하를 보호.

3재생 에너지 시스템: ZW20 스위치는 태양광 발전소와 풍력 발전소와 같은 재생 에너지 시스템에 적합합니다.이 시스템에서 중전압 회로의 전환 및 보호를 촉진.

4철도 전기화: 스위치는 철도 전기화 프로젝트에서 철도 네트워크에 대한 전력 공급을 제어하고 보호하는 데 사용됩니다.그것은 기차 운용에 대한 신뢰할 수 있고 안전한 전력 분배를 보장합니다..

5광산 작업: ZW20 스위치는 광산 작업에서 지하 및 표면 광산의 전기 장비 및 전력 유통 네트워크의 제어 및 보호를 위해 사용됩니다.

6석유 및 가스 산업: ZW20 스위치는 정유 공장, 파이프 라인 및 해상 플랫폼의 전기 장비를 제어하고 보호하는 석유 및 가스 산업에서 응용됩니다.

7물 및 폐수 처리 시설: ZW20 스위치는 물 및 폐수 처리 시설에서 사용되며 펌프 스테이션, 처리 시설,및 유통망.

구조:

마이크로컴퓨터 기반 릴레 보호 및 모니터링 장치는 전산 차단기 시스템의 중앙 제어 장치로 기능하는 기술적으로 진보된 시스템입니다.최첨단 마이크로 컴퓨터 기술 을 이용 함 으로이 장치는 통합 된 전기 시스템의 안전성과 신뢰성을 보장하는 데 결정적인 역할을합니다.
제어기는 다양한 환경 조건에 견딜 수 있도록 특별히 설계되었으며 강력한 기상 저항성을 갖추고 있습니다.이 특징 은 극심 한 온도 와 같은 혹독 한 기상 조건 에서도 안정적 으로 작동 할 수 있게 해 준다, 폭우, 그리고 높은 습도. 추가적으로 컨트롤러는 응축에 대한 보호로 구성되어 있습니다.습기가 문제가 될 수 있는 습한 환경에서도 기능성을 보장합니다..
안전하고 신뢰할 수 있는 연결을 위해 제어기는 항공 연결기를 사용하여 스위치 몸과 연결됩니다. 항공 연결기는 높은 안정성과 내구성으로 알려져 있습니다.리레 보호 및 모니터링과 같은 중요한 응용 프로그램에 대한 이상적인 선택으로이 커넥터는 컨트롤러와 스위치 사이의 적절한 통신과 기능을 보장하며 시스템의 전반적인 성능과 신뢰성을 향상시킵니다.
컨트롤러는 연결 신뢰성을 탁월하게 하고 신호 손실이나 장애의 위험을 최소화합니다. 이것은 컨트롤러와 스위치 사이의 연속적이고 끊이지 않는 통신을 보장합니다.릴레이 보호 및 모니터링 시스템의 적절한 작동에 결정적입니다.높은 수준의 보호 수준을 유지함으로써 컨트롤러는 릴레이 보호 및 모니터링 기능의 무결성과 정확성을 보장합니다.전기 시스템의 전반적인 안전성을 위태롭게 할 수 있는 모든 잠재적 오류나 오차를 방지하는 것.

환경 조건:

대기온도: -40°C ~ +70°C

고도: 해발 3000m를 초과하지 않습니다.

주변 공기는 먼지, 연소, 부식성 가스, 증기 또는 소금 안개 로 오염 될 수 있다. 오염 수준: 레벨 IV.

바람 속도는 34m/s를 초과해서는 안 됩니다 (실린더 표면에 700Pa의 압력과 동등합니다).

외부 스위치장치 및 제어 장비에서 발생하는 진동 또는 지진 활동은 방치 될 수 있습니다.

2차 시스템에서 유발되는 전자기 간섭의 진폭은 1.6kV를 초과하지 않습니다.




기술 매개 변수:

컨트롤러의 기술 파라미터:
