제품 설명:

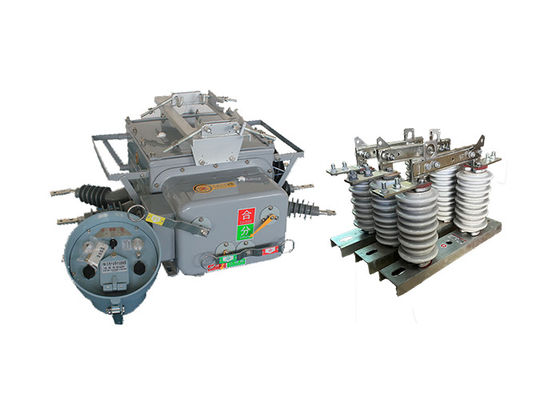

ZW20-12(F) 진공 전기 절단기는 하나의 지능형 장치로 여러 기능을 결합하는 새로운 제품입니다. 진공 차단기의 기능을 통합합니다.진공 부하 스위치, 재 닫기, 세क्शन라이저, 다양한 응용 프로그램에서 다양성과 효율성을 제공합니다.

경계 로드 스위치의 주요 구성 요소는 진공 차단기, CH-40 컨트롤러 및 외부 전압 변압기입니다. 진공 차단기는 회로의 신뢰할 수있는 중단을 보장합니다.CH-40 컨트롤러가 고급 보호 기능을 제공하는 동안, 제어 및 통신 기능, 배급 자동화 라인 링 네트워크에 선택적으로 제공되는 외부 전압 변압기,양자 PT (전력 변압기) 연결에 사용할 수 있습니다..

이 제품은 10kV 및 13kV 도시 및 농촌 전력 네트워크 공간 링 네트워크에서 널리 사용됩니다.그리고 링 네트워크에서 라인 로드 배포를 위한 자동 스위치 장치또한, 그것은 가맹점 전력 공급 라인의 경계 스위치 (일반적으로 감시 개로 알려져) 로 기능 할 수 있으며, 상부 유통 네트워크의 재 폐쇄 및 섹션화 장치로 기능 할 수 있습니다.

진공 전기 절단기는 원격 관리 기능을 제공하여 효율적인 모니터링과 제어를 가능하게합니다. 통신 기능과 함께 보호 및 제어 기능을 통합합니다.,유통 자동화 시스템에 원활한 통합을 촉진합니다.

이 장치는 신뢰성 있는 검출 및 판단 메커니즘을 사용하며, mA 수준의 제로 시퀀스 전류와 단계 간 단전 전류를 검출할 수 있다.이것은 자동으로 단相接地 장애와 단계-단계 단절 장애를 제거 할 수 있습니다., 시스템의 오류 관리 능력을 향상시킵니다.

진공 전기 절단기의 주요 스위치는 진공 활 기술을 사용하지만 단열 시스템은 SF6 및 N2 혼합 가스 단열을 통합합니다. 제품은 가스 밀폐를 통합합니다.폭발 방지, 일본, 독일 및 프랑스의 단열 시스템 기술, 우수한 전반적인 밀폐 성능을 보장합니다. 내부 상자는 SF6과 N2 혼합 가스로 채워집니다.누출을 방지하고 외부 환경의 영향을 받지 않고 장치의 성능을 보장합니다..

경계 로드 스위치의 스프링 작동 메커니즘은 소형화와 성능 최적화를 염두에 두고 설계되었습니다.전통적인 스프링 메커니즘에 비해 더 높은 동작 신뢰성을 가져옵니다.이 설계 개선은 장치의 전반적인 운영 효율과 수명을 향상시킵니다.

GW9-10 수직 갈고리 스틱은 유지 보수 또는 수리 목적으로 전기 네트워크 또는 시스템의 일부를 시스템 나머지 부분에서 격리하도록 설계된 전기 스위치입니다.일반적으로 고전압 전력 전송 및 유통 시스템에서 사용됩니다..

스위치는 오류 또는 과류와 같은 정상 또는 비정상적인 조건에서 열고 닫을 수 있도록 설계되었습니다. 스위치가 열리면,시스템 구간을 나머지 네트워크에서 물리적으로 분리합니다., 그 섹션에 전기가 흐르는 것을 방지합니다.

고전압 단속 스위치는 일반적으로 600 볼트에서 765,000 볼트 사이의 전압에서 작동하도록 설계되었으며 수동 또는 자동으로 작동 할 수 있습니다.보통 전원 전원 기지나 전력 기둥에 설치됩니다., 그리고 그들은 전기 네트워크 인프라의 중요한 구성 요소입니다.

GW9-10 시리즈 격리 스위치가 진공 회로 차단기와 함께 사용할 수있을 때 사용의 이중 효과



컨트롤러의 특징:

보호, 자동 제어, 체크 / 쿼리, 통신, 소프트웨어 관리 및 기타 기능을 가진 지능형 터미널 컨트롤러.

1 완전 기능

· 완벽한 라인 보호, 원격 제어, 경보, 원격 모니터링 및 기타 기능.

2 저렴한 비용과 실용성

· 통신 하드웨어 투자 없이 GSM 네트워크, SMS 서비스를 열기 위해 SIM 카드를 구입;

지정된 휴대전화, 정보 암호화, 비밀번호 확인 및 기타 보안 수단의 사용

· GSM 모듈은 휴대 전화 번호를 지정 할 수 있습니다.

· 원격 제어 및 다른 제어 포인트에 대한 문자 메시지를 암호화합니다. · 원격 제어와 같은 삶을 제어하는 문자 메시지를 암호화합니다.

· 미리 설정 - 확인 - 실행 - 학교 원격 제어 모드로 돌아가 시스템 제어의 안전성을 보장하고 오작동을 방지합니다.

4 시스템 구축에 편리함

· 통신 라인을 설치하고 통신 라인을 디버깅 할 필요가 없습니다.

· SMS 지능형 모니터링 단말기를 올바르게 설치하고 SIM 카드를 삽입하고 지정된 휴대 전화 번호를 설정하면 시스템이 실행되기 시작합니다.

5 언제 어디서나 모바일 모니터링

· 신호가 있는 모든 장소에서 특별한 직원이 감시할 필요 없이 실시간으로 신호를 모니터링하고 볼 수 있습니다.



특징:

1 강한 퇴색 방지 능력, 높은 온도 및 낮은 온도 강도에 대한 높은 저항력, 연소 및 폭발의 위험이 없습니다.

2 완전히 폐쇄 된 구조, SF6 가스로 채워진 상자, 좋은 밀폐, 고 온도 및 습기 지역에 적합합니다.

3 내장 CT, 정보 분석을 위한 지능형 제어 장치의 출력 전류와 비율을 조정 할 수 있습니다, 연결 단말기가 해당 단말기로 연결됩니다.

4 작동 메커니즘은 새롭고 간단하고 크기가 작고 가볍고 안전하고 신뢰할 수 있습니다.

5 그 껍질 은 "에너지 저장소", "점", "연합" 상태 를 뚜렷 히 나타낸다.




구조:

1마이크로 컴퓨터 릴레 보호 및 모니터링: ZW20-12 차단기는 마이크로 컴퓨터 기반 릴레 보호 및 모니터링 장치를 제어 장치로 갖추고 있습니다.이 첨단 기술 은 정확 하고 지능적 인 고장 검출 을 가능하게 한다, 분석 및 제어, 전체 성능과 차단기의 신뢰성을 향상.

2기상 및 응축 저항: 회로 차단기는 자연 기상 및 응축에 견딜 수 있도록 설계되었습니다.견고한 재료와 보호 조치가 적용되어 가혹 한 환경 조건에서도 안정적인 작동을 보장합니다., 내구성 및 수명을 향상시킵니다.

3항공용 커넥터 연결: ZW20-12 회로 차단기의 유틸리티 모델은 항공용 커넥터를 통해 스위치 몸체에 연결됩니다.이 유형의 커넥터는 안전하고 신뢰할 수 있는 연결을 제공합니다, 느슨하거나 고장 연결의 위험을 최소화하고 제어기와 스위치 몸 사이의 안정적인 통신과 제어를 보장합니다.

4높은 연결 신뢰성 및 보호 수준: 회로 차단기는 시스템 내에서 일관성 있고 안전한 전기 연결을 보장하여 좋은 연결 신뢰성을 제공합니다.높은 수준의 보호를 제공합니다., 내부 부품 및 전기 회로를 먼지, 습기 및 물리적 손상과 같은 외부 요인으로부터 보호합니다.

5아날로그 입력 채널: ZW20-12 차단기의 컨트롤러는 네 개의 아날로그 입력 채널을 포함합니다. 이 채널은 A 단계 전류를 포함하여 다양한 전기 매개 변수를 모니터링합니다.C 단계 전류, 시퀀스 전류 및 BC 단계 전압. 이러한 값의 실시간 모니터링 및 미리 설정된 임계값과 비교하여 정확한 오류 탐지 및 적절한 조치를 수행 할 수 있습니다.

6오류 탐지 및 처리: 컨트롤러는 전기 매개 변수를 지속적으로 모니터링하고 고정 값과 비교하여 라인 오류를 탐지합니다. 오류를 탐지하면관리자는 해당 처리 작업을 시작합니다., 회로 차단기를 켜거나 보호 조치를 활성화하는 것과 같은 효율적이고 신속한

적용

1단속 스위치 및 접촉 스위치: ZW20-12 ((F) 단속 차단기는 전력 유통 시스템의 링 네트워크 구성에서 단속 스위치 또는 접촉 스위치로 사용할 수 있습니다.유지 보수 또는 결함 상태에서 회로를 열고 닫을 수 있습니다.

2자동 스위치 장치: 자동 스위치 장치로 작동하여 링 네트워크 구성에서 부하 전환을 구현 할 수 있습니다.이 특징은 전력 분배의 유연성과 효율성을 향상시킵니다..

3경계 스위치: 전원 공급의 가교 라인에서 ZW20-12 ((F) 회로 차단기는 경계 스위치 또는 "워치도그"로 기능 할 수 있습니다." 부가선에 장애와 비정상적인 조건으로부터 감시하고 보호하는데 도움이 됩니다.

4재 폐쇄 및 섹션화: 회로 차단기는 상부 유통 네트워크에서 재 폐쇄 및 섹션화로 작동 할 수 있습니다.일시적인 고장 후 자동으로 전력을 복원하고 고장 섹션을 격리 하 고 중단의 영향을 최소화 합니다..




기술 매개 변수:

ZW20-12 ((F)

GW9-10
