옥외 고전압 진공 회로 차단기
제품 설명:

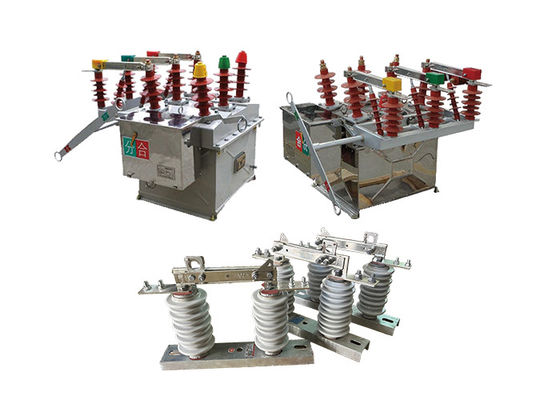

ZW8-12 야외 고전압 AC 진공 회로 차단기는 12kV의 정형 전압과 50Hz의 정형 주파수를 가진 3단계 AC 야외 고전압 스위치 장비에 적합합니다.그것은 주로 10kV 도시 및 농촌 전력 네트워크의 유통 시스템에서 사용되며 부하 전류와 단절 전류를 켜거나 끄는 데 사용됩니다.그것은 가장 널리 사용되고 성숙하고 안정적인 제품 중 하나입니다.
GW9-10 갈고리 스위치는 유지보수, 수리 또는 비상 용도로 전기 유통선을 고립 및 지상화하는 데 사용되는 휴대용 장치의 일종입니다.다양한 용도로 사용할 수 있는 다재다능한 도구입니다, 상공 유통선, 변속소 및 산업 시설을 포함합니다.
이 장비는 한 사람만 조작할 수 있도록 설계되어 사용과 조작이 용이합니다.그리고 교환 가능한 부착 장치 세트, 사용자가 스위치와 지상 라인을 열고 닫는 것과 같은 다양한 작업을 수행 할 수 있습니다.
갈고리 스위치는 전기 회로에서 가시적인 중단을 제공하도록 설계되었으며, 이는 전력 공급 장비와 우연한 접촉으로부터 보호 할 수 있습니다.또한 환경 상태 에서도 견딜 수 있도록 설계 되었습니다, 강한 바람, 비, 눈과 같은, 그것은 야외 환경에서 사용하기에 적합합니다.
GW9-10 시리즈 격리 스위치가 진공 회로 차단기와 함께 사용할 수있을 때 사용의 이중 효과
특징:
마이크로 컴퓨터 보호 기능
13단계 전류 보호 기능: 빠른 출동, 시간 제한 빠른 출동, 과전류 보호.
2가속과 느린 타이밍 특성을 유연하게 설정할 수 있습니다.
3사용자는 보호 값과 지연을 설정할 수 있습니다.
다시 닫는 기능
1최대 3개의 다시 닫는 동작을 설정할 수 있습니다.
2사용자들은 다시 닫는 작업의 수와 다른 다시 닫는 간격을 자유롭게 선택할 수 있습니다.
3다시 닫기 전에 가속, 다시 닫기 후에 가속, 순차적인 조정 선택의 기능이 있습니다.
네트워크 재구성 기능
1.저전압 출동 잠금, 자동 잠금, 단기 잠금 없음, 연속 잠금 없음, 저전압 잠금, 자동 재설정, 대기 보호 값의 단기 활성화그리고 대기 보호 값의 지속적인 활성화.
2분산 지능형 제어 링 네트워크 작동 동안 미리 설정 된 기능에 따라 실현 될 수 있습니다.
3네트워크 오류가 발생하면 자동으로 오류를 제거하고 오류 영역을 격리하고 자동으로 전력을 전송하고 오류가 없는 영역에 전력을 복원합니다.
구조:
1폼 기반의 일회 스트레칭 폼핑 기술: 껍질의 윗부분은 첨단 일회 스트레칭 폼핑 기술을 사용하여 제조됩니다.높은 수준의 기계적 강도를 보장합니다., IP4X 보호 등급, 그리고 미적 인 외관. 이 기술은 또한 쉽게 설치 할 수 있습니다. 추가로, 장막은 경화 및 진열에 저항합니다.사용자들은 스테인리스 스틸 또는 고품질의 철강 판 스프레이 처리 중 하나를 선택할 수 있습니다..
2단속 스위치 (선택): ZW32-12 진공 단속 차단기는 선택적 단속 스위치 기능을 제공합니다. 이 스위치는 ZW8 스위치 보디 유닛을 기반으로 특별히 설계되었습니다.그것은 유통 라인 유지 보수 동안 편리하고 잘 보이는 단절 포인트로 봉사잘못된 동작을 방지하기 위해, 분리 스위치와 서킷 브레이커 사이에는 기계적 연결 장치가 탑재되어 있습니다.이것은 안전성 증진을 보장하고 사고 작업의 위험을 최소화합니다..
적용
1전력 분배: 야외 진공 회로 차단기는 전력 분배 시스템에서 전력 분배 트랜스포머, 피더 및 기타 장비를 전환 및 보호하는 데 널리 사용됩니다.보통 야외 기둥 에 설치 됩니다, 서브 스테이션, 그리고 스위치 장비.
2공용용 에너지 규모 재생 에너지: 외부 진공 차단기는 풍력 및 태양광 공원과 같은 공용용 에너지 규모 재생 에너지 프로젝트에 사용되며 인버터 및 기타 장비를 전환하고 보호합니다..
3철도 시스템: 외부 진공 차단기는 신호 시스템 및 철도 인프라와 같은 철도 시스템에서 전기 장비를 전환하고 보호하는 데 사용됩니다.
4광산 작업: 야외 진공 차단기는 광산 작업에서 열악한 야외 환경에서 전기 장비를 전환하고 보호하는 데 사용됩니다.
5석유 및 가스 산업: 야외 진공 회로 차단기는 석유 및 가스 산업에서 펌프, 압축기 및 파이프 라인 등의 전기 장비를 전환하고 보호하는 데 사용됩니다.
기술 파라미터:
ZW8-12
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | ||||||||
| 1 | 정량 전압 | kV | 12 | ||||||||
| 2 | 이름용 단열 수준 | 1분 산업 주파수 저항 전압 | 건조 테스트 | 42 | |||||||
| 습기 테스트 | 34 | ||||||||||
| 번개 돌풍 저항 전압 (피크) | 75 | ||||||||||
| 3 | 가속 전류 | A | 630 | ||||||||
| 4 | 가시 단절 전류 | kA | 20 | ||||||||
| 5 | 가시 단절 전류 시간 | 시간 | 30 | ||||||||
| 6 | 가시 단절 스위치 전류 (피크) | kA | 50 | ||||||||
| 7 | 역류의 정점 | 50 | |||||||||
| 8 | 가명 단시간 저항 전류 | 20 | |||||||||
| 9 | 가시 단절 기간 | S | 4 | ||||||||
| 10 | 휴식 시간 (분립 흥분 분리) |
최대 작동 전압 | ms | 15-50 | |||||||
| 가등식 작동 전압 | 30-60 | ||||||||||
| 최소 작동 전압 | |||||||||||
| 11 | 폐업 시간 | 25~50 | |||||||||
| 12 | 완전 단절 시간 | ≤100 | |||||||||
| 13 | 활 연소 시간 | ≤20 | |||||||||
| 14 | 기계적 수명 | 시간 | 10000 | ||||||||
| 15 | 닫기 기능 | J | 70 | ||||||||
| 16 | 에너지 저장 모터의 명소 입력 전력 | W | < 250 | ||||||||
| 17 | 가시 작동 전압/ 가시 보조 회로 전압 | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | 등급 전압에서 에너지 저장 시간 | S | <10 | ||||||||
| 19 | 초전류 분리장치 | 가속 전류 | A | 5 | |||||||
| 분리 전류의 정확성 | % | ±10 | |||||||||
GW9-10
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 가등전압 | kV | 12 | |||||||||
| 2 | 가속 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s 단시간 저항 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | 등급 단열 수준 | 번개 파동 저항 전압 (피크) | 극지대 - 지구 (긍정적, 부정적) |
kV | 75 | |||||||
| 횡단파괴 (긍정적, 부정적) |
85 | |||||||||||
| 산업용 주파수 저항 전압 1분) (효율적 가치) |
건조 테스트/습기 테스트 | 극지대 - 지구 | 42 (건조) 34 (습기) |
|||||||||
| 횡단파괴 | 48 (건조) | |||||||||||
| 48 (건조) | ||||||||||||
| 48 (건조) 40 (습기) |
||||||||||||
| 5 | 주 회로 저항 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | 기계적 수명 시간 | 시간 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
