고전압 AC 진공 회로 차단기 지능형 자동 / 수동 회로 차단기 단일 단계 갈고리 스틱과 일치

고전압 AC 진공 회로 차단기 지능형 자동 / 수동 회로 차단기 단일 단계 갈고리 스틱과 일치

제품 설명:

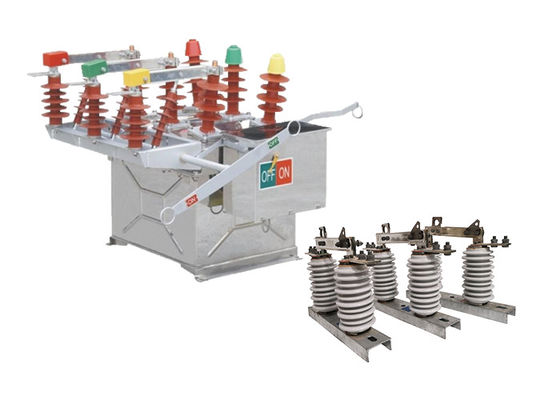

ZW8-12 야외 고전압 진공 회로 차단기는 12kV의 정형 전압과 50Hz의 정형 주파수를 가진 3단계 AC 야외 고전압 스위치 장치에 적합합니다.그것은 주로 10kV 도시 및 농촌 전력 네트워크의 유통 시스템에서 사용되며 부하 전류와 단절 전류를 켜거나 끄는 데 사용됩니다.그것은 가장 널리 사용되고 성숙하고 안정적인 제품 중 하나입니다.

GW9-10 갈고리 스틱 (GW9-10 hookstick) 은 고전압 전력 시스템에서 유지보수 또는 안전 목적으로 네트워크의 섹션을 격리하는 데 사용되는 전기 스위치의 일종이다.스위치는 일반적으로 기둥 또는 다른 지원 구조에 장착되어 있으며 상공 전력 라인을 시스템 나머지 부분에서 분리하는 데 사용됩니다..

갈고리 스틱은 높은 전압과 전류를 처리 할 수 있도록 설계되었으며 종종 야외 장소에 설치됩니다.그들은 공기 틈으로 분리 된 고정 및 이동성 접촉 장치의 집합으로 구성됩니다.. 스위치가 닫힌 위치에있을 때, 접촉은 서로 접촉, 회로를 통해 전류를 흐르게 허용합니다. 스위치가 열리면, 접촉은 분리됩니다.회로를 통한 전류의 흐름을 중단하고 나머지 시스템에서 격리.

갈고리는 전력 시스템 안전과 신뢰성의 중요한 구성 요소이며 다양한 환경 조건에서 작동하도록 설계되었습니다.그들은 종종 성능과 안전에 대한 산업 표준을 충족하는지 확인하기 위해 엄격한 테스트 및 인증 요구 사항에 해당합니다..

갈고리 스틱은 일반적으로 고전압 전송 및 유통 시스템에서 유지 보수 또는 수리 작업을 위해 네트워크의 섹션을 격리하는 데 사용됩니다.또한 전기적 위험 에서 노동자 를 보호하기 위한 안전 장치 로 사용 됩니다, 예를 들어 시스템의 살아있는 부분과 우연한 접촉.

GW9-10 시리즈 격리 스위치가 진공 회로 차단기와 함께 사용할 수있을 때 사용의 이중 효과!!

특징:

1. ZW8-12 야외 고전압 AC 진공 회로 차단기는 대기 및 에포시 樹脂 복합 단열을 위해 설계된 내부 단열로 오염 방지 능력을 향상시킵니다.이 단열 시스템 은 환경 오염물질 로부터 차단기 를 보호하는 데 도움 이 된다, 오염되거나 열악한 야외 조건에서도 안정적인 작동을 보장합니다.

2ZW8-12 회로 차단기는 미사일 에너지 저장 작동 장치가 장착되어 있습니다. 이 메커니즘은 저장된 에너지를 사용하여 회로 차단기를 효율적으로 작동시킵니다.신속하고 신뢰할 수 있는 전환 작업을 가능하게 합니다.미사일 에너지 저장 메커니즘은 전체적인 성능과 신뢰성을 향상시킵니다.

3. ZW8-12 회로 차단기는 외부 PT (전력 변압기) 와 함께 일면 (왼쪽) 또는 양면 분리 스위치로 구성 할 수 있습니다.이 유연성은 특정 시스템 요구 사항에 따라 다양한 설치 옵션을 허용합니다.일면 또는 양면 분리 스위치는 전력 시스템에서 단류기를 쉽게 분리 할 수 있으며 외부 PT는 정확한 전압 측정 및 모니터링을 촉진합니다.


상태:

1환경 온도: 차단기는 -15°C에서 +40°C의 온도 범위 내에서 작동하도록 설계되었습니다.이것은 -15°C에서 +40°C까지 온도가 낮은 환경에서 효과적으로 작동 할 수 있음을 의미합니다..

2바람 압력: 회로 차단기는 최대 700Pa의 바람 압력을 견딜 수 있으며 이는 34m/s의 바람 속도에 해당합니다.이것은 회로 차단기가 안정적이고 강한 바람에 영향을받지 않도록 보장합니다.

3고도: 회로 차단기는 해발 1000m까지의 고도에 설치하기에 적합합니다. 이 고도 범위 내에서 안정적으로 작동하도록 설계되었습니다.

4지진 강도: 회로 차단기는 지진 강도 척도에서 최대 8의 강도 수준으로 지진 활동에 견딜 수 있도록 설계되었습니다.이것은 이 수준까지 지진 진동에 영향을 받지 않고 작동을 유지 하는 것을 보장.

적용

1전력 유통 네트워크: ZW8-12 차단기는 변압기, 공급기,과부하 및 단회로로 인한 기타 전기 장비그것은 유통 시스템의 안정적이고 안전한 운영을 보장합니다.

2.산업 공장: 제조 공장, 화학 시설 및 광산 작업과 같은 산업은 종종 중요한 장비와 기계들을 보호하기 위해 ZW8-12 회로 차단기를 사용합니다.그것은 모터에 대한 결함 보호를 제공합니다, 발전기, 스위치장치 및 기타 산업용 전기 시스템.

3.상업 건물: ZW8-12 회로 차단기는 사무실 단지, 쇼핑몰, 병원 및 교육 기관을 포함한 상업 건물에 일반적으로 설치됩니다.전기 유통 시스템을 보호합니다., HVAC 시스템, 엘리베이터, 조명 회로 및 기타 필수 건물 인프라.

4신재생 에너지 시스템: 풍력 및 태양 에너지와 같은 신재생 에너지 원의 채택 증가와 함께,ZW8-12 차단기는 중압 재생 에너지 설비를 보호하기 위해 사용됩니다.오류 또는 유지보수 작업 중에 재생 가능한 원천에서 생산되는 전력을 안전하게 단속 할 수 있도록합니다.

5인프라 프로젝트: ZW8-12 단속기는 철도, 공항 및 수처리 시설과 같은 인프라 프로젝트에 적합합니다.견인 동력 시스템을 포함하여, 조명 시스템, 펌프 스테이션 및 제어 회로.

6데이터 센터: 데이터 센터는 신뢰할 수 있고 강력한 전기 보호가 필요합니다.ZW8-12 회로 차단기는 중요한 서버를 보호하기 위해 데이터 센터 내의 중전압 유통 시스템에서 일반적으로 사용됩니다., 백업 전력 시스템, 냉각 인프라 및 끊김 없는 전원 공급 장치 (UPS).

7석유 및 가스 시설: 석유 및 가스 산업에서 ZW8-12 단속기는 펌프, 압축기, 모터,그리고 정제 공장에서의 다른 장비, 해상 플랫폼, 그리고 펠라인 설비.

구조:

1장치: 차단기는 강도 높은 재료, 예를 들어 강철 또는 알루미늄으로 만든 견고한 장치에 장착됩니다.장치는 내부 구성 요소에 대한 기계적 보호 및 단열을 제공합니다.

2작동 메커니즘: 작동 메커니즘은 차단 장치의 접촉을 열고 닫는 역할을 합니다. 특정 설계에 따라 수동 메커니즘 또는 모터화 된 메커니즘으로 구성될 수 있습니다.작동 메커니즘은 원활하고 신뢰할 수 있는 차단기의 작동을 보장.

3진공 단절기: 진공 단절기는 회로 차단기의 핵심 구성 요소입니다. 그것은 고품질 진공으로 채워진 밀폐 된 방입니다. 회로 차단기가 닫히면,접촉은 진공 차단기에 서로 접촉회로 차단기가 전류를 끊어야 할 때, 진공 차단기는 매우 신뢰할 수있는 활 끄는 매체를 만들어 활을 효과적으로 끄는 것입니다.

4콘택트: 브레이커 콘택트는 전기 전류를 운반하고 중단하는 역할을 합니다. 그들은 일반적으로 구리 또는 은과 같은 높은 전도성 물질로 만들어집니다.회로 차단기가 닫혀있을 때, 접촉은 접촉, 전류를 흐르게 허용합니다. 회로 차단기가 열리면 접촉이 분리되어 전류 흐름을 중단합니다.

5아크 낙하산: 아크 낙하산은 회로 중단 중에 형성되는 아크의 신속하고 효과적인 소멸을 촉진하도록 설계되었습니다.그들은 접촉 주위에 위치하고 다양한 활 끄는 기술을 활용, 예를 들어 자기 폭발 또는 활 분열, 효율적인 활 소멸을 보장하기 위해.

6단열 재료: 포스란이나 복합재료와 같은 단열 물질은 단열 및 차단기의 내부 구성 요소를 지원하는 데 사용됩니다.그들은 필요한 전기 허가를 유지 하 고 플래시오버를 방지 하는 데 도움이 됩니다.

7제어 및 보호 장치: 차단기는 트립 코일, 보조 스위치 및 릴레와 같은 제어 및 보호 장치를 포함 할 수 있습니다. 이러한 장치는 추가 기능을 제공합니다.예를 들어 원격 조작, 오류 탐지 및 전기 시스템의 다른 보호 장치와의 조정.

8터미널: 회로 차단기는 입출전 전기 전도기를 연결하기 위한 터미널이 장착되어 있습니다.이 단말기는 전력 유통 시스템에 단속기를 통합 할 수 있습니다.

기술 파라미터:

ZW8-12


GW9-10
