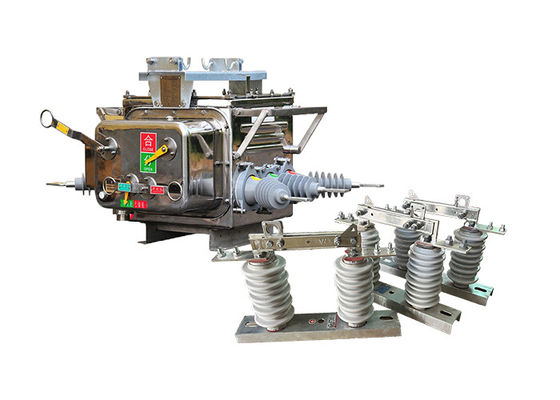

강력한 고전압 AC 진공 회로 차단기 쌍 외부 단속 스위치와 지능형 컨트롤러

강력한 고전압 AC 진공 회로 차단기 쌍 외부 단속 스위치와 지능형 컨트롤러


제품 설명:

ZW20-12(F) 고전압 진공 차단기는 하나의 지능형 장치로 여러 기능을 결합하는 새로운 제품입니다. 진공 차단기의 기능을 통합합니다.진공 로드 스위치, 재 닫기, 세क्शन라이저, 다양한 응용 프로그램에서 다양성과 효율성을 제공합니다.

경계 로드 스위치의 주요 구성 요소는 진공 차단기, CH-40 컨트롤러 및 외부 전압 변압기입니다. 진공 차단기는 회로의 신뢰할 수있는 중단을 보장합니다.CH-40 컨트롤러가 고급 보호 기능을 제공하는 동안, 제어 및 통신 기능, 배급 자동화 라인 링 네트워크에 선택적으로 제공되는 외부 전압 변압기,양자 PT (전력 변압기) 연결에 사용할 수 있습니다..

이 제품은 10kV 및 13kV 도시 및 농촌 전력 네트워크 공간 링 네트워크에서 널리 사용됩니다.그리고 링 네트워크에서 라인 로드 배포를 위한 자동 스위치 장치또한, 그것은 가맹점 전력 공급 라인의 경계 스위치 (일반적으로 감시 개로 알려져) 로 기능 할 수 있으며, 상부 유통 네트워크의 재 폐쇄 및 섹션화 장치로 기능 할 수 있습니다.

경계 로드 스위치는 원격 관리 기능을 제공하여 효율적인 모니터링 및 제어 기능을 제공합니다. 통신 기능과 함께 보호 및 제어 기능을 통합합니다.유통 자동화 시스템에 원활한 통합을 촉진.

이 장치는 신뢰성 있는 검출 및 판단 메커니즘을 사용하며, mA 수준의 제로 시퀀스 전류와 단계 간 단전 전류를 검출할 수 있다.이것은 자동으로 단相接地 장애와 단계-단계 단절 장애를 제거 할 수 있습니다., 시스템의 오류 관리 능력을 향상시킵니다.

고전압 진공 회로 차단기의 주요 스위치는 진공 활 기술을 사용하지만 단열 시스템은 SF6 및 N2 혼합 가스 단열을 통합합니다.이 제품은 가스 밀착을 포함합니다., 일본, 독일 및 프랑스의 폭발 방지 및 단열 시스템 기술, 우수한 전반적인 밀폐 성능을 보장합니다. 내부 상자는 SF6과 N2 혼합 가스로 채워집니다.누출을 방지하고 외부 환경의 영향을 받지 않고 장치의 성능을 보장합니다..

고전압 진공 회로 차단기의 스프링 작동 메커니즘은 소형화 및 성능 최적화를 염두에두고 설계되었습니다.전통적인 스프링 메커니즘에 비해 더 높은 동작 신뢰성을 가져옵니다.이 설계 개선은 장치의 전반적인 운영 효율과 수명을 향상시킵니다.

GW9-10 외관 단속 스위치 (GW9-10 outdoor disconnector switch) 는 전원 원자에서 회로를 단속하는 데 사용되는 전기 스위치이다.일반적으로 고전압 전력 전송 및 유통 시스템에서 사용되며 유지 관리 직원이 전기 충격 위험이없이 안전하게 장비에서 작동 할 수 있습니다..

고전압 전기 단속기에는 잎이나 접촉이 있는데, 그 잎은 막대기를 회전시켜서 열거나 닫을 수 있고, 그 잎은 회로를 켜거나 끊는다.폴은 일반적으로 높은 전압에서 운영자를 고립하기 위해 비 전도성 물질을 가지고 있습니다..

외부 단속 스위치는 제어할 목적으로 하는 회로의 전압과 전류 등급에 따라 다양한 디자인과 크기로 제공됩니다.흔히 막대기 나 구조물 에 장착 되고 다른 보호 장치 와 함께 사용 된다전기 시스템의 안전성과 신뢰성을 보장하기 위해 차단기 및 피지 등.


GW9-10 시리즈 격리 스위치가 진공 회로 차단기와 함께 사용할 수있을 때 사용의 이중 효과

컨트롤러의 특징:

1. 485 / 232 통신 인터페이스, 또는 광섬유를 통해, 무선 원격 모니터링; 재 폐쇄 후 가속 기능: 스위치가 무거운 경우

2영구적인 고장 경우 자동 가속 가동

3. 원격 제어 / 수동 닫기 여행을 가속화 하 고 다시 잠금: 사용자는 전력 후 라인을 수리, 지식 스위치를 제거하는 것을 잊으면

트리핑 속도를 높여야 합니다.

4. 세 재 닫기 지연 시간을 조정할 수 있습니다;

트립 닫기 회로는 오작동 방지 디자인을 채택하고, 트립 방지 기능을 가지고 있습니다.

5제로 시퀀스 전류는 지역 내의 고충을 지역 외의 고충에서 구별할 수 있습니다.

6리모컨 스위치는 잘못된 동작을 방지하기 위해 설계되었습니다.



상태:

대기온도: -40°C ~ +70°C

고도: 해발 3000m를 초과하지 않습니다.

주변 공기는 먼지, 연소, 부식성 가스, 증기 또는 소금 안개 로 오염 될 수 있다. 오염 수준: 레벨 IV.

바람 속도는 34m/s를 초과해서는 안 됩니다 (실린더 표면에 700Pa의 압력과 동등합니다).

외부 스위치장치 및 제어 장비에서 발생하는 진동 또는 지진 활동은 방치 될 수 있습니다.

2차 시스템에서 유발되는 전자기 간섭의 진폭은 1.6kV를 초과하지 않습니다.




특징:

1높은 파기 능력: 높은 결함 전류를 중단하고 과류 상태에서 전기 시스템을 보호 할 수 있습니다.

2컴팩트 디자인: 스위치는 컴팩트하고 공간을 절약하도록 설계되어 다양한 설치 환경에 적합합니다.

3신뢰성 높은 성능: 스위치에 사용 된 진공 인터프터 기술은 신뢰할 수있는 스위치 작업과 최소한의 유지 보수 요구 사항을 보장합니다.

4전기 및 기계적 수명: 스위치는 높은 내구성 및 내구성을 갖춘 긴 운영 수명을 갖도록 설계되었습니다.

5보호 기능: 과전류 보호, 단류 보호 및 전기 시스템을 보호하기 위한 다른 보호 조치와 같은 기능을 포함 할 수 있습니다.

6원격 제어 및 모니터링: ZW20 시리즈의 일부 모델은 원격 제어 및 모니터링 기능을 제공하여 편리한 조작 및 상태 모니터링을 허용 할 수 있습니다.

적용:

1상업 건물: 이 스위치는 쇼핑몰, 사무실 단지 및 병원 등 상업 건물에서 안정적이고 안전한 전력 배포를 위해 사용됩니다.그것은 효율적인 부하 전환을 보장하고 중요한 전기 부하를 보호.

2재생 에너지 시스템: ZW20 스위치는 태양광 발전소와 풍력 발전소와 같은 재생 에너지 시스템에 적합합니다.이 시스템에서 중전압 회로의 전환 및 보호를 촉진.

3철도 전기화: 스위치는 철도 전기화 프로젝트에서 철도 네트워크에 대한 전력 공급을 제어하고 보호하는 데 사용됩니다.그것은 기차 운용에 대한 신뢰할 수 있고 안전한 전력 분배를 보장합니다..

4단속 스위치 및 접촉 스위치: ZW20-12 ((F) 단속 차단기는 전력 유통 시스템의 링 네트워크 구성에서 단속 스위치 또는 접촉 스위치로 사용할 수 있습니다.유지 보수 또는 결함 상태에서 회로를 열고 닫을 수 있습니다.

5자동 스위치 장치: 자동 스위치 장치로 작동하여 링 네트워크 구성에서 부하 전환을 구현 할 수 있습니다.이 특징은 전력 분배의 유연성과 효율성을 향상시킵니다..

기술 매개 변수:

ZW20-12 ((F)
