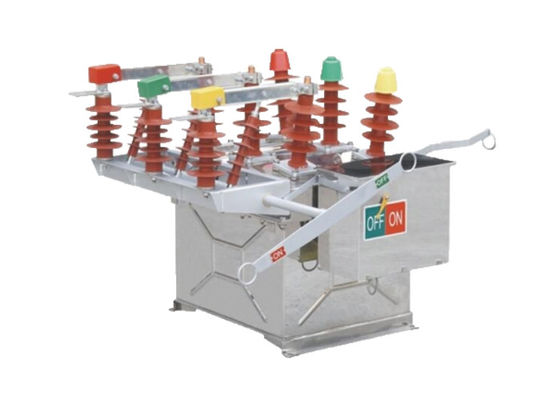

12kV 630A 고전압 진공 회로 차단기

12kV 630A 고전압 진공 회로 차단기

제품 설명:

ZW8-12 회로 차단기는 국제 표준을 준수하도록 설계되었으며 첨단 기술을 사용하여 제조됩니다.그리고 20kA 이하의 단회로 끊기 전류.

회로 차단기는 진공 차단기, 작동 메커니즘 및 제어 시스템 등 여러 가지 주요 구성 요소로 구성됩니다.진공 차단기는 회로 차단기의 심장이며 전기 전류를 중단하는 책임이 있습니다그것은 진공에서 작동하도록 설계되어 있으며, 이는 활을 방지하고 신뢰할 수있는 작동을 보장합니다.

작동 메커니즘은 차단기를 열고 닫는 역할을 하며 수동 또는 전기적으로 작동 할 수 있습니다.제어 시스템은 회로 차단기를 모니터링하고 운영자에게 피드백을 제공합니다, 그들은 차단기의 상태를 모니터링하고 모든 결함을 감지 할 수 있습니다.

ZW8-12 회로 차단기는 매우 신뢰할 수 있도록 설계되어 최소한의 유지 보수가 필요합니다. 그것은 긴 서비스 수명을 가지고 있으며 가혹한 야외 환경에 견딜 수 있습니다.다양한 용도로 사용하기에 적합합니다..




 특징:

1ZW8-12 자동 진공 차단기는 오염 방지 기능을 가지고 설계되었습니다. 이것은 오염 수준이 높은 환경에서도 안정적으로 작동 할 수 있음을 의미합니다.가벼운 먼지 또는 산업 배출량이 많은 지역내부 단열은 이러한 오염을 견디고 필요한 단열 수준을 유지하도록 설계되었습니다. 또한, 회로 차단기는 공기 및 에포시 樹脂 복합 단열을 사용합니다.증강 된 단열 특성을 제공하며 차단기의 전반적인 성능을 향상시킵니다..
2.회로 차단기는 미사일 에너지 저장 작동 장치가 장착되어 있습니다.이 작동 메커니즘 은 전기 단절기 접촉 을 열거나 닫기 위해 빠르게 방출 될 수 있는 기계적 에너지 를 저장 합니다미사일 에너지 저장 메커니즘은 효율적이고 신뢰할 수 있는 작동을 위해 설계되었으며, 단속기의 신속하고 효과적인 전환을 보장합니다.
3. ZW8-12 회로 차단기는 일면 (왼쪽) 또는 양면 분리 스위치로 장착 할 수 있습니다.이것은 스위치 장치 시스템에 서킷 브레이커의 구성 및 설치에 유연성을 허용또한, 전압 측정 및 제어 목적으로 사용되는 외부 PT (전력 변압기) 를 장착 할 수 있습니다.외부 PT는 정확한 전압 모니터링을 촉진하고 고전압 시스템에서 차단기의 적절한 기능을 보장하는 데 도움이됩니다..



장점:

1.CT23 스프링 에너지 저장 작동 메커니즘: ZW8-12 차단기는 CT23형 스프링 에너지 저장 작동 메커니즘이 장착되어 있습니다.이 메커니즘은 서킷 브레이커 접촉의 열 및 폐쇄를 촉진하기 위해 스프링에 저장 된 기계 에너지를 활용그것은 응용 프로그램의 특정 요구 사항에 따라 모터 또는 수동 작동을 허용하여 작동의 유연성을 제공합니다.

2. ZW8-12G 결합 차단기: ZW8-12G 모델은 ZW8-12 회로 차단기와 격리기로 구성된 결합 차단기입니다. 이 구성으로 섹셔널라이저로 작동 할 수 있습니다.유지보수 또는 고장 식별 목적으로 전력 유통망의 특정 구간을 격리할 수 있는 기능.

3. 탱크 구조에 세 단계 조립: ZW8-12 단속기는 탱크 구조에 세 단계 조립을 갖추고 있습니다.이것은 각 단계에 대한 브레이커의 구성 요소가 공통 탱크에 포함된다는 것을 의미합니다이 탱크는 기계적 보호를 제공하며 단속기의 전반적인 견고성을 향상시킵니다.

4진공 활 끄는 챔버와 단열 재료: 금속 탱크 내부에는 ZW8-12 차단기가 세 단계 진공 활 끄는 챔버를 포함합니다.이 방 은 회로 가 끊어질 때 발생 하는 전기 활 을 효율적 으로 끄는 것 이다또한, 회로 차단기는 단열 재료를 사용 합니다. 예를 들어 SMC (Sheet Molding Compound) 는 단계 간과 단계 간 단열을 보장 합니다.전체적으로 단열력을 높이는 것.

5신뢰성 높은 성능과 고 단열 강도: ZW8-12 단열기는 신뢰성 높은 성능과 고 단열 강도로 알려져 있습니다.그것은 엄격한 성능 표준을 충족하도록 설계되고 테스트됩니다, 다양한 전기 조건에서 신뢰할 수있는 작동을 보장합니다. 높은 단열 강도는 전기 전압에 저항하고 격리 할 수있는 차단기의 능력을 향상시킵니다.전기 시스템의 안전과 신뢰성.




특징:

마이크로 컴퓨터 보호 기능

13단계 전류 보호 기능: 빠른 출동, 시간 제한 빠른 출동, 과전류 보호.

2가속과 느린 타이밍 특성을 유연하게 설정할 수 있습니다.

3사용자는 보호 값과 지연을 설정할 수 있습니다.

다시 닫는 기능

1최대 3개의 다시 닫는 동작을 설정할 수 있습니다.

2사용자들은 다시 닫는 작업의 수와 다른 다시 닫는 간격을 자유롭게 선택할 수 있습니다.

3다시 닫기 전에 가속, 다시 닫기 후에 가속, 순차적인 조정 선택의 기능이 있습니다.

네트워크 재구성 기능

1.저전압 출동 잠금, 자동 잠금, 단기 잠금 없음, 연속 잠금 없음, 저전압 잠금, 자동 재설정, 대기 보호 값의 단기 활성화그리고 대기 보호 값의 지속적인 활성화.

2분산 지능형 제어 링 네트워크 작동 동안 미리 설정 된 기능에 따라 실현 될 수 있습니다.

3네트워크 오류가 발생하면 자동으로 오류를 제거하고 오류 영역을 격리하고 자동으로 전력을 전송하고 오류가 없는 영역에 전력을 복원합니다.

상태:

주변 온도:-40°C~+70°C (일일 평균 온도는 +40°C를 초과하지 않습니다)

고도:>1000m (최대 3000m)

환경 습도:일일 평균 상대 습도 95% 이상, 월 평균 상대 습도

오염 수준: 레벨 IV

최대풍속: 700Pa (풍속 35m/s에 해당한다)

지진 강도: 8급




기술 파라미터:
