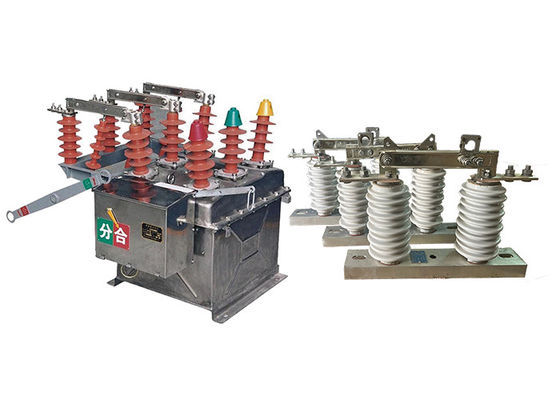

ZW8-12 하위 전압 진공 회로 차단기 GW9-10 갈고리 작동 스위치와 함께 사용하는 서브 스테이션 보호

ZW8-12 하위 전압 진공 회로 차단기 GW9-10 갈고리 작동 스위치와 함께 사용하는 서브 스테이션 보호

제품 설명:

ZW8-12 자동 진공 회로 차단기는 국제 표준을 준수하도록 설계되었으며 첨단 기술을 사용하여 제조되었습니다.전류가 최대 630A, 20kA까지의 단절 전류.

회로 차단기는 진공 차단기, 작동 메커니즘 및 제어 시스템 등 여러 가지 주요 구성 요소로 구성됩니다.진공 차단기는 회로 차단기의 심장이며 전기 전류를 중단하는 책임이 있습니다그것은 진공에서 작동하도록 설계되어 있으며, 이는 활을 방지하고 신뢰할 수있는 작동을 보장합니다.

작동 메커니즘은 차단기를 열고 닫는 역할을 하며 수동 또는 전기적으로 작동 할 수 있습니다.제어 시스템은 회로 차단기를 모니터링하고 운영자에게 피드백을 제공합니다, 그들은 차단기의 상태를 모니터링하고 모든 결함을 감지 할 수 있습니다.

ZW8-12 막대기에 장착 된 차단기는 매우 신뢰할 수 있도록 설계되었으며 최소한의 유지 관리가 필요합니다. 그것은 긴 서비스 수명을 가지고 있으며 가혹한 야외 환경에 견딜 수 있습니다.다양한 용도로 사용하기에 적합합니다..

GW9-10 호크스틱 조작 스위치는 유지 보수, 수리 또는 비상 용도로 전기 유통선을 격리 및 지상화하는 데 사용되는 휴대용 장치의 일종입니다.다양한 용도로 사용할 수 있는 다재다능한 도구입니다, 상공 유통선, 변속소 및 산업 시설을 포함합니다.

갈고리 조작 스위치는 한 사람이 작동하도록 설계되어 사용 및 조작이 용이합니다.전기 장비에 도달하도록 확장 할 수 있습니다., 그리고 교환 가능한 부착 장치의 집합, 사용자가 스위치 및 지상 라인을 열거나 닫는 것과 같은 다양한 작업을 수행 할 수 있습니다.

이 스위치는 전기 회로에서 눈에 띄는 중단을 제공하도록 설계되어 전력 공급 장비와 우연한 접촉으로부터 보호 할 수 있습니다.또한 환경 상태 에서도 견딜 수 있도록 설계 되었습니다, 강한 바람, 비, 눈과 같은, 그것은 야외 환경에서 사용하기에 적합합니다.

특징:

마이크로 컴퓨터 보호 기능

13단계 전류 보호 기능: 빠른 출동, 시간 제한 빠른 출동, 과전류 보호.

2가속과 느린 타이밍 특성을 유연하게 설정할 수 있습니다.

3사용자는 보호 값과 지연을 설정할 수 있습니다.

다시 닫는 기능

1최대 3개의 다시 닫는 동작을 설정할 수 있습니다.

2사용자들은 다시 닫는 작업의 수와 다른 다시 닫는 간격을 자유롭게 선택할 수 있습니다.

3다시 닫기 전에 가속, 다시 닫기 후에 가속, 순차적인 조정 선택의 기능이 있습니다.

네트워크 재구성 기능

1.저전압 출동 잠금, 자동 잠금, 단기 잠금 없음, 연속 잠금 없음, 저전압 잠금, 자동 재설정, 대기 보호 값의 단기 활성화그리고 대기 보호 값의 지속적인 활성화.

2분산 지능형 제어 링 네트워크 작동 동안 미리 설정 된 기능에 따라 실현 될 수 있습니다.

3네트워크 오류가 발생하면 자동으로 오류를 제거하고 오류 영역을 격리하고 자동으로 전력을 전송하고 오류가 없는 영역에 전력을 복원합니다.

측정 기능

1전압, 전류 및 기타 운영 데이터를 기록하고 이벤트 기록을 기록합니다.

FTU 함수

1그것은 원격 제어, 텔레미터, 원격 신호 및 원격 조정의 4 개의 원격 기능을 달성 할 수 있습니다.

2그것은 원격 제어, 다양한 상태 원격 모니터링, 다양한 측정 값 및 이벤트 기록의 원격 표시 및 다양한 설정 값의 원격 조정 포함됩니다.

통신 인터페이스 및 프로토콜

컨트롤러는 하나의 데이터 인터페이스와 표준 원격 통신 프로토콜을 갖추고 있으며, 섬유, 유선 및 무선과 같은 다양한 통신 방법을 지원합니다.전력 분배 자동화 시스템에서 원격 단말기로 사용.

원격 제어 기능

무선 리모컨을 장착하여 안전하고 신뢰할 수있는 작동을 통해 가까운 거리에서 원격 개장 및 폐쇄 작업을 수행 할 수 있습니다.

백업 배터리

1그것은 AC 손실 후 12 시간 동안 정상적인 작동을 유지하기 위해 백업 배터리로 장착 될 수 있습니다.

이중 전원 전환 보호 기능

1이중 전력 상호 제어, 자동 지연 재 닫기 기능과 전력에서 자동 지연 트립 기능이 있습니다.

2출력 쪽은 전기가있을 때 닫지 않는 기능을 가지고 있으며 두 스위치 위치가 서로 연결되어 있습니다.


적용:

1전력 유통 네트워크: ZW8-12 차단기는 변압기, 공급기,과부하 및 단회로로 인한 기타 전기 장비그것은 유통 시스템의 안정적이고 안전한 운영을 보장합니다.

2.산업 공장: 제조 공장, 화학 시설 및 광산 작업과 같은 산업은 종종 중요한 장비와 기계들을 보호하기 위해 ZW8-12 회로 차단기를 사용합니다.그것은 모터에 대한 결함 보호를 제공합니다, 발전기, 스위치장치 및 기타 산업용 전기 시스템.

3산업용 전력 시스템: 제조 공장, 광업 및 대규모 인프라 프로젝트와 같은 높은 전력 요구가있는 산업,종종 ZW8-12 회로 차단기를 사용하여 고전압 전원 시스템을 제어하고 보호합니다.그것은 부하 전류를 관리하고 단장 결함 전류로부터 장비를 보호하는 데 도움이됩니다.

4신재생 에너지 시스템: 풍력 및 태양 에너지와 같은 신재생 에너지 원의 채택 증가와 함께,ZW8-12 회로 차단기는 재생 에너지 생산과 관련된 고전압 스위치 장치 시스템에 적용됩니다.이는 재생 에너지의 효율적 인 네트워크 통합에 도움이 되고 발전 시설의 안전한 운영을 보장합니다.

장점:

1.CT23 스프링 에너지 저장 작동 메커니즘: ZW8-12 차단기는 CT23형 스프링 에너지 저장 작동 메커니즘이 장착되어 있습니다.이 메커니즘은 서킷 브레이커 접촉의 열 및 폐쇄를 촉진하기 위해 스프링에 저장 된 기계 에너지를 활용그것은 응용 프로그램의 특정 요구 사항에 따라 모터 또는 수동 작동을 허용하여 작동의 유연성을 제공합니다.

2. ZW8-12G 결합 차단기: ZW8-12G 모델은 ZW8-12 회로 차단기와 격리기로 구성된 결합 차단기입니다. 이 구성으로 섹셔널라이저로 작동 할 수 있습니다.유지보수 또는 고장 식별 목적으로 전력 유통망의 특정 구간을 격리할 수 있는 기능.

3. 탱크 구조에 세 단계 조립: ZW8-12 단속기는 탱크 구조에 세 단계 조립을 갖추고 있습니다.이것은 각 단계에 대한 브레이커의 구성 요소가 공통 탱크에 포함된다는 것을 의미합니다이 탱크는 기계적 보호를 제공하며 단속기의 전반적인 견고성을 향상시킵니다.

4진공 활 끄는 챔버와 단열 재료: 금속 탱크 내부에는 ZW8-12 차단기가 세 단계 진공 활 끄는 챔버를 포함합니다.이 방 은 회로 가 끊어질 때 발생 하는 전기 활 을 효율적 으로 끄는 것 이다또한, 회로 차단기는 단열 재료를 사용 합니다. 예를 들어 SMC (Sheet Molding Compound) 는 단계 간과 단계 간 단열을 보장 합니다.전체적으로 단열력을 높이는 것.

5신뢰성 높은 성능과 고 단열 강도: ZW8-12 단열기는 신뢰성 높은 성능과 고 단열 강도로 알려져 있습니다.그것은 엄격한 성능 표준을 충족하도록 설계되고 테스트됩니다, 다양한 전기 조건에서 신뢰할 수있는 작동을 보장합니다. 높은 단열 강도는 전기 전압에 저항하고 격리 할 수있는 차단기의 능력을 향상시킵니다.전기 시스템의 안전과 신뢰성

기술 파라미터:

ZW8-12

GW9-10
