3단계 산업용 고전압 진공 회로 차단기 AC 자동/수동 작동 강력한 회로 차단기
제품 설명:

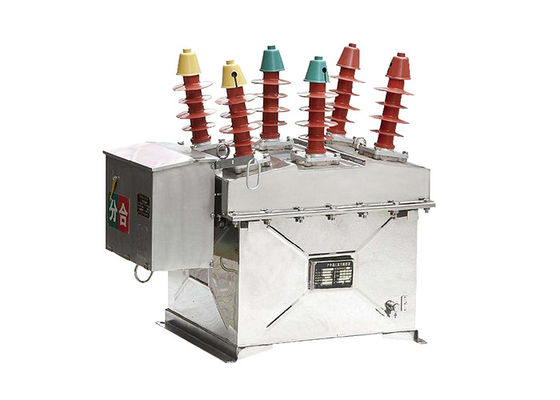

ZW8-12 야외 고전압 AC 진공 회로 차단기는 12kV의 정형 전압과 50Hz의 정형 주파수를 가진 3단계 AC 야외 고전압 스위치 장비에 적합합니다.그것은 주로 10kV 도시 및 농촌 전력 네트워크의 유통 시스템에서 사용되며 부하 전류와 단절 전류를 켜거나 끄는 데 사용됩니다.그것은 가장 널리 사용되고 성숙하고 안정적인 제품 중 하나입니다.
적용:
1전력 유통 네트워크: ZW8-12 차단기는 변압기, 공급기,과부하 및 단회로로 인한 기타 전기 장비그것은 유통 시스템의 안정적이고 안전한 운영을 보장합니다.
2.산업 공장: 제조 공장, 화학 시설 및 광산 작업과 같은 산업은 종종 중요한 장비와 기계들을 보호하기 위해 ZW8-12 회로 차단기를 사용합니다.그것은 모터에 대한 결함 보호를 제공합니다, 발전기, 스위치장치 및 기타 산업용 전기 시스템.
3.상업 건물: ZW8-12 회로 차단기는 사무실 단지, 쇼핑몰, 병원 및 교육 기관을 포함한 상업 건물에 일반적으로 설치됩니다.전기 유통 시스템을 보호합니다., HVAC 시스템, 엘리베이터, 조명 회로 및 기타 필수 건물 인프라.
4신재생 에너지 시스템: 풍력 및 태양 에너지와 같은 신재생 에너지 원의 채택 증가와 함께,ZW8-12 차단기는 중압 재생 에너지 설비를 보호하기 위해 사용됩니다.오류 또는 유지보수 작업 중에 재생 가능한 원천에서 생산되는 전력을 안전하게 단속 할 수 있도록합니다.
5인프라 프로젝트: ZW8-12 단속기는 철도, 공항 및 수처리 시설과 같은 인프라 프로젝트에 적합합니다.견인 동력 시스템을 포함하여, 조명 시스템, 펌프 스테이션 및 제어 회로.
6데이터 센터: 데이터 센터는 신뢰할 수 있고 강력한 전기 보호가 필요합니다.ZW8-12 회로 차단기는 중요한 서버를 보호하기 위해 데이터 센터 내의 중전압 유통 시스템에서 일반적으로 사용됩니다., 백업 전력 시스템, 냉각 인프라 및 끊김 없는 전원 공급 장치 (UPS).
7석유 및 가스 시설: 석유 및 가스 산업에서 ZW8-12 단속기는 펌프, 압축기, 모터,그리고 정제 공장에서의 다른 장비, 해상 플랫폼, 그리고 펠라인 설비.
특징:
1이 회로 차단기는 진공 차단기를 활 끄는 매개체로 사용합니다. 진공 차단기는 활을 끄는 데 매우 효율적이며 우수한 변압력을 제공합니다.중전압 전류의 안정적인 중단을 보장합니다..
2ZW8-12 회로 차단기는 콤팩트하고 모듈형 설계로 구성되어 있으며, 더 쉽게 설치, 유지 보수 및 스위치 어셈블리에 통합 할 수 있습니다.콤팩트 한 크기 는 전기 설비 에서 공간 사용 을 최적화 하는 데도 도움 이 된다.
3회로 차단기는 높은 끊기 용량을 처리하도록 설계되어 단회로 및 결함 전류를 안전하게 중단 할 수 있습니다.ZW8-12 회로 차단기의 파기 용량은 일반적으로 제조업체가 지정합니다..
4ZW8-12 회로 차단기는 안정적인 작동을 위해 설계되었으며 성능과 내구성을 보장하기 위해 엄격한 테스트를 받았습니다.그것은 안정적이고 효율적인 전환 작업을 보장하기 위해 고품질의 재료와 정밀 엔지니어링 구성 요소를 통합.
5안전 기능: 회로 차단기는 운영자 및 시스템 안전성을 향상시키기 위한 안전 기능이 장착되어 있습니다. 여기에는 잘못된 작동을 방지하기 위한 잠금 메커니즘이 포함될 수 있습니다.상태 정보를 제공하는 기계 및 전기 표시기, 그리고 안전 셔터 가동 부품과 우연한 접촉을 방지하기 위해.
6원격 제어 및 모니터링: 특정 모델 및 제조사에 따라 ZW8-12 차단기는 원격 제어 및 모니터링 기능을 지원 할 수 있습니다.이것은 중앙 제어실 또는 감독 제어 및 데이터 획득 (SCADA) 시스템을 통해 간편한 작동 및 차단기의 모니터링을 허용합니다., 시스템 관리 및 유지보수를 강화합니다.
구조:
1폼 기반의 일회 스트레칭 폼핑 기술: 껍질의 윗부분은 첨단 일회 스트레칭 폼핑 기술을 사용하여 제조됩니다.높은 수준의 기계적 강도를 보장합니다., IP4X 보호 등급, 그리고 미적 인 외관. 이 기술은 또한 쉽게 설치 할 수 있습니다. 추가로, 장막은 경화 및 진열에 저항합니다.사용자들은 스테인리스 스틸 또는 고품질의 철강 판 스프레이 처리 중 하나를 선택할 수 있습니다..
2단속 스위치 (선택): ZW32-12 진공 단속 차단기는 선택적 단속 스위치 기능을 제공합니다. 이 스위치는 ZW8 스위치 보디 유닛을 기반으로 특별히 설계되었습니다.그것은 유통 라인 유지 보수 동안 편리하고 잘 보이는 단절 포인트로 봉사잘못된 동작을 방지하기 위해, 분리 스위치와 서킷 브레이커 사이에는 기계적 연결 장치가 탑재되어 있습니다.이것은 안전성 증진을 보장하고 사고 작업의 위험을 최소화합니다..
기술 파라미터:
| 에리얼 번호 | 매개 변수 | 단위 | 데이터 | ||||||||
| 1 | 정량 전압 | kV | 12 | ||||||||
| 2 | 이름용 단열 수준 | 1분 산업 주파수 저항 전압 | 건조 테스트 | 42 | |||||||
| 습기 테스트 | 34 | ||||||||||
| 번개 돌풍 저항 전압 (피크) | 75 | ||||||||||
| 3 | 가속 전류 | A | 630 | ||||||||
| 4 | 가시 단절 전류 | kA | 20 | ||||||||
| 5 | 가시 단절 전류 시간 | 시간 | 30 | ||||||||
| 6 | 가시 단절 스위치 전류 (피크) | kA | 50 | ||||||||
| 7 | 역류의 정점 | 50 | |||||||||
| 8 | 가명 단시간 저항 전류 | 20 | |||||||||
| 9 | 가시 단절 기간 | S | 4 | ||||||||
| 10 | 휴식 시간 (분립 흥분 분리) |
최대 작동 전압 | ms | 15-50 | |||||||
| 가등식 작동 전압 | 30-60 | ||||||||||
| 최소 작동 전압 | |||||||||||
| 11 | 폐업 시간 | 25~50 | |||||||||
| 12 | 완전 단절 시간 | ≤100 | |||||||||
| 13 | 활 연소 시간 | ≤20 | |||||||||
| 14 | 기계적 수명 | 시간 | 10000 | ||||||||
| 15 | 닫기 기능 | J | 70 | ||||||||
| 16 | 에너지 저장 모터의 명소 입력 전력 | W | < 250 | ||||||||
| 17 | 가시 작동 전압/ 가시 보조 회로 전압 | V | DC220 | ||||||||
| AC220 | |||||||||||
| 18 | 등급 전압에서 에너지 저장 시간 | S | <10 | ||||||||
| 19 | 초전류 분리장치 | 가속 전류 | A | 5 | |||||||
| 분리 전류의 정확성 | % | ±10 | |||||||||
