고효율 고전압 진공 회로 차단기 630A/1000A/1250A

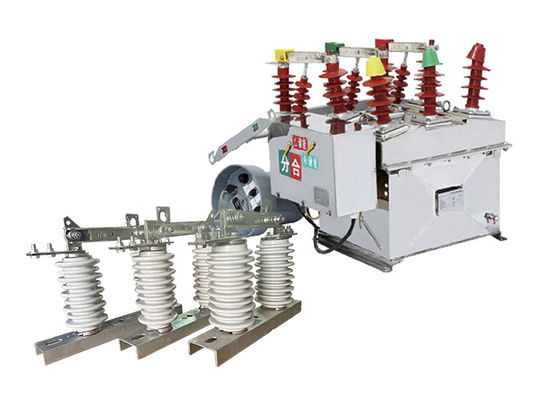

고효율 고전압 3파스 진공회로 차단기 휴대용 야외 단속 스위치와 일치

제품 설명:

ZW8-12 고전압 진공 차단기는 국제 표준을 준수하도록 설계되었으며 첨단 기술을 사용하여 제조되었습니다.전류가 최대 630A, 20kA까지의 단절 전류.

회로 차단기는 진공 차단기, 작동 메커니즘 및 제어 시스템 등 여러 가지 주요 구성 요소로 구성됩니다.진공 차단기는 회로 차단기의 심장이며 전기 전류를 중단하는 책임이 있습니다그것은 진공에서 작동하도록 설계되어 있으며, 이는 활을 방지하고 신뢰할 수있는 작동을 보장합니다.

작동 메커니즘은 차단기를 열고 닫는 역할을 하며 수동 또는 전기적으로 작동 할 수 있습니다.제어 시스템은 회로 차단기를 모니터링하고 운영자에게 피드백을 제공합니다, 그들은 차단기의 상태를 모니터링하고 모든 결함을 감지 할 수 있습니다.

ZW8-12 회로 차단기는 매우 신뢰할 수 있도록 설계되어 최소한의 유지 보수가 필요합니다. 그것은 긴 서비스 수명을 가지고 있으며 가혹한 야외 환경에 견딜 수 있습니다.다양한 용도로 사용하기에 적합합니다..

GW9-10 외부 도스 커넥터 스위치는 유지보수 또는 수리 목적으로 전기 네트워크 또는 시스템의 일부를 나머지 시스템에서 격리하도록 설계된 전기 스위치입니다.일반적으로 고전압 전력 전송 및 유통 시스템에서 사용됩니다..

스위치는 오류 또는 과류와 같은 정상 또는 비정상적인 조건에서 열고 닫을 수 있도록 설계되었습니다. 스위치가 열리면,시스템 구간을 나머지 네트워크에서 물리적으로 분리합니다., 그 섹션에 전기가 흐르는 것을 방지합니다.

야외 도스 커넥터 스위치는 일반적으로 600 볼트에서 765,000 볼트 사이의 전압에서 작동하도록 설계되었으며 수동 또는 자동으로 작동 할 수 있습니다.보통 전원 전원 기지나 전력 기둥에 설치됩니다., 그리고 그들은 전기 네트워크 인프라의 중요한 구성 요소입니다.

고전압 단속 스위치와 작업 할 때 적절한 안전 절차를 준수하는 것이 중요합니다. 올바르게 다루지 않으면 위험 할 수 있습니다.고전압 장비를 작동 및 유지보수 할 수있는 자격과 훈련 된 인원 만 허용되어야합니다..

GW9-10 시리즈 격리 스위치가 진공 회로 차단기와 함께 사용할 수있을 때 사용의 이중 효과

특징:

측정 기능
1전압, 전류 및 기타 운영 데이터를 기록하고 이벤트 기록을 기록합니다.

FTU 함수
1그것은 원격 제어, 텔레미터, 원격 신호 및 원격 조정의 4 개의 원격 기능을 달성 할 수 있습니다.
2그것은 원격 제어, 다양한 상태 원격 모니터링, 다양한 측정 값 및 이벤트 레코드의 원격 표시 및 다양한 설정 값의 원격 조정 포함됩니다.

통신 인터페이스 및 프로토콜
1 컨트롤러는 하나의 데이터 인터페이스와 표준 원격 통신 프로토콜을 갖추고 있으며, 섬유, 유선 및 무선과 같은 다양한 통신 방법을 지원합니다.전력 분배 자동화 시스템에서 원격 단말기로 사용.

원격 제어 기능
1그것은 무선 원격 제어 장치로 장착되어 안전하고 신뢰할 수있는 작동으로 가까운 범위에서 원격 개장 및 폐쇄 작업을 달성 할 수 있습니다.

백업 배터리
1그것은 AC 손실 후 12 시간 동안 정상적인 작동을 유지하기 위해 백업 배터리로 장착 될 수 있습니다.

이중 전원 전환 보호 기능
1이중 전력 상호 제어, 자동 지연 재 닫기 기능과 전력에서 자동 지연 트립 기능이 있습니다.
2출력 쪽은 전기가있을 때 닫지 않는 기능을 가지고 있으며 두 스위치 위치가 서로 연결되어 있습니다.

자동으로 결함을 제거하고 결함 부위를 격리하고, 자동으로 전력을 전달하고, 결함 없는 부위에 전력을 복원합니다.


위치:

야외 진공 회로 차단기와 야외 고전압 단절 단절 장치 사이의 관계는 전기 시스템에서 상호 보완적인 역할에 있습니다.

회로 중단: 진공 회로 차단기는 정상적인 작동 중 또는 고장 발생 시 전기 회로를 중단하는 데 책임이 있습니다.그것은 현재 흐름을 끊는 주요 수단으로 작용반대로, 단절 격리기는 유지 보수 또는 수리 작업 중에 전원 원으로부터 회로를 격리하는 데 사용됩니다.그것은 물리적으로 회로를 열어서 안전의 추가 계층을 제공합니다.

조정: 고전압 전력 시스템 에서, 진공 회로 차단기 와 단절 단절기 는 종종 협력 하기 위해 조정 됩니다.회로 차단기는 오류를 감지하고 현재 흐름을 중단하기 위해 트리핑에 책임이, 단절 격리기는 회로를 물리적으로 격리하고 단절의 가시적인 표시를 제공하기 위해 사용됩니다.

안전 및 유지보수: 단속 격리기는 유지보수 직원의 안전을 보장하는 데 중요한 역할을합니다. 전기 장비에 대한 유지보수 작업이 수행되기 전에,단절 격리기는 회로를 열고 가시적인 공기 간격을 제공하도록 작동합니다.이 방식은 장비가 전력 공급을 끊고 안전하게 작동할 수 있도록 합니다. 반면 진공 차단기는 정상 작동과 고장 발생 시 시스템을 보호합니다.

적용

1유통 시스템: ZW8-12 단속기는 도시 및 농촌 전력 네트워크에서 10kV의 유통 시스템을 제어하고 보호하는 데 중요한 역할을합니다.그것은 열 전류를 켜거나 끄는 데 책임이, 소비자에게 안정적인 전력 분배를 보장합니다.

2전력 변속소: 단속기는 고전압 전송 선이 유통망에 연결되는 전력 변속소에서 자주 사용됩니다.장비의 격리 및 보호에 도움이 됩니다., 서브 스테이션의 안전하고 효율적인 운영을 허용합니다.

3산업용 전력 시스템: 제조 공장, 광업 및 대규모 인프라 프로젝트와 같은 높은 전력 요구가있는 산업,종종 ZW8-12 회로 차단기를 사용하여 고전압 전원 시스템을 제어하고 보호합니다.그것은 부하 전류를 관리하고 단장 결함 전류로부터 장비를 보호하는 데 도움이됩니다.

4신재생 에너지 시스템: 풍력 및 태양 에너지와 같은 신재생 에너지 원의 채택 증가와 함께,ZW8-12 회로 차단기는 재생 에너지 생산과 관련된 고전압 스위치 장치 시스템에 적용됩니다.이는 재생 에너지의 효율적 인 네트워크 통합에 도움이 되고 발전 시설의 안전한 운영을 보장합니다.

5유틸리티 네트워크: 전기 유틸리티 회사는 ZW8-12 차단기를 사용하여 고전압 전송 및 유통 네트워크를 관리하고 보호합니다.그것은 효율적으로 부하 전류를 제어하고 장애를 중단함으로써 유틸리티 네트워크의 전반적인 신뢰성과 안정성에 기여합니다..

상태:

주변 온도:-40°C~+70°C (일일 평균 온도는 +40°C를 초과하지 않습니다)

고도:>1000m (최대 3000m)

환경 습도:일일 평균 상대 습도 95% 이상, 월 평균 상대 습도

오염 수준: 레벨 IV

최대풍속: 700Pa (풍속 35m/s에 해당한다)

지진 강도: 8급

기술 파라미터:

ZW8-12


GW9-10
