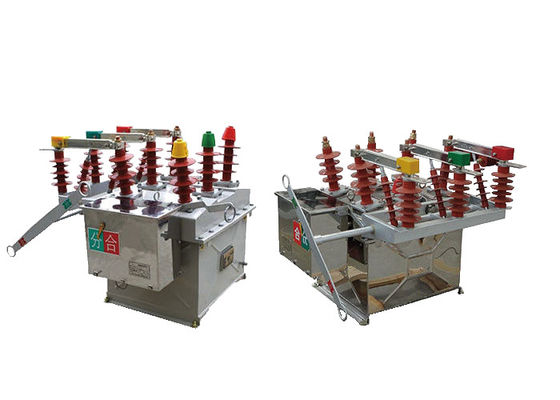

ZW8 시리즈 자동 진공 회로 차단기 AC 고전압 3단계 3극 단절기 회로 차단기 스위치

ZW8 시리즈 자동 진공 회로 차단기 AC 고전압 3단계 3극 단절기 회로 차단기 스위치

제품 설명:

ZW8-12 자동 진공 차단기는 고전압 스위치 장치 시스템에서 야외 용도로 설계된 특정 유형의 차단기입니다.그것은 특히 3단계 AC 야외 고전압 스위치 장비에 적합합니다. 12kV의 정량 전압과 50Hz의 정량 주파수.
ZW8-12 회로 차단기의 주요 기능은 도시 및 농촌 전력 네트워크의 10kV 분배 시스템을 제어하고 보호하는 것입니다.그것은 전력 시스템에서 발생할 수 있는 단회로 결함 전류를 중단 하 고 부하 전류를 켜거나 끄는 데 책임이.
진공 회로 차단기로서, 스위치 작업 중에 회로 차단기가 열릴 때 형성되는 활을 끄기 위해 진공 차단기를 사용합니다.진공 차단기는 신뢰할 수있는 활 중단 기능을 제공하며 높은 다이 일렉트릭 강도와 우수한 전기 성능으로 알려져 있습니다.
ZW8-12 회로 차단기는 전력 시스템에서 가장 널리 사용되고 성숙하고 안정적인 제품 중 하나로 간주됩니다. 이것은 성공적인 운영의 오랜 역사를 가지고 있음을 의미합니다.광범위한 현장 배치, 그리고 입증된 신뢰성. 그것은 엄격한 테스트를 거쳤고 성능과 안전에 대한 필요한 산업 표준을 충족합니다.




 특징:

1ZW8-12 자동 진공 차단기는 오염 방지 기능을 가지고 설계되었습니다. 이것은 오염 수준이 높은 환경에서도 안정적으로 작동 할 수 있음을 의미합니다.가벼운 먼지 또는 산업 배출량이 많은 지역내부 단열은 이러한 오염을 견디고 필요한 단열 수준을 유지하도록 설계되었습니다. 추가로, 회로 차단기는 공기 및 에포시 樹脂 복합 단열을 사용합니다.증강 된 단열 특성을 제공하며 차단기의 전반적인 성능을 향상시킵니다..
2.회로 차단기는 미사일 에너지 저장 작동 장치가 장착되어 있습니다.이 작동 메커니즘은 전기 단속기 접촉을 열거나 닫기 위해 빠르게 방출 될 수있는 기계적 에너지를 저장합니다.미사일 에너지 저장 메커니즘은 효율적이고 신뢰할 수 있는 작동을 위해 설계되었으며, 단속기의 신속하고 효과적인 전환을 보장합니다.
3. ZW8-12 회로 차단기는 일면 (왼쪽) 또는 양면 분리 스위치로 장착 할 수 있습니다.이것은 스위치 장치 시스템에 서킷 브레이커의 구성 및 설치에 유연성을 허용또한, 그것은 전압 측정 및 제어 목적으로 사용되는 외부 PT (잠재 트랜스포머) 를 장착 할 수 있습니다.외부 PT는 정확한 전압 모니터링을 촉진하고 고전압 시스템에서 차단기의 적절한 기능을 보장하는 데 도움이됩니다..



장점:

1이 장치는 CT23형 스프링 에너지 저장 작동 장치로 장착되어 있습니다. 에너지 저장, 열 및 닫는 것은 모터 또는 수동으로 달성 할 수 있습니다.
2. ZW8-12G는 ZW8-12 브레이커와 분리 장치로 구성되어 있으며, 결합 브레이커라고 불리며, 섹셔널라이저로 사용될 수 있습니다.
3.브레이커의 구조는 탱크에 조립된 3단계, 금속 탱크에 둘러싸인 3단계 진공 활 끄는 챔버, SMC로 구성된 단계와 단계 사이의 단열 물질입니다.
4.신뢰성 높은 성능과 높은 단열 강도



조건:

1환경 온도: 차단기는 -15°C에서 +40°C의 온도 범위 내에서 작동하도록 설계되었습니다.이것은 -15°C에서 +40°C까지 온도가 낮은 환경에서 효과적으로 작동 할 수 있음을 의미합니다..
2바람 압력: 회로 차단기는 최대 700Pa의 바람 압력을 견딜 수 있으며 이는 34m/s의 바람 속도에 해당합니다.이것은 회로 차단기가 안정적이고 강한 바람에 영향을받지 않도록 보장합니다.
3고도: 회로 차단기는 해발 1000m까지의 고도에 설치하기에 적합합니다. 이 고도 범위 내에서 안정적으로 작동하도록 설계되었습니다.
4지진 강도: 회로 차단기는 지진 강도 척도에서 최대 8의 강도 수준으로 지진 활동에 견딜 수 있도록 설계되었습니다.이것은 이 수준까지 지진 진동에 영향을 받지 않고 작동을 유지 하는 것을 보장.




기술 파라미터:
