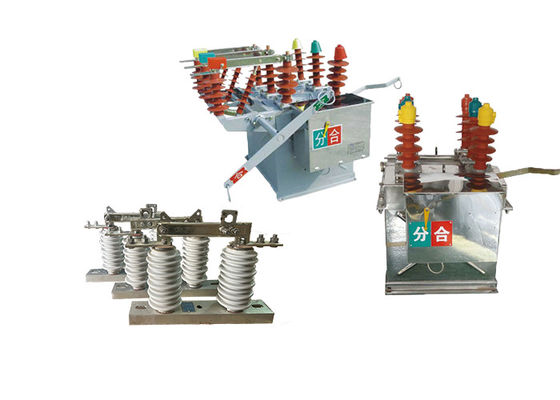

GW9 630A 호크스틱 스위치와 일치하는 3단계 인두아트리아 진공 회로 차단기 보호용 진공 부하 스위치

GW9 630A 호크스틱 스위치와 일치하는 3단계 인두아트리아 진공 회로 차단기 보호용 진공 부하 스위치

제품 설명:

ZW8-12 자동 진공 회로 차단기는 전력 전송 및 유통 시스템에서 일반적으로 사용되는 전기 스위치 장치의 일종입니다.그것은 야외 환경에서 작동하도록 설계되었으며 최대 전압 12kV와 주파수 50Hz를 위해 등급되었습니다..

ZW8-12 회로 차단기의 주요 기능은 과부하 또는 단전 장애의 경우 전기 전류의 흐름을 중단하는 것입니다.이것은 하류 전기 장비의 손상을 방지하고 전력 중단을 방지하는 데 도움이됩니다..

ZW8-12 회로 차단기는 특히 10kV에서 작동하는 도시 및 농촌 전력 네트워크의 유통 시스템에 사용하기에 적합합니다.그것은 많은 년 동안 전력 산업에서 널리 사용 된 성숙하고 신뢰할 수있는 제품입니다.

ZW8-12 회로 차단기의 주요 장점 중 하나는 진공 차단기를 사용하는 것입니다.진공 차단기 는 전기 전류 를 매우 효율적 으로 차단 하며, 긴 수명 과 낮은 유지 보수 요구 로 알려져 있다이것은 ZW8-12 회로 차단기를 전력 분배 시스템에 대한 비용 효율적이고 신뢰할 수있는 솔루션으로 만듭니다.

GW9-10 갈고리 스위치는 유지 보수 및 수리 목적으로 전기 회로를 격리하는 데 사용되는 휴대용 고전압 전기 스위치입니다.일반적으로 중고전압 전력 전송 및 유통 시스템에서 사용됩니다..

로드버스터 전기 격리기는 휴대용으로 설계되어 필요한 곳으로 쉽게 운송 할 수 있습니다. 높은 전압 수준을 처리 할 수 있습니다.일반적으로 몇 킬로 볼트에서 수백 킬로 볼트까지.

스위치는 유지보수 또는 수리 목적으로 전력 시스템의 일부를 격리하는 데 사용됩니다. 스위치가 열려 있는지 닫혀 있는지 표시하는 시각 표시기가 있습니다.운영자가 회로의 상태를 더 쉽게 알 수 있도록.

로드버스터 전기 격리기는 스위치 및 격리 회로를 포함하여 광범위한 응용 분야에 사용될 수 있으며 장비의 지상화 및 전력 제거에도 사용할 수 있습니다.그것은 전기 위험으로부터 운영자를 보호하기 위해 안전 장치와 함께 설계되었습니다, 예를 들어 전기 부품과의 우연한 접촉을 방지하는 단열 물질.

스위치는 사용하기 쉽고 작동에 최소한의 훈련이 필요합니다. 쉽게 교체 할 수있는 교환 가능한 블레이드가 있으며 더 많은 유연성과 다재다능성을 제공합니다.

GW9-10 시리즈 격리 스위치가 진공 회로 차단기와 함께 사용할 수있을 때 사용의 이중 효과!!

특징:

마이크로 컴퓨터 보호 기능

13단계 전류 보호 기능: 빠른 이동, 제한 시간 빠른 이동, 과류 보호.

2가속과 느린 타이밍 특성을 유연하게 설정할 수 있습니다.

3사용자는 보호 값과 지연을 설정할 수 있습니다.

다시 닫는 기능

1최대 3개의 다시 닫는 동작을 설정할 수 있습니다.

2사용자들은 다시 닫는 작업의 수와 다른 다시 닫는 간격을 자유롭게 선택할 수 있습니다.

3다시 닫기 전에 가속, 다시 닫기 후에 가속, 순차적인 조정 선택의 기능이 있습니다.

네트워크 재구성 기능

1.저전압 출동 잠금, 자동 잠금, 단기 잠금 없음, 연속 잠금 없음, 저전압 잠금, 자동 리셋, 대기 보호 값의 단기 활성화그리고 대기 보호 값의 지속적인 활성화.

2분산 지능형 제어 링 네트워크 작동 동안 미리 설정 된 기능에 따라 실현 될 수 있습니다.

3네트워크 오류가 발생하면 자동으로 오류를 제거하고 오류 영역을 격리하고 자동으로 전력을 전송하고 오류가 없는 영역에 전력을 복원합니다.


구조:

1진공 차단기: 진공 차단기는 회로 차단기의 심장입니다. 그것은 진공 방 안에 밀폐 된 고정 접촉과 이동 가능한 접촉으로 구성됩니다. 회로 차단기가 작동 할 때,접촉자는 분리되어 활을 만듭니다. 진공 차단기의 역할은 활을 끄고 전류의 신뢰할 수있는 중단을 제공하는 것입니다.
2작동 메커니즘: 회로 차단기는 접촉을 열고 닫는 작동 메커니즘을 갖추고 있습니다. 스프링 메커니즘과 같은 다양한 메커니즘을 사용할 수 있습니다.수압 장치또는 전자기 작동 메커니즘. 작동 메커니즘은 원활하고 신뢰할 수있는 차단기의 작동을 보장합니다.
3단열 장: 단열 장에는 단열 장이 설치되어 있으며, 습기, 먼지 및 오염 물질과 같은 외부 요인에 대한 보호를 제공합니다.장막은 일반적으로 요구되는 변압 강도 및 단열 특성을 유지하기 위해 고품질 단열 재료로 만들어집니다..
4제어 및 보호 시스템: ZW8-12 회로 차단기는 작동을 모니터링하고 제어하기위한 제어 및 보호 시스템을 통합합니다. 이 시스템은 다양한 센서, 릴레,이상 상태를 감지하는 제어장치, 신호 입력을 제공하고 차단기의 열 또는 닫기를 시작합니다.
5연결 단말기: 차단기에는 입력 및 출력 전기 연결을위한 연결 단말기가 있습니다. 이러한 단말기는 전력 케이블 또는 버스 바를 연결 할 수 있습니다.전류의 흐름을 차단기를 통해 가능하게 하는.
6보조 및 제어 부품: 보조 스위치와 제어 부품은 기능성을 향상시키기 위해 추가 보조 및 제어 부품이 존재 할 수 있습니다.전압 변압기, 전류 변압기 및 전기 매개 변수를 모니터링, 측정 및 제어하는 데 필요한 기타 액세서리.

적용

1전력 분배: 야외 진공 회로 차단기는 전력 분배 시스템에서 전력 분배 트랜스포머, 피더 및 기타 장비를 전환 및 보호하는 데 널리 사용됩니다.보통 야외 기둥 에 설치 됩니다, 서브 스테이션, 그리고 스위치 장비.

2공용용 에너지 규모 재생 에너지: 외부 진공 차단기는 풍력 및 태양광 공원과 같은 공용용 에너지 규모 재생 에너지 프로젝트에 사용되며 인버터 및 기타 장비를 전환하고 보호합니다..

3철도 시스템: 외부 진공 차단기는 신호 시스템 및 철도 인프라와 같은 철도 시스템에서 전기 장비를 전환하고 보호하는 데 사용됩니다.

4광산 작업: 야외 진공 차단기는 광산 작업에서 열악한 야외 환경에서 전기 장비를 전환하고 보호하는 데 사용됩니다.

5석유 및 가스 산업: 야외 진공 회로 차단기는 석유 및 가스 산업에서 펌프, 압축기 및 파이프 라인 등의 전기 장비를 전환하고 보호하는 데 사용됩니다.

기술 파라미터:

ZW8-12


GW9-10
