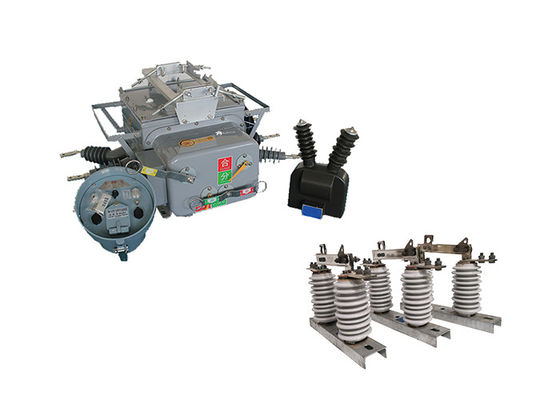

ZW20-12 ((F) 전기 야외 경계 진공 회로 차단기 180kg 포르셀린 격리 단속기

ZW20-12 ((F) 전기 야외 경계 진공 회로 차단기 180kg 포르셀린 격리 단속기

제품 설명:


ZW20-12 ((F) 야외 진공 회로 차단기는 진공 차단기, 진공 부하 스위치, 재 폐쇄기 및 섹션화 장치의 기능을 결합하는 다재다능하고 지능적인 장치입니다.10kV 및 13kV 유통 네트워크에서 사용하도록 설계되었습니다.특히 도시와 농촌의 전력망에 적용됩니다.
ZW20-12 ((F) 회로 차단기의 주요 구성 요소는 진공 차단기, CH-40 컨트롤러 및 외부 전압 트랜스포머입니다.진공 차단기는 전기 회로를 중단하고 만드는 책임이, CH-40 컨트롤러는 지능적인 보호 및 제어 기능을 제공합니다. 외부 전압 트랜스포머는 제어 및 모니터링 목적으로 정확한 전압 측정에 도움이됩니다.



컨트롤러의 특징:

1. 485 / 232 통신 인터페이스, 또는 광섬유를 통해, 무선 원격 모니터링; 다시 닫은 후 가속 기능; 스위치가 무거운 경우,영구 결함 시 자동 가속 가동;
2- 리모컨 스위치 가속화
3.삼번 록로신 / 수동 닫기 고발 속도를 높이고 닫기 록로신: 사용자가 리뉴를 수리 한 후 전력을 보내면, 그는 지식 g 지연 시간을 제거하는 것을 잊으면 조정 할 수 있습니다.
4. 점프 닫기 회로는 오작동 방지 디자인을 채택하고 점프 방지 기능을 가지고 있습니다.
5제로 시퀀스 전류는 구역 내 및 구역 밖의 결함을 구별 할 수 있습니다.
6리모컨 스위치는 잘못된 동작을 방지하기 위해 설계되었습니다.



적용:


1단속 스위치 및 접촉 스위치: ZW20-12 ((F) 단속 차단기는 전력 배급 시스템의 링 네트워크 구성에서 단속 스위치 또는 접촉 스위치로 사용할 수 있습니다.유지 보수 또는 결함 상태에서 회로를 열고 닫을 수 있습니다.
2자동 스위치 장치: 자동 스위치 장치로 작동하여 링 네트워크 구성에서 부하 전환을 구현 할 수 있습니다.이 특징은 전력 분배의 유연성과 효율성을 향상시킵니다..
3경계 스위치: 전원 공급의 분기 라인에서, ZW20-12 ((F) 회로 차단기는 경계 스위치 또는 "워치도그"로 기능 할 수 있습니다." 부가선에 장애와 비정상적인 조건으로부터 감시하고 보호하는데 도움이 됩니다.
4. Recloser and Sectionalizer: 회로 차단기는 상부 유통 네트워크에서 재 폐쇄 및 섹셔널라이저로 작동 할 수 있습니다.일시적인 고장 후 자동으로 전력을 복원하고 고장 섹션을 격리 하 고 중단의 영향을 최소화 합니다..



환경 조건:

1고도: 2000m
2실내 온도: -30°C~+55°C
최고 연평균 온도는 20°C
최대 하루 평균 온도는 30°C입니다.
3상대 습도: 95% (25°C)
4지진 용량: 지상 가속 0.3g
지상 수직 가속 0.15g
세 개의 시노스 파도를 작동하는 동안
안전 요인 167
5지진 강도는 7도
6최대 일일 온도차25°C
7설치 장소:공중, 10kV 상공 선 사용자 책임 경계점
8토착 방법:중립 지점은 접촉하지 않습니다, 활 억제 코일 토착 및 낮은 저항 토착



기술 매개 변수:



GW9-10 시리즈 격리 스위치가 진공 회로 차단기와 함께 사용할 수있을 때 사용의 이중 효과
