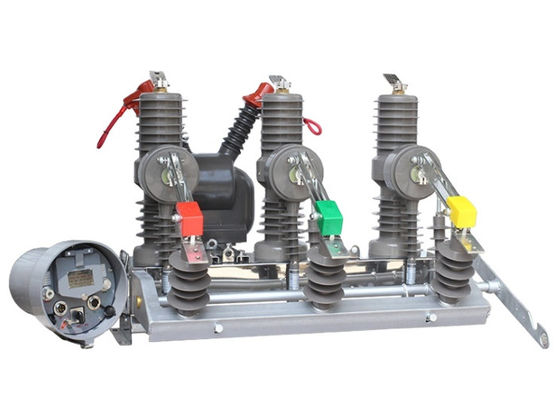

ZW32-12 ((F) 시리즈 고전압 진공 회로 차단기 제어기 수동/자동 스테인리스 스틸 섹셔널라이저
제품 설명:
ZW32-12 야외 AC 고전압 진공 회로 차단기는 12kV의 등급 전압과 50Hz의 3단계 AC 주파수를 가진 야외 유통 장비입니다.그것은 주로 갱신 및 로드 전류를 닫는 데 사용됩니다전자 시스템에서의 과부하 전류 및 단장 전류. 서브 스테이션 및 산업 및 광업 기업의 유통 시스템에서의 보호 및 제어에 적합합니다.또한 농촌 전력망의 빈번한 운영을 위해. 또한 전력 네트워크 운영에 대한 섹션 스위치로 사용될 수 있습니다. 컨트롤러를 설치 한 후 유통 네트워크 자동화를 달성 할 수 있습니다.
컨트롤러 소개:
1. 485 / 232 통신 인터페이스, 또는 광섬유를 통해, 무선 원격 모니터링; 다시 닫은 후 가속 기능; 스위치가 무거운 경우,영구 결함 시 자동 가속 가동;
2원격 / 수동 닫기 가속 트리핑, 닫기 다시 닫기: 사용자가 수리를 한 후 전력을 보내면, 그는 지식 스위치를 제거하는 것을 잊으면, 가속 트리핑해야합니다.
33번의 잠금 지연 시간을 조절할 수 있습니다.
4. 점프 닫기 회로는 오작동 방지 디자인을 채택하고 점프 방지 기능을 가지고 있습니다.
5제로 시퀀스 전류는 구역 내 및 구역 밖의 결함을 구별 할 수 있습니다.
6리모컨 스위치는 잘못된 동작을 방지하기 위해 설계되었습니다.
특징:
1고전압 진공 회로 차단기: 진공 활 끄기 기술을 채택하고 좋은 끊기 성능과 강력한 활 끄기 능력을 가지고 있습니다. 그것은 안정적으로 부하 전류를 중단 할 수 있습니다.과부하 전류, 단축 전류
2야외 설계: 야외 환경에 적합하며 좋은 기상 저항성과 보호 성능을 가지고 있으며 다양한 열악한 기상 조건에서 정상적으로 작동 할 수 있습니다.
3등급 전압 및 주파수: 12kV의 등급 전압과 50Hz의 3 단계 AC 주파수를 가진 유통 시스템에 적합하며 해당 전력 요구 사항을 충족합니다.
4보호 및 제어 기능: 주로 변속소 및 산업 및 광업 기업의 유통 시스템에서 부하 보호 및 제어에 사용됩니다.그것은 효과적으로 전력 장비와 시스템의 안전한 운영을 보호 할 수 있습니다.
5농촌 전력망 적용: 농촌 전력망의 빈번한 운영으로 인해이 단속기는 널리 사용되고, 구간 스위치와 농촌 전력망의 유통 네트워크 자동화를 위해 사용될 수 있습니다..
상태:
1고도는 2000m가 넘지 않습니다.
2대기온도: -45°C ~ + 40°C 일일 온도차: 25°C
3바람 속도는 35m / s 이상
4불화성, 폭발성, 위험한 화학적 부식 및 강력한 진동 장소가 없습니다.
기술 파라미터:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 정량 전압 | kV | 12 | |||||||||
| 2 | 분쇄의 절연 수준 | 작업 주파수(건조 테스트/습기 테스트) | 48 | |||||||||
| 번개 충격 전압 테스트 (피크) | 85 | |||||||||||
| 3 | 지상/단계에서단계로 격리 수준 | 작업 주파수 | 건조 테스트 | 42 | ||||||||
| 습기 테스트 | 34 | |||||||||||
| 번개 충격 전압 테스트 (피크) | 75 | |||||||||||
| 4 | 가속 전류 | A | 630 | |||||||||
| 5 | 가등열 안정 전류 (효율적 값) | kA | 20 | |||||||||
| 6 | 가시 단절 전류 (효율적 값) | 25 | ||||||||||
| 7 | 열 안정성 시간 | s | 4 | |||||||||
| 8 | 가시 단절 닫기 전류 (피크) | kA | 63 | |||||||||
| 9 | 가등기 동적 안정 전류 (피크) | |||||||||||
| 10 | 기계적 수명 | 시간 | 10000 | |||||||||
| 11 | 열량 전류 | 1000 | ||||||||||
| 12 | 주변 공기 온도 | 최고 온도 | °C | -55 | ||||||||
| 최저 온도 | +60 | |||||||||||
| 최대 일일 온도 차이 | K | ≤25 | ||||||||||
| 13 | 고도 | m | ≤ 2500 | |||||||||
| 14 | 습도 | 일일 상대 습도 평균 | % | ≤ 95 | ||||||||
| 월 평균 상대 습도 | ≤ 90 | |||||||||||
| 15 | 지진 저항력 | 수평 가속 | g | 0.25 | ||||||||
| 지상 수직 가속 | 0.125 | |||||||||||
| 안전 요인 | / | 1.67 | ||||||||||
| 16 | 바람 속도 | m/s | ≤35 | |||||||||
| 17 | 얼음 두께 | mm | ≤20 | |||||||||
