ZW20-12 ((F) 지능형 경계 부하 스위치 제어 장치와 함께 스톨 장착 진공 구간화
제품 설명:

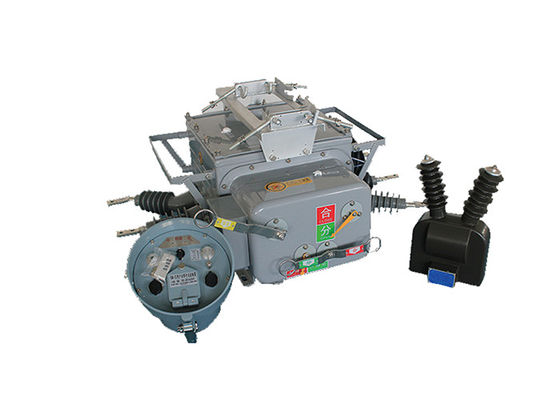

ZW20-12(F) 경계 로드 스위치는 우리의 새로운 제품 중 하나입니다. 경계 서킷 브레이커는 진공 차단기, 진공 로드 스위치, 재 닫기,세क्शन라이저 4개 스위치주요 구성은 진공 차단기, CH-40 컨트롤러, 외부 전압 트랜스포머 (참고: 양자 PT에서 사용할 수있는 유통 자동화 라인 링 네트워크) 세 부분으로 구성됩니다.제품은 10kV에서 널리 사용됩니다., 13kV 도시, 시골 전력 네트워크 공간 링 네트워크는 끊기 스위치, 접촉 스위치, 자동 스위치 장치를 통해 링 배포 라인 부하를 구현 할 수 있습니다.그것은 전력 공급의 가닥 라인에서 경계 스위치 (일반적으로 워치도그로 알려져) 로 사용할 수 있습니다, 피드 오버헤드 유통 네트워크에서 재 폐쇄 및 섹셔널라이저로 사용됩니다. 원격 관리 패턴, 보호 및 제어 기능 및 통신 기능과 함께 경계 차단기.판단에서 신뢰성 있는 탐지, mA 레벨 제로 시퀀스 전류와 단회로 전류 사이 단계, 자동 제거를 실현 단일 단계 단회로 결함 및 단계 단회로 결함.주요 스위치는 진공 활이고 단열은 SF6를 채택합니다., N2 혼합 가스. 일본, 독일, 프랑스 가스 밀폐, 폭발 방지, 단열 시스템 기술, 전반적인 우수한 밀폐 성능을 도입하는 경우. 내부는 SF6로 채워져 있습니다.누출되지 않는 N2 혼합 가스, 외부 환경의 영향을 받지 않습니다. 소형화 및 성능 최적화 설계와 함께 스프링 작동 메커니즘,동작 신뢰성은 전통적인 스프링 메커니즘보다 훨씬 높습니다..
컨트롤러 소개:
1. 485 / 232 통신 인터페이스, 또는 광섬유를 통해, 무선 원격 모니터링; 다시 닫은 후 가속 기능; 스위치가 무거운 경우,영구 결함 시 자동 가속 가동;
2원격 / 수동 닫기 가속 트리핑, 닫기 다시 닫기: 사용자가 리뉴얼 라인을 후 전력을 전송, 그는 지식 스위치를 제거하는 것을 잊으면, 가속 트리핑 해야 합니다.
33번의 잠금 지연 시간을 조절할 수 있습니다.
4. 점프 닫기 회로는 오작동 방지 디자인을 채택하고 점프 방지 기능을 가지고 있습니다.
5제로 시퀀스 전류는 구역 내 및 구역 밖의 결함을 구별 할 수 있습니다.
6리모컨 스위치는 잘못된 동작을 방지하기 위해 설계되었습니다.
특징:
1빠른 파기 보호: 경계 로드 스위치는 장애 또는 비정상적인 조건의 경우 회로를 신속하게 열기 위해 설계되었습니다.신속 한 고장 정화 및 전력 중단 기간을 최소화 합니다.
2과류 보호: 부하 스위치에는 과류를 감지하고 반응하기 위한 과류 보호 메커니즘이 포함되어 있습니다.그것은 고장 구간을 터트리고 격리함으로써 유통 시스템에 손상을 방지하는 데 도움이됩니다.
3세 번 다시 닫기: 경계 부하 스위치는 오류 제거 작업 후에 자동으로 세 번 다시 닫기 작업을 시도 할 수 있습니다.이 기능은 일시적인 결함을 식별하고 결함이 제거되면 자동으로 전력을 복원하는 데 도움이됩니다..
4.사고 기록: 로드 스위치는 오류 유형, 위치 및 시간 스탬프를 포함한 오류 이벤트에 대한 정보를 기록하고 저장할 수 있습니다. 이 데이터는 분석, 문제 해결,및 유지보수 목적.
5부착 보호: 부착 스위치는 트랜스포머 또는 다른 부하의 에너지화 중에 발생하는 높은 부착 전류를 처리하기 위해 부착 보호 장치가 장착되어 있습니다.이 일시적인 조건에서 안정적이고 신뢰할 수 있는 작동을 보장.
6제로 시퀀스 보호: 경계 로드 스위치는 제로 시퀀스 보호를 포함 할 수 있습니다.이것은 시스템의 안정성에 위험을 초래하는 결함을 식별하고 격리하는 데 도움이됩니다..
7실시간 시계: 실시간 시계 기능으로 로드 스위치가 고장 발생 시기와 다른 작업을 정확하게 기록할 수 있습니다.정확한 시간 동기화를 가능하게 하고 이벤트 순서 분석을 용이하게 합니다..
8다시 닫은 후 가속: 다시 닫는 시도가 성공한 후, 부실이 지속될 경우 로드 스위치는 가속 기능을 제공하여 고장 속도를 높일 수 있습니다.이것은 시스템에 대한 손상을 최소화하고 오류 제거 효율성을 향상시키는 데 도움이됩니다..
9실시간 상태 질의: 로드 스위치는 위치 (열린 또는 닫힌), 고장 표시 및 운영 데이터와 같은 실시간 상태 정보를 제공할 수 있습니다.이것은 운영자가 스위치의 상태를 모니터링하고 정보에 근거한 결정을 내릴 수 있습니다..
10스마트 포켓 PC 제어: 일부 로드 스위치는 스마트 포켓 PC 또는 유사한 휴대용 장치를 사용하여 제어 및 모니터링 할 수 있습니다.이것은 원격으로 스위치를 관리하는 편의성과 유연성을 향상.
11로컬/리모트 설정: 로드 스위치는 설치 현장에서 로컬 또는 통신 인터페이스를 통해 원격으로 구성 및 조정 할 수 있습니다.이것은 편리하고 유연한 제어 및 구성 옵션을 허용.
12.활동적인 오류 보고: 부하 스위치는 중앙 제어 또는 모니터링 시스템에 오류 사건 또는 비정상적인 상태를 적극적으로보고 할 수 있습니다. 이것은 오류를 신속하게 식별하고 대응 할 수 있습니다.효율적인 결함 관리.
13.GSM 단기 메시지 기능: 일부 로드 스위치는 GSM (글로벌 모바일 통신 시스템) 네트워크를 통해 단기 메시지 알림 또는 경고를 전송할 수 있습니다.이것은 원격 모니터링 및 장애 이벤트 또는 운영 상태의 알림을 가능하게합니다..
조건:
1고도: 2000m
2실내 온도: -30°C~+55°C
최고 연평균 온도는 20°C
최대 하루 평균 온도는 30°C입니다.
3상대 습도: 95% (25°C)
4지진 용량: 지상 가속 0.3g
지상 수직 가속 0.15g
세 개의 시노스 파도를 작동하는 동안
안전 요인 167
5지진 강도는 7도
6최대 일일 온도차25°C
7설치 장소:공중, 10kV 상공 선 사용자 책임 경계점
8토착 방법:중립 지점은 접촉하지 않습니다, 활 억제 코일 토착 및 낮은 저항 토착
기술 파라미터:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | ||||||||
| 1 | 정량 전압 | kV | 12 | ||||||||
| 2 | 분쇄의 단열 수준 | 작업 주파수 ((건조 테스트/건조 테스트) | 48 | ||||||||
| 번개 충격 전압 테스트 (피크) | 85 | ||||||||||
| 3 | 지상/단계에서단계로 격리 수준 | 작업 주파수 | 건조 테스트 | 42 | |||||||
| 습기 테스트 | 34 | ||||||||||
| 번개 충격 전압 테스트 (피크) | 75 | ||||||||||
| 4 | 가속 전류 | A | 630, 1250 | ||||||||
| 5 | 가시 단절 전류 | kA | 16, 20, 25 | ||||||||
| 6 | 가시 단류 정전 정전 시간 | 시간 | 30 | ||||||||
| 7 | 단시간 저항 전류 등급 | kA | 16, 20, 25 | ||||||||
| 8 | 가시 단절 기간 | S | 4 | ||||||||
| 9 | 가시 단절 닫기 전류 (피크) | kA | 40, 50, 63 | ||||||||
| 10 | 역류의 정점 | kA | 40, 50, 63 | ||||||||
| 11 | 기계적 수명 | 시간 | 1000 이상 | ||||||||
| 12 | 열용 전류 | 10000 | |||||||||
| 13 | 순중량 | 1kg | 180 | ||||||||
컨트롤러의 기술 파라미터:
| 시리즈 번호 | 매개 변수 | 데이터 | ||||||||
| 1 | 워크 입력 전압 | AC220V | ||||||||
| 2 | 입력 작업 주파수 | 50Hz | ||||||||
| 3 | 입력 전압의 허용 전압 변동 범위 | ±20% | ||||||||
| 4 | 장치의 총 전력 소비량 | <10W | ||||||||
| 5 | 패스 입력 전류의 샘플링 값 | 60-600A | ||||||||
| 6 | 저전압 작동 기준 | 10~140V | ||||||||
| 7 | 입력 전력 값의 허용 샘플링 오류 | ± 5% | ||||||||
| 8 | 초전류 보호 지연 시간 값 | 0.1-0.3s | ||||||||
| 9 | 0계열 전류의 설정 값 | 0.2-6A | ||||||||
| 10 | 토착 행동 지연 시간 | 0~1200 | ||||||||
