제품 설명:

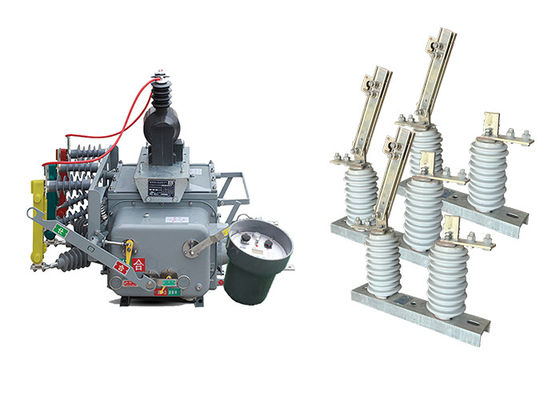

ZW20-12 ((F) 전구 장착 차단기는 주로 시골 및 도시 10kV 야외 유통 네트워크에서 사용하기 위해 설계된 3 단계 AC 50Hz 야외 고전압 스위치 장치의 일종입니다.그것은 로드 전류를 처리하는 데 사용됩니다, 과부하 전류, 단장 전류, 그리고 비슷한 시나리오.

회로 차단기는 작동 메커니즘, 전도 회로, 단열 시스템, 밀폐 요소,그리고 껍질이 구성 요소는 효율적이고 안전한 차단기의 작동을 보장하기 위해 함께 작동합니다.

또한 ZW20-12 ((F) 브레이커는 다양한 유통 자동화 응용 프로그램을 지원하는 지능형 원격 단말기가 장착되어 있으며 향상된 제어 및 모니터링 기능을 제공합니다..

또한 ZW20-12 ((Z) 라는 다른 변종이 있습니다. 그것은 외부 지능형 고전압 AC 진정한 공기 차단기입니다. 그것은 GSM 짧은 메시지 기능을 통합합니다.문자 메시지를 통한 통신을 가능하게 하는.

또한, ZW20-12 ((F) 브레이커는 나열 스위치 컨트롤러와 결합하여 야외 나열 고전압 AC 진정한 공기 브레이커 시스템을 형성 할 수 있습니다.이 조합은 기능 및 서킷 브레이커의 다재다능성을 향상, 보다 포괄적 인 제어 및 보호 기능을 제공합니다.

The GW9 outdoor disconnector switch is a new type of disconnecting switch designed and manufactured by synthesizing the domestic experience of existing disconnecting switch production and foreign advanced technology.

단속 스위치는 기본, 기둥 단열기, 전도 부분 및 기관 부분으로 구성됩니다. 간단한 구조, 유지 보수 적, 높은 단속 수준,높은 신뢰성국내외에서 비슷한 제품 수준에 도달합니다.

또한, GW9-12 ((W) 라는 다른 유형의 단속 스위치가 있으며, 단 단계 구조는 주파수 50Hz 및 선 전압 10kv의 전력 시스템에 적합합니다.

50Hz의 주파수와 10kV의 선 전압의 전력 시스템에서 사용하기에 적합하며 전압과 부하가 없을 때 선을 닫고 나눌 때 사용됩니다.그리고 반오염 격리 스위치는 많이오염 지역에서 사용자의 요구 사항을 충족 할 수 있습니다, 그리고 고립 스위치가 작동 할 때 발생하는 오염 플래시 문제를 효과적으로 해결할 수 있습니다.

GW9-10 시리즈 격리 스위치가 진공 회로 차단기와 함께 사용할 수있을 때 사용의 이중 효과



컨트롤러의 특징:

1485/232 통신 인터페이스를 장착하거나 광섬유 또는 무선 통신을 통해 장거리 모니터링을 달성 할 수 있습니다. 다시 닫은 후에는 가속 기능을 가지고 있습니다.영구 결함으로 인해 스위치가 다시 닫히면.

2영구적인 고장이 발생하면 자동으로 가속이 가속됩니다.

3원격 제어/수동으로 가속을 가동하고 다시 잠금: 사용자가 선을 수리하고 전원을 복원 한 후, 지식 칼 스위치를 제거하는 것을 잊으면,가속을 가속시켜야 합니다.

4다시 닫는 지연 시간은 세 번의 시도 모두에 조정 될 수 있습니다.

5.트리트/리클로싱 회로는 잘못된 동작을 방지하도록 설계되어 있으며, 리클로싱 방지 기능을 갖추고 있습니다.

6제로 시퀀스 전류는 구역 내부와 외부의 결함을 구별할 수 있습니다.

7원격 제어 트립 / 재 닫는 것은 잘못된 작동을 방지하는 디자인을 채택합니다.



위치:

야외 진공 회로 차단기와 야외 고전압 단절 격리기의 관계는 전기 시스템에서의 상호 보완적인 역할에 있습니다.

회로 중단: 진공 회로 차단기는 정상적인 작동 중 또는 고장 발생 시 전기 회로를 중단하는 데 책임이 있습니다.그것은 현재 흐름을 끊는 주요 수단으로 작용반대로, 단절 격리기는 유지 보수 또는 수리 작업 중에 전원 공급원으로부터 회로를 격리하는 데 사용됩니다.그것은 물리적으로 회로를 열어서 안전의 추가 계층을 제공합니다.

조정: 고전압 전력 시스템 에서 진공 회로 차단기 와 단절 단절기 는 종종 협력 하기 위해 조정 됩니다.회로 차단기는 오류를 감지하고 현재 흐름을 중단하기 위해 트리핑에 책임이, 단절 격리기는 회로를 물리적으로 격리하고 단절의 가시적인 표시를 제공하기 위해 사용됩니다.

안전 및 유지보수: 단속 격리기는 유지보수 직원의 안전을 보장하는 데 중요한 역할을합니다. 전기 장비에 대한 유지보수 작업이 수행되기 전에,단절 격리기는 회로를 열고 가시적인 공기 간격을 제공하도록 작동합니다.이 방식은 장비가 전력을 끊고 안전하게 작동 할 수 있도록 보장합니다. 반면 진공 차단기는 정상적인 작동과 장애의 경우 시스템을 보호합니다.


특징:

1오염, 높은 온도 및 낮은 온도 저항력, 그리고 연소 또는 폭발 위험성이 강한.

2완전히 폐쇄 된 구조, 방안에 SF6 가스가 가득, 우수한 밀폐 성능, 고 온도 및 습기 지역에서 사용하기에 적합합니다.

3. 정보 분석을 위해 지능형 컨트롤러로 전류를 출력하는 전류 변환기 (CT) 를 장착합니다. 변환 비율은 조절이 가능합니다.그리고 연결 단말기는 해당 단말기 소켓에 연결될 수 있습니다..

4작동 메커니즘은 혁신적이고 간단하며, 작은 크기와 가벼운 무게로 안전하고 신뢰할 수있는 작동을 보장합니다.

5외면 껍질에는 "에너지 저장", "열린" 및 "접근" 상태를 나타내는 눈에 띄는 지표가 있습니다.

적용:

1광산 작업: ZW20 스위치는 광산 작업에서 지하 및 표면 광산의 전기 장비 및 전력 유통 네트워크의 제어 및 보호를 위해 사용됩니다.

2데이터 센터: 스위치는 데이터 센터에서 중요한 IT 인프라를 위한 신뢰할 수 있는 전력 분배와 보호를 보장하기 위해 사용됩니다.효율적인 부하 전환 및 전기 장애에 대한 보호.

3석유 및 가스 산업: ZW20 스위치는 석유 및 가스 산업에서 정유소, 파이프 라인 및 해상 플랫폼의 전기 장비를 제어하고 보호하기위한 응용 프로그램을 찾습니다.

4인프라 프로젝트: 스위치는 공항, 항만 및 경기장과 같은 다양한 인프라 프로젝트에서 신뢰할 수있는 전력 분배 및 보호를 위해 사용됩니다.

5물 및 폐수 처리 시설: ZW20 스위치는 물 및 폐수 처리 시설에서 사용되며 펌프 스테이션, 처리 시설,및 유통망.

상태:

1대기온도: -40°C ~ +70°C

2고도: 해발 3000m를 초과하지 않습니다.

3주변 공기는 먼지, 연소, 부식 가스, 증기 또는 소금 안개로 오염될 수 있습니다. 오염 수준: 레벨 IV.

4바람 속도는 34m/s를 초과해서는 안 됩니다 (실린더 표면에 700Pa의 압력과 동등합니다).

5외부 스위치장치 및 제어 장비에서 발생하는 진동 또는 지진 활동은 방치 될 수 있습니다.

62차 시스템에서 유발되는 전자기 간섭의 진폭은 1.6kV를 초과하지 않습니다.




기술 매개 변수:

ZW20-12 ((F)

GW9-10

GW9 시리즈 외부 단속 스위치 도입
