진공 경계 로드 스위치 고전압 전기 회로 차단기 자동 컨트롤러와 함께 쉬운 조작
제품 설명:

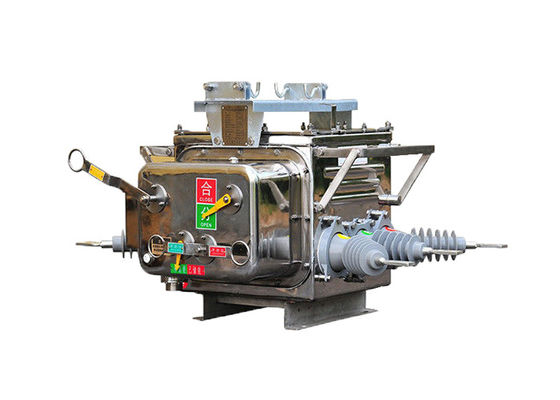

ZW20-12 ((F) 진공 차단기는 3단계 AC 50Hz의 10kV 배급 라인에 적합합니다.
그것은 ZW20-12 야외 고전압 AC 진공 회로 차단기, 섹셔널라이저 컨트롤러, PDA 휴대용 컴퓨터 및 기타 구성 요소로 구성됩니다.전기 연결 은 항공 플러그 와 외부 에 봉인 된 제어 케이블 을 통해 이루어진다.
고장 감지, 보호 제어, 통신 기능이 있습니다.그것은 자동으로 결함 섹션을 분리하고 결함이 발생 후 매우 짧은 시간에 건강한 섹션에 전력을 복원 할 수 있습니다또한 다기능 모니터링, 시스템 장비의 정보 조회,유통 시스템의 지리적 정보 시스템의 사용자 정보 및 유지보수 상태의 온라인 표시그것은 컴퓨터 보조 된 유통 자동화의 고급 단계입니다.
컨트롤러의 특징:
1485/232 통신 인터페이스를 장착하거나 광섬유 또는 무선 통신을 통해 장거리 모니터링을 달성 할 수 있습니다. 다시 닫은 후에는 가속 기능을 가지고 있습니다.영구 결함으로 인해 스위치가 다시 닫히면.
2영구적인 고장이 발생하면 자동으로 가속이 가속됩니다.
3원격 제어/수동으로 가속을 가동하고 다시 잠금: 사용자가 선을 수리하고 전원을 복원 한 후, 지식 칼 스위치를 제거하는 것을 잊으면,가속을 가속시켜야 합니다.
4다시 닫는 지연 시간은 세 번의 시도 모두에 조정 될 수 있습니다.
5.트리트/리클로싱 회로는 잘못된 동작을 방지하도록 설계되어 있으며, 리클로싱 방지 기능을 갖추고 있습니다.
6제로 시퀀스 전류는 구역 내부와 외부의 결함을 구별할 수 있습니다.
7원격 제어 트립 / 재 닫는 것은 잘못된 작동을 방지하는 디자인을 채택합니다.
적용:
1전력 분배 서브 스테이션: ZW20 스위치는 일반적으로 실내 및 실외의 전력 분배 서브 스테이션에서 사용됩니다. 그것은 부하 전환, 구간화,유통망의 고장 보호.
2산업 시설: ZW20 스위치는 중압 전력 배포가 필요한 산업 시설에서 응용됩니다. 전기 장비를 제어하고 보호하는 데 사용됩니다.모터와 같이, 트랜스포머, 발전기.
3상업 건물: 이 스위치는 쇼핑몰, 사무실 단지 및 병원 등 상업 건물에서 안정적이고 안전한 전력 배포를 위해 사용됩니다.그것은 효율적인 부하 전환을 보장하고 중요한 전기 부하를 보호.
4재생 에너지 시스템: ZW20 스위치는 태양광 발전소와 풍력 발전소와 같은 재생 에너지 시스템에 적합합니다.이 시스템에서 중전압 회로의 전환 및 보호를 촉진.
5철도 전기화: 스위치는 철도 전기화 프로젝트에서 철도 네트워크에 대한 전력 공급을 제어하고 보호하는 데 사용됩니다.그것은 기차 운용에 대한 신뢰할 수 있고 안전한 전력 분배를 보장합니다..
6광산 작업: ZW20 스위치는 광산 작업에서 지하 및 표면 광산의 전기 장비 및 전력 유통 네트워크의 제어 및 보호를 위해 사용됩니다.
7데이터 센터: 스위치는 데이터 센터에서 중요한 IT 인프라를 위한 신뢰할 수 있는 전력 분배와 보호를 보장하기 위해 사용됩니다.효율적인 부하 전환 및 전기 장애에 대한 보호.
8석유 및 가스 산업: ZW20 스위치는 석유 및 가스 산업에서 정유소, 파이프 라인 및 해상 플랫폼의 전기 장비를 제어하고 보호하기위한 응용 프로그램을 찾습니다.
9인프라 프로젝트: 스위치는 공항, 항만 및 경기장과 같은 다양한 인프라 프로젝트에서 신뢰할 수있는 전력 분배 및 보호를 위해 사용됩니다.
10물 및 폐수 처리 시설: ZW20 스위치는 물 및 폐수 처리 시설에서 사용되며 펌프 스테이션, 처리 시설,및 유통망.
구조:
1제어기는 마이크로 컴퓨터 타입 리레 보호 및 모니터링 장치입니다.
2자연 기상과 응축에 강한 저항력을 가지고 있습니다.
3. 유틸리티 모델은 항공 연결기로 스위치 몸과 연결되어 있습니다;
4좋은 연결 신뢰성 및 높은 보호 수준.
아날로그 입력 채널이 네 개 있습니다. A 단계 전류, C 단계 전류, 시퀀스 전류, BC 단계 전압.컨트롤러는 모델의 값을 실시간으로 모니터링하고 고정 값과 비교하여 라인의 결함을 감지합니다., 그리고 그에 따른 처리를 수행합니다.
상태:
1 주변 공기 온도: -40 °C ~ + 70 °C
2 고도: 최대 3000m
3 주변 공기는 먼지, 연소, 부식 가스, 증기 또는 소금 스프레이로 오염될 수 있습니다. 오염 수준: IV급:
4 바람 속도는 34m / s를 초과하지 않습니다 (실린더 표면에 700 Pa에 해당합니다);
5 스위치장치 및 제어장치 외부로부터의 진동이나 지상 움직임은 무시할 수 있습니다.
2차 시스템에서 유도된 전자기 간섭의 진폭은 1.6kV를 초과하지 않습니다.
기술 매개 변수:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | ||||||||
| 1 | 정량 전압 | kV | 12 | ||||||||
| 2 | 분쇄의 단열 수준 | 작업 주파수 ((건조 테스트/건조 테스트) | 48 | ||||||||
| 번개 충격 전압 테스트 (피크) | 85 | ||||||||||
| 3 | 지상/단계에서단계로 격리 수준 | 작업 주파수 | 건조 테스트 | 42 | |||||||
| 습기 테스트 | 34 | ||||||||||
| 번개 충격 전압 테스트 (피크) | 75 | ||||||||||
| 4 | 가속 전류 | A | 630, 1250 | ||||||||
| 5 | 가시 단절 전류 | kA | 16, 20, 25 | ||||||||
| 6 | 가시 단류 정전 정전 시간 | 시간 | 30 | ||||||||
| 7 | 단시간 저항 전류 등급 | kA | 16, 20, 25 | ||||||||
| 8 | 가시 단절 기간 | S | 4 | ||||||||
| 9 | 가시 단절 닫기 전류 (피크) | kA | 40, 50, 63 | ||||||||
| 10 | 역류의 정점 | kA | 40, 50, 63 | ||||||||
| 11 | 기계적 수명 | 시간 | 1000 이상 | ||||||||
| 12 | 열용 전류 | 10000 | |||||||||
| 13 | 순중량 | 1kg | 180 | ||||||||
컨트롤러의 기술 파라미터:
| 시리즈 번호 | 매개 변수 | 데이터 | ||||||||
| 1 | 워크 입력 전압 | AC220V | ||||||||
| 2 | 입력 작업 주파수 | 50Hz | ||||||||
| 3 | 입력 전압의 허용 전압 변동 범위 | ±20% | ||||||||
| 4 | 장치의 총 전력 소비량 | <10W | ||||||||
| 5 | 패스 입력 전류의 샘플링 값 | 60-600A | ||||||||
| 6 | 저전압 작동 기준 | 10~140V | ||||||||
| 7 | 입력 전력 값의 허용 샘플링 오류 | ± 5% | ||||||||
| 8 | 초전류 보호 지연 시간 값 | 0.1-0.3s | ||||||||
| 9 | 0계열 전류의 설정 값 | 0.2-6A | ||||||||
| 10 | 토착 행동 지연 시간 | 0~1200 | ||||||||
