전기 경계 진공 차단기 스위치와 갈고리 스위치 스테인리스 스틸 포르셀린 야외용
제품 설명:

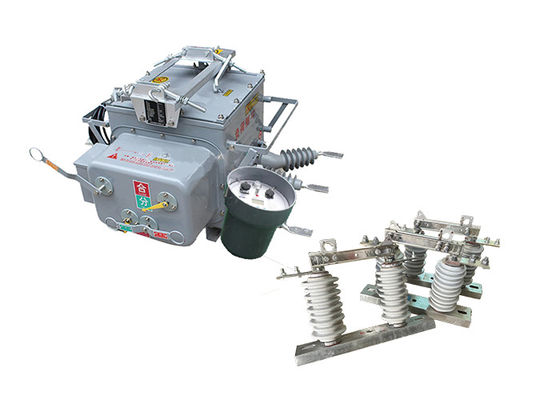

ZW20-12 ((F) 야외 진공 회로 차단기는 진공 차단기, 진공 부하 스위치, 재 폐쇄기 및 섹션화 장치의 기능을 결합하는 다재다능하고 지능적인 장치입니다.10kV 및 13kV 유통 네트워크에서 사용하도록 설계되었습니다.특히 도시와 농촌의 전력망에 적용됩니다.
ZW20-12 ((F) 회로 차단기의 주요 구성 요소는 진공 차단기, CH-40 컨트롤러 및 외부 전압 트랜스포머입니다.진공 차단기는 전기 회로를 중단하고 만드는 책임이, CH-40 컨트롤러는 지능적인 보호 및 제어 기능을 제공합니다. 외부 전압 트랜스포머는 제어 및 모니터링 목적으로 정확한 전압 측정에 도움이됩니다.
The GW9-10 high voltage disconnect switch is an electrical switch that is designed to isolate a section of an electrical network or system from the rest of the system for maintenance or repair purposes일반적으로 고전압 전력 전송 및 유통 시스템에 사용됩니다.
스위치는 오류 또는 과류와 같은 정상 또는 비정상적인 조건에서 열고 닫을 수 있도록 설계되었습니다. 스위치가 열리면,시스템 구간을 나머지 네트워크에서 물리적으로 분리합니다., 그 섹션에 전기가 흐르는 것을 방지합니다.
고전압 단속 스위치는 일반적으로 600 볼트에서 765,000 볼트 사이의 전압에서 작동하도록 설계되었으며 수동 또는 자동으로 작동 할 수 있습니다.보통 전원 전원 기지나 전력 기둥에 설치됩니다., 그리고 그들은 전기 네트워크 인프라의 중요한 구성 요소입니다.
GW9-10 시리즈 격리 스위치가 진공 회로 차단기와 함께 사용할 수있을 때 사용의 이중 효과
컨트롤러의 특징:
1485/232 통신 인터페이스를 장착하거나 광섬유 또는 무선 통신을 통해 장거리 모니터링을 달성 할 수 있습니다. 다시 닫은 후에는 가속 기능을 가지고 있습니다.영구 결함으로 인해 스위치가 다시 닫히면.
2영구적인 고장이 발생하면 자동으로 가속이 가속됩니다.
3원격 제어/수동으로 가속을 가동하고 다시 잠금: 사용자가 선을 수리하고 전원을 복원 한 후, 지식 칼 스위치를 제거하는 것을 잊으면,가속을 가속시켜야 합니다.
4다시 닫는 지연 시간은 세 번의 시도 모두에 조정 될 수 있습니다.
5.트리트/리클로싱 회로는 잘못된 동작을 방지하도록 설계되어 있으며, 리클로싱 방지 기능을 갖추고 있습니다.
6제로 시퀀스 전류는 구역 내부와 외부의 결함을 구별할 수 있습니다.
7원격 제어 트립 / 재 닫는 것은 잘못된 작동을 방지하는 디자인을 채택합니다.
적용:
1단속 스위치 및 접촉 스위치: ZW20-12 ((F) 단속 차단기는 전력 배급 시스템의 링 네트워크 구성에서 단속 스위치 또는 접촉 스위치로 사용할 수 있습니다.유지 보수 또는 결함 상태에서 회로를 열고 닫을 수 있습니다.
2자동 스위치 장치: 자동 스위치 장치로 작동하여 링 네트워크 구성에서 부하 전환을 구현 할 수 있습니다.이 특징은 전력 분배의 유연성과 효율성을 향상시킵니다..
3경계 스위치: 전원 공급의 분기 라인에서, ZW20-12 ((F) 회로 차단기는 경계 스위치 또는 "워치도그"로 기능 할 수 있습니다." 부가선에 장애와 비정상적인 조건으로부터 감시하고 보호하는데 도움이 됩니다.
4. Recloser and Sectionalizer: 회로 차단기는 상부 유통 네트워크에서 재 폐쇄 및 섹셔널라이저로 작동 할 수 있습니다.일시적인 고장 후 자동으로 전력을 복원하고 고장 섹션을 격리 하 고 중단의 영향을 최소화 합니다..
구조:
1컨트롤러는 마이크로 컴퓨터 기반 리레 보호 및 모니터링 장치입니다.
2컨트롤러는 강한 기상 저항과 응축에 대한 보호.
3항공 연결기로 스위치 몸과 연결되어 있습니다.
4연결 신뢰성이 좋고 높은 보호 수준입니다.
컨트롤러는 네 개의 입력 아날로그 채널을 가지고 있습니다. 단계 A 전류, 단계 C 전류, 제로 시퀀스 전류 및 단계 BC 전압.컨트롤러는 이러한 아날로그 입력값을 실시간으로 모니터링하고 정해진 값과 비교하여 라인 오류를 결정하고 대응 조치를 시작합니다..
기술 매개 변수:
ZW20-12 ((F)
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | ||||||||
| 1 | 정량 전압 | kV | 12 | ||||||||
| 2 | 분쇄의 단열 수준 | 작업 주파수 ((건조 테스트/건조 테스트) | 48 | ||||||||
| 번개 충격 전압 테스트 (피크) | 85 | ||||||||||
| 3 | 지상/단계에서단계로 격리 수준 | 작업 주파수 | 건조 테스트 | 42 | |||||||
| 습기 테스트 | 34 | ||||||||||
| 번개 충격 전압 테스트 (피크) | 75 | ||||||||||
| 4 | 가속 전류 | A | 630, 1250 | ||||||||
| 5 | 가시 단절 전류 | kA | 16, 20, 25 | ||||||||
| 6 | 가시 단류 정전 정전 시간 | 시간 | 30 | ||||||||
| 7 | 단시간 저항 전류 등급 | kA | 16, 20, 25 | ||||||||
| 8 | 가시 단절 기간 | S | 4 | ||||||||
| 9 | 가시 단절 닫기 전류 (피크) | kA | 40, 50, 63 | ||||||||
| 10 | 역류의 정점 | kA | 40, 50, 63 | ||||||||
| 11 | 기계적 수명 | 시간 | 1000 이상 | ||||||||
| 12 | 열용 전류 | 10000 | |||||||||
| 13 | 순중량 | 1kg | 180 | ||||||||
GW9-10
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 가등전압 | kV | 12 | |||||||||
| 2 | 가속 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s 단시간 저항 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | 등급 단열 수준 | 번개 파동 저항 전압 (피크) | 극지대 - 지구 (긍정적, 부정적) |
kV | 75 | |||||||
| 횡단파괴 (긍정적, 부정적) |
85 | |||||||||||
| 산업용 주파수 저항 전압 1분) (효율적 가치) |
건조 테스트/습기 테스트 | 극지대 - 지구 | 42 (건조) 34 (습기) |
|||||||||
| 횡단파괴 | 48 (건조) | |||||||||||
| 48 (건조) | ||||||||||||
| 48 (건조) 40 (습기) |
||||||||||||
| 5 | 주 회로 저항 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | 기계적 수명 시간 | 시간 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
