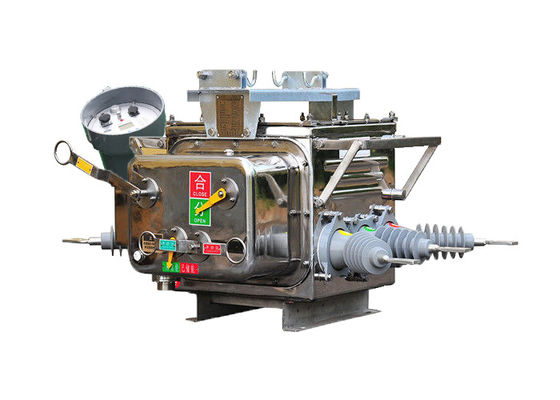

강력한 경계 부하 스위치 ZW20-12 ((F) 시리즈 스마트 컨트롤러와 함께 고전압 진공 회로 차단기
제품 설명:
ZW20-12 ((F) 경계 부하 스위치는 주로 시골 및 도시 10kV 야외 유통 네트워크에서 사용하기 위해 설계된 3단계 AC 50Hz 야외 고전압 스위치 장치입니다.그것은 로드 전류를 처리하는 데 사용됩니다, 과부하 전류, 단장 전류, 그리고 비슷한 시나리오.
경계 로드 스위치는 작동 메커니즘, 전도 회로, 단열 시스템, 밀폐 요소를 포함한 여러 구성 요소로 구성된 3단계 공통 박스 구조를 갖추고 있습니다.,이 부품들은 함께 작동하여 차단기의 효율적이고 안전한 작동을 보장합니다.
또한 ZW20-12 ((F) 경계 부하 스위치는 다양한 유통 자동화 애플리케이션을 지원하는 지능형 원격 단말기를 갖추고 있습니다.강화된 통제 및 모니터링 능력을 허용.
또한 ZW20-12 ((Z) 라는 다른 변종이 있습니다. 그것은 외부 지능형 고전압 AC 진정한 공기 차단기입니다. 그것은 GSM 짧은 메시지 기능을 통합합니다.문자 메시지를 통한 통신을 가능하게 하는.
또한, ZW20-12 ((F) 경계 부하 스위치는 분할 스위치 컨트롤러와 결합하여 야외 분할 고전압 AC 진정한 공기 차단 시스템을 형성 할 수 있습니다.이 조합은 기능 및 서킷 브레이커의 다재다능성을 향상, 보다 포괄적 인 제어 및 보호 기능을 제공합니다.
컨트롤러의 특징:
보호, 자동 제어, 체크 / 질의, 통신, 소프트웨어 관리 및 기타 기능을 가진 지능형 터미널 컨트롤러.
1 완전 기능:완벽 한 라인 보호, 원격 제어, 경보, 원격 모니터링 및 기타 기능.
2 저렴한 비용과 실용성: 통신 하드웨어 투자 없이 GSM 네트워크, SMS 서비스를 열기 위해 SIM 카드를 구입;
지정된 휴대 전화, 정보 암호화, 비밀번호 확인 및 기타 보안 수단의 사용;GSM 모듈은 휴대 전화 번호를 지정 할 수 있으며, 연결 된 휴대 전화 수명을만 허용합니다.원격 제어 및 다른 제어 포인트에 대한 문자 메시지를 암호화· 리모컨과 같은 삶을 제어하는 문자 메시지를 암호화합니다. 미리 설정 - 확인 - 실행 - 학교 리모컨 모드로 돌아가 시스템 제어의 안전을 보장하고 오작동을 방지합니다.
4 시스템 구축이 쉽습니다: 통신 라인을 설정하고 통신 라인을 디버깅 할 필요가 없습니다.SMS 지능 모니터링 단말기를 올바르게 설치하고 SIM 카드를 삽입하십시오.지정된 휴대 전화 번호를 설정, 그리고 시스템이 실행되기 시작합니다.
5 언제 어디서나 이동통신 감시: 신호가 있는 모든 장소에서 특별한 직원이 감시할 필요 없이 실시간으로 모니터링하고 볼 수 있습니다.
특징:
1오염, 높은 온도 및 낮은 온도 저항력, 그리고 연소 또는 폭발 위험성이 강한.
2완전히 폐쇄 된 구조, 방안에 SF6 가스가 가득, 우수한 밀폐 성능, 고 온도 및 습기 지역에서 사용하기에 적합합니다.
3. 정보 분석을 위해 지능형 컨트롤러로 전류를 출력하는 전류 변환기 (CT) 를 장착합니다. 변환 비율은 조절이 가능합니다.그리고 연결 단말기는 해당 단말기 소켓에 연결될 수 있습니다..
4작동 메커니즘은 혁신적이고 간단하며, 작은 크기와 가벼운 무게로 안전하고 신뢰할 수있는 작동을 보장합니다.
5외면 껍질에는 "에너지 저장", "열린" 및 "접근" 상태를 나타내는 눈에 띄는 지표가 있습니다.
구조:
1마이크로 컴퓨터 기반 릴레 보호 및 모니터링 장치는 차단기 시스템의 제어 장치로 사용됩니다.그것은 정확하고 효율적인 릴레 보호 및 모니터링 기능을 제공하기 위해 첨단 마이크로 컴퓨터 기술을 활용.
2. 컨트롤러는 다양한 환경 조건에 견딜 수 있도록 강력한 기상 저항성을 가지고 설계되었습니다. 그것은 또한 응축에 대한 보호 장치가 갖추어져 있습니다.습한 환경에서도 안정적인 작동을 보장합니다..
3안전하고 신뢰할 수 있는 연결을 위해 제어기는 항공 연결 장치를 사용하여 스위치 몸과 연결됩니다. 이러한 연결 장치는 높은 수준의 안정성과 내구성을 제공합니다.컨트롤러와 스위치 사이의 적절한 통신과 기능을 보장합니다..
4제어기는 연결 신뢰성이 뛰어나고 신호 손실 또는 장애 위험을 최소화하며 높은 수준의 보호 수준을 유지합니다.릴레이 보호 및 모니터링 시스템의 무결성과 정확성 확보.
환경 조건:
1. ZW20-12(F) 자동 진공 차단기는 -40 °C에서 +70 °C까지의 넓은 대기 온도 범위 내에서 안정적으로 작동하도록 설계되었습니다.이 온도 허용은 회로 차단기가 다양한 기후 조건에서 효과적으로 작동 할 수 있도록 보장합니다..
2.회로 차단기는 해발 3000m를 초과하지 않는 고도에서 설치하기에 적합합니다. 이 고도 호환성은 다른 지리적 위치에 유연하게 배치 할 수 있습니다.
3. ZW20-12 ((F) 회로 차단기는 먼지, 연소, 부식 가스, 증기 또는 소금 스프레이로 인한 대기 오염에 견딜 수 있도록 설계되었습니다.그것은 IV 클래스 오염 수준 표준을 충족하도록 설계되었습니다, 회로 차단기가 까다롭고 부식성 환경에서도 탄력적이고 작동하도록 보장합니다.
4최대 34m/s의 바람 속도 허용량 (실린더 표면에서 700 Pa에 해당) 으로, 차단기는 성능이나 안정성을 손상시키지 않고 강한 바람에 견딜 수 있습니다.이 바람 속도 저항 은 극한 의 기상 조건 에서 차단기 의 안정적 인 작동 을 보장 한다.
5회로 차단기는 외부 진동이나 지상 운동의 성능에 미치는 영향을 최소화하도록 설계되었습니다.그 구조 와 내부 메커니즘 은 진동 을 흡수 하고 완화 하기 위해 설계 되었습니다, 회로 차단기가 외부 장애에 영향을 받지 않도록 보장합니다.
6. ZW20-12 ((F) 회로 차단기는 2차 시스템에서 유도 된 전자기 간섭 (EMI) 을 제한하도록 설계되었습니다. 2차 시스템에서 유도 된 EMI의 진폭은 1.6kV를 초과하지 않습니다.,회로 차단기가 다른 연결된 장비의 작동을 방해할 수 있는 과도한 전자기 장애를 발생시키지 않도록 하는 것.
기술 매개 변수:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | ||||||||
| 1 | 정량 전압 | kV | 12 | ||||||||
| 2 | 분쇄의 단열 수준 | 작업 주파수 ((건조 테스트/건조 테스트) | 48 | ||||||||
| 번개 충격 전압 테스트 (피크) | 85 | ||||||||||
| 3 | 지상/단계에서단계로 격리 수준 | 작업 주파수 | 건조 테스트 | 42 | |||||||
| 습기 테스트 | 34 | ||||||||||
| 번개 충격 전압 테스트 (피크) | 75 | ||||||||||
| 4 | 가속 전류 | A | 630, 1250 | ||||||||
| 5 | 가시 단절 전류 | kA | 16, 20, 25 | ||||||||
| 6 | 가시 단류 정전 정전 시간 | 시간 | 30 | ||||||||
| 7 | 단시간 저항 전류 등급 | kA | 16, 20, 25 | ||||||||
| 8 | 가시 단절 기간 | S | 4 | ||||||||
| 9 | 가시 단절 닫기 전류 (피크) | kA | 40, 50, 63 | ||||||||
| 10 | 역류의 정점 | kA | 40, 50, 63 | ||||||||
| 11 | 기계적 수명 | 시간 | 1000 이상 | ||||||||
| 12 | 열용 전류 | 10000 | |||||||||
| 13 | 순중량 | 1kg | 180 | ||||||||
컨트롤러의 기술 파라미터:
| 시리즈 번호 | 매개 변수 | 데이터 | ||||||||
| 1 | 워크 입력 전압 | AC220V | ||||||||
| 2 | 입력 작업 주파수 | 50Hz | ||||||||
| 3 | 입력 전압의 허용 전압 변동 범위 | ±20% | ||||||||
| 4 | 장치의 총 전력 소비량 | <10W | ||||||||
| 5 | 패스 입력 전류의 샘플링 값 | 60-600A | ||||||||
| 6 | 저전압 작동 기준 | 10~140V | ||||||||
| 7 | 입력 전력 값의 허용 샘플링 오류 | ± 5% | ||||||||
| 8 | 초전류 보호 지연 시간 값 | 0.1-0.3s | ||||||||
| 9 | 0계열 전류의 설정 값 | 0.2-6A | ||||||||
| 10 | 토착 행동 지연 시간 | 0~1200 | ||||||||
