지능형 컨트롤러와 함께 전기 경계 로드 스위치 자동 / 수동 산업 계획에 사용
제품 설명:

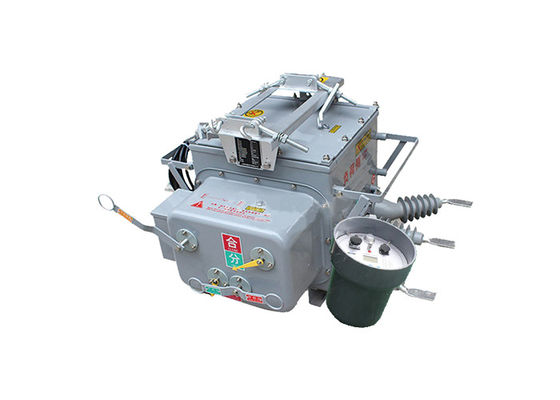

ZW20-12(F) 경계 로드 스위치는 하나의 지능형 장치로 여러 기능을 결합하는 새로운 제품입니다. 그것은 진공 차단기, 진공 로드 스위치,다시 닫기다양한 응용 프로그램에서 다양성과 효율성을 제공하며
경계 로드 스위치의 주요 구성 요소는 진공 차단기, CH-40 컨트롤러 및 외부 전압 변압기입니다. 진공 차단기는 회로의 신뢰할 수있는 중단을 보장합니다.CH-40 컨트롤러가 고급 보호 기능을 제공하는 동안, 제어 및 통신 기능, 배급 자동화 라인 링 네트워크에 선택적으로 제공되는 외부 전압 변압기,양자 PT (전력 변압기) 연결에 사용할 수 있습니다..
이 제품은 10kV 및 13kV 도시 및 농촌 전력 네트워크 공간 링 네트워크에서 널리 사용됩니다.그리고 링 네트워크에서 라인 로드 배포를 위한 자동 스위치 장치또한, 그것은 가맹점 전력 공급 라인의 경계 스위치 (일반적으로 감시 개로 알려져) 로 기능 할 수 있으며, 상부 유통 네트워크의 재 폐쇄 및 섹션화 장치로 기능 할 수 있습니다.
경계 로드 스위치는 원격 관리 기능을 제공하여 효율적인 모니터링 및 제어 기능을 제공합니다. 통신 기능과 함께 보호 및 제어 기능을 통합합니다.유통 자동화 시스템에 원활한 통합을 촉진.
이 장치는 신뢰성 있는 검출 및 판단 메커니즘을 사용하며, mA 수준의 제로 시퀀스 전류와 단계 간 단전 전류를 검출할 수 있다.이것은 자동으로 단相接地 장애와 단계-단계 단절 장애를 제거 할 수 있습니다., 시스템의 오류 관리 능력을 향상시킵니다.
경계 로드 스위치의 주요 스위치는 진공 활 기술을 사용 하 고, 단열 시스템은 SF6 및 N2 혼합 가스 단열을 통합 합니다. 제품은 가스 밀폐를 통합 합니다.폭발 방지, 일본, 독일 및 프랑스의 단열 시스템 기술, 우수한 전반적인 밀폐 성능을 보장합니다. 내부 상자는 SF6과 N2 혼합 가스로 채워집니다.누출을 방지하고 외부 환경의 영향을 받지 않고 장치의 성능을 보장합니다..
경계 로드 스위치의 스프링 작동 메커니즘은 소형화와 성능 최적화를 염두에 두고 설계되었습니다.전통적인 스프링 메커니즘에 비해 더 높은 동작 신뢰성을 가져옵니다.이 설계 개선은 장치의 전반적인 운영 효율과 수명을 향상시킵니다.
컨트롤러 소개:
1485/232 통신 인터페이스를 장착하거나 광섬유 또는 무선 통신을 통해 장거리 모니터링을 달성 할 수 있습니다. 다시 닫은 후에는 가속 기능을 가지고 있습니다.영구 결함으로 인해 스위치가 다시 닫히면.
2영구적인 고장이 발생하면 자동으로 가속이 가속됩니다.
3원격 제어/수동으로 가속을 가동하고 다시 잠금: 사용자가 선을 수리하고 전원을 복원 한 후, 지식 칼 스위치를 제거하는 것을 잊으면,가속을 가속시켜야 합니다.
4다시 닫는 지연 시간은 세 번의 시도 모두에 조정 될 수 있습니다.
5.트리트/리클로싱 회로는 잘못된 동작을 방지하도록 설계되어 있으며, 리클로싱 방지 기능을 갖추고 있습니다.
6제로 시퀀스 전류는 구역 내부와 외부의 결함을 구별할 수 있습니다.
7원격 제어 트립 / 재 닫는 것은 잘못된 작동을 방지하는 디자인을 채택합니다.
특징:
1 강한 퇴색 방지 능력, 높은 온도 및 낮은 온도 강도에 대한 높은 저항력, 연소 및 폭발의 위험이 없습니다.
2 완전히 폐쇄 된 구조, SF6 가스로 채워진 상자, 좋은 밀폐, 고 온도 및 습기 지역에 적합합니다.
3 내장 CT, 정보 분석을 위한 지능형 제어 장치의 출력 전류와 비율을 조정 할 수 있습니다, 연결 단말기가 해당 단말기로 연결됩니다.
4 작동 메커니즘은 새롭고 간단하고 크기가 작고 가볍고 안전하고 신뢰할 수 있습니다.
5 그 껍질 은 "에너지 저장소", "점", "연합" 상태 를 뚜렷 히 나타낸다.
적용:
1상업 건물: 이 스위치는 쇼핑몰, 사무실 단지 및 병원 등 상업 건물에서 안정적이고 안전한 전력 배포를 위해 사용됩니다.그것은 효율적인 부하 전환을 보장하고 중요한 전기 부하를 보호.
2물 및 폐수 처리 시설: ZW20 스위치는 물 및 폐수 처리 시설에서 사용되며 펌프 스테이션, 처리 시설,및 유통망.
3광산 작업: ZW20 스위치는 광산 작업에서 지하 및 표면 광산의 전기 장비 및 전력 유통 네트워크의 제어 및 보호를 위해 사용됩니다.
4재생 에너지 시스템: ZW20 스위치는 태양광 발전소와 풍력 발전소와 같은 재생 에너지 시스템에 적합합니다.이 시스템에서 중전압 회로의 전환 및 보호를 촉진.
5철도 전기화: 스위치는 철도 전기화 프로젝트에서 철도 네트워크에 대한 전력 공급을 제어하고 보호하는 데 사용됩니다.그것은 기차 운용에 대한 신뢰할 수 있고 안전한 전력 분배를 보장합니다..
6자동 스위치 장치: 자동 스위치 장치로 작동하여 링 네트워크 구성에서 부하 전환을 구현 할 수 있습니다.이 특징은 전력 분배의 유연성과 효율성을 향상시킵니다..
기술 파라미터:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | ||||||||
| 1 | 정량 전압 | kV | 12 | ||||||||
| 2 | 분쇄의 단열 수준 | 작업 주파수 ((건조 테스트/건조 테스트) | 48 | ||||||||
| 번개 충격 전압 테스트 (피크) | 85 | ||||||||||
| 3 | 지상/단계에서단계로 격리 수준 | 작업 주파수 | 건조 테스트 | 42 | |||||||
| 습기 테스트 | 34 | ||||||||||
| 번개 충격 전압 테스트 (피크) | 75 | ||||||||||
| 4 | 가속 전류 | A | 630, 1250 | ||||||||
| 5 | 가시 단절 전류 | kA | 16, 20, 25 | ||||||||
| 6 | 가시 단류 정전 정전 시간 | 시간 | 30 | ||||||||
| 7 | 단시간 저항 전류 등급 | kA | 16, 20, 25 | ||||||||
| 8 | 가시 단절 기간 | S | 4 | ||||||||
| 9 | 가시 단절 닫기 전류 (피크) | kA | 40, 50, 63 | ||||||||
| 10 | 역류의 정점 | kA | 40, 50, 63 | ||||||||
| 11 | 기계적 수명 | 시간 | 1000 이상 | ||||||||
| 12 | 열용 전류 | 10000 | |||||||||
| 13 | 순중량 | 1kg | 180 | ||||||||
컨트롤러의 기술 파라미터:
| 시리즈 번호 | 매개 변수 | 데이터 | ||||||||
| 1 | 워크 입력 전압 | AC220V | ||||||||
| 2 | 입력 작업 주파수 | 50Hz | ||||||||
| 3 | 입력 전압의 허용 전압 변동 범위 | ±20% | ||||||||
| 4 | 장치의 총 전력 소비량 | <10W | ||||||||
| 5 | 패스 입력 전류의 샘플링 값 | 60-600A | ||||||||
| 6 | 저전압 작동 기준 | 10~140V | ||||||||
| 7 | 입력 전력 값의 허용 샘플링 오류 | ± 5% | ||||||||
| 8 | 초전류 보호 지연 시간 값 | 0.1-0.3s | ||||||||
| 9 | 0계열 전류의 설정 값 | 0.2-6A | ||||||||
| 10 | 토착 행동 지연 시간 | 0~1200 | ||||||||
