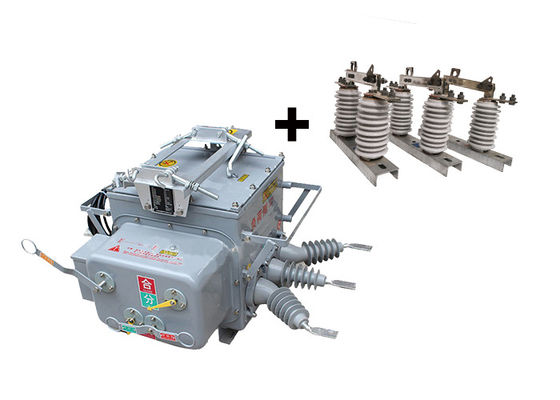

컨트롤러와 함께 3단계 AC 경계 부하 스위치 VCB 10kV 13kV 야외 단속 스위치와 함께 사용

컨트롤러와 함께 3단계 AC 경계 부하 스위치 VCB 10kV 13kV 야외 단속 스위치와 함께 사용

제품 설명:

ZW20-12 ((F) 야외 진공 회로 차단기는 진공 차단기, 진공 부하 스위치, 재 폐쇄기 및 섹션화 장치의 기능을 결합하는 다재다능하고 지능적인 장치입니다.10kV 및 13kV 유통 네트워크에서 사용하도록 설계되었습니다.특히 도시와 농촌의 전력망에 적용됩니다.

ZW20-12 ((F) 회로 차단기의 주요 구성 요소는 진공 차단기, CH-40 컨트롤러 및 외부 전압 트랜스포머입니다.진공 차단기는 전기 회로를 중단하고 만드는 책임이, CH-40 컨트롤러는 지능적인 보호 및 제어 기능을 제공합니다. 외부 전압 트랜스포머는 제어 및 모니터링 목적으로 정확한 전압 측정에 도움이됩니다.

GW9-10 외부 단속 스위치는 일반적으로 고전압 전송 및 유통 시스템에서 유지 보수 또는 수리 작업을 위해 네트워크의 섹션을 격리하는 데 사용됩니다.또한 전기적 위험 에서 노동자 를 보호하기 위한 안전 장치 로 사용 됩니다, 예를 들어 시스템의 살아있는 부분과 우연한 접촉.

그들은 높은 전압과 전류를 처리하도록 설계되었으며, 그들은 종종 극한 온도, 바람과 같은 혹독한 환경 조건에 노출되는 야외 장소에 설치됩니다.,비, 먼지. 따라서, 그들은 이러한 조건에 견딜 수 있도록 만들어졌으며 종종 강철이나 알루미늄과 같은 내구성 있는 재료로 만들어집니다.

Toutdoor 단속 스위치는 특정 응용 프로그램 및 요구 사항에 따라 다양한 유형 및 구성으로 제공됩니다. 예를 들어 일부 VEI는 실내 사용에 설계되었습니다.다른 것들은 야외 사용에 적합합니다.어떤 것들은 수동으로 작동하도록 설계되어 있고 다른 것들은 자동화되어 원격으로 작동할 수 있습니다.

VEI는 회로를 격리하는 주요 기능 외에도 다른 중요한 특징을 가지고 있습니다. 예를 들어 상태 (열린 또는 닫힌) 의 시각적 표시를 제공하는 것,그리고 단열기가 열려있을 때 회로가 전원을 공급하지 않도록 보장합니다.

GW9-10 시리즈 격리 스위치가 진공 회로 차단기와 함께 사용할 수있을 때 사용의 이중 효과



컨트롤러의 특징:

1485/232 통신 인터페이스를 장착하거나 광섬유 또는 무선 통신을 통해 장거리 모니터링을 달성 할 수 있습니다. 다시 닫은 후에는 가속 기능을 가지고 있습니다.영구 결함으로 인해 스위치가 다시 닫히면.

2영구적인 고장이 발생하면 자동으로 가속이 가속됩니다.

3원격 제어/수동으로 가속을 가동하고 다시 잠금: 사용자가 선을 수리하고 전원을 복원 한 후, 지식 칼 스위치를 제거하는 것을 잊으면,가속을 가속시켜야 합니다.

4다시 닫는 지연 시간은 세 번의 시도 모두에 조정 될 수 있습니다.

5.트리트/리클로싱 회로는 잘못된 동작을 방지하도록 설계되어 있으며, 리클로싱 방지 기능을 갖추고 있습니다.

6제로 시퀀스 전류는 구역 내부와 외부의 결함을 구별할 수 있습니다.

7원격 제어 트립 / 재 닫는 것은 잘못된 작동을 방지하는 디자인을 채택합니다.



특징:

1ZW20-12(F) 자동 진공 차단기는 오염에 견딜 수있는 강력한 능력을 보여줍니다. 그것은 환경 오염 물질의 영향에 저항하도록 설계되었습니다.오염 상태에서도 안정적인 성능을 보장합니다.또한 높은 온도 및 낮은 온도 저항을 나타내며 다양한 온도 환경에서 작동 할 수 있습니다. 또한 차단기는 연소 또는 폭발 위험을 초래하지 않습니다.전반적인 안전성 강화.

2완전히 폐쇄 된 구조를 특징으로, 회로 차단기는 장 안에 SF6 가스로 채워집니다.이 설계는 우수한 밀폐 성능을 제공합니다.높은 온도와 습한 지역에서 사용하기에 적합합니다밀폐 된 장치는 외부 요소로부터 내부 구성 요소를 보호하여 최적의 성능과 수명을 보장합니다.

3.회로 차단기는 정보 분석을 위해 지능형 컨트롤러로 전류를 출력하는 전류 변압기 (CT) 가 장착되어 있습니다. CT의 변환 비율은 조절됩니다.시스템 구성에 유연성을 허용합니다연결 단말기는 해당 단말기 소켓에 쉽게 연결할 수 있으며 편리한 설치 및 유지 보수 프로세스를 촉진합니다.

4.회로 차단기의 작동 메커니즘은 혁신적이고 간단하며, 그 결과 콤팩트한 크기 및 가벼운 구조입니다. 이 설계는 안전하고 신뢰할 수있는 작동을 보장합니다.고장나 실패의 위험을 최소화또한, 콤팩트한 크기는 공간을 절약하고 쉽게 조작할 수 있습니다.

5.회로 차단기의 외부 가구에는 "에너지 저장", "열린" 및 "결결" 상태를 나타내는 눈에 띄는 표시가 있습니다. 이러한 표시는 명확한 시각적 신호를 제공합니다.단속기의 작동 상태를 쉽게 식별할 수 있도록이 시각적 피드백은 운영 효율성을 향상시키고 차단기의 상태를 정확하게 모니터링 할 수 있습니다.




구조:

1마이크로 컴퓨터 기반 릴레 보호 및 모니터링 장치는 차단기 시스템의 제어 장치로 사용됩니다.그것은 정확하고 효율적인 릴레 보호 및 모니터링 기능을 제공하기 위해 첨단 마이크로 컴퓨터 기술을 활용.

2. 컨트롤러는 다양한 환경 조건에 견딜 수 있도록 강력한 기상 저항성을 가지고 설계되었습니다. 그것은 또한 응축에 대한 보호 장치가 갖추어져 있습니다.습한 환경에서도 안정적인 작동을 보장합니다..

3안전하고 신뢰할 수 있는 연결을 위해 제어기는 항공 연결 장치를 사용하여 스위치 몸과 연결됩니다. 이러한 연결 장치는 높은 수준의 안정성과 내구성을 제공합니다.컨트롤러와 스위치 사이의 적절한 통신과 기능을 보장합니다..

4제어기는 연결 신뢰성이 뛰어나고 신호 손실 또는 장애 위험을 최소화하며 높은 수준의 보호 수준을 유지합니다.릴레이 보호 및 모니터링 시스템의 무결성과 정확성 확보.

상태:

1고도: 2000m

2실내 온도: -30°C~+55°C

최고 연평균 온도는 20°C

최대 하루 평균 온도는 30°C입니다.

3상대 습도: 95% (25°C)

4지진 용량: 지상 가속 0.3g

지상 수직 가속 0.15g

세 개의 시노스 파도를 작동하는 동안

안전 요인 167

5지진 강도는 7도

6최대 일일 온도차25°C

7설치 장소:공중, 10kV 상공 선 사용자 책임 경계점

8토착 방법:중립 지점은 접촉하지 않습니다, 활 억제 코일 토착 및 낮은 저항 토착




기술 매개 변수:

ZW20-12 ((F)

GW9-10
