자동 제한 부하 진공 차단 스위치 표준 IEC62271-100 전력 분배 서브 스테이션
제품 설명:

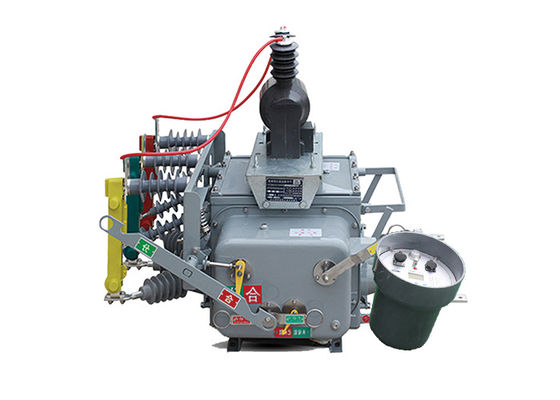

ZW20-12 경계 부하 스위치는 3단계 AC 50Hz 야외 고전압 스위치 기기입니다. 주로 농업 및 도시 네트워크의 10kV 야외 유통 시스템에 사용됩니다.그것은 로드 전환에 사용됩니다, 부하 분쇄, 과부하 전류, 단회로 전류 및 유사한 응용 프로그램.
전체 구조는 작동 메커니즘, 전도 회로, 단열 시스템, 밀폐 요소 및 주택으로 구성된 3 단계 공통 박스 유형입니다.
이 장비는 적절한 지능형 원격 단말기로 장착되어 있으며, 유통 자동화 애플리케이션의 요구 사항을 충족합니다.
• GSM SMS 기능을 가진 지능형 컨트롤러와 결합하면 ZW20-12 ((Z) 야외 지능형 고전압 AC 진공 차단기가됩니다.
• 섹셔널라이저 컨트롤러와 결합하면 ZW20-12 ((F) 야외 섹셔널라이저 고전압 AC 진공 차단기가됩니다.
컨트롤러의 특징:
지능형 터미널 컨트롤러는 보호, 자동 제어, 검사 / 질의, 통신 및 소프트웨어 관리와 같은 기능을 가지고 있습니다.
1전체적인 기능:
• 회로 보호, 원격 제어, 경보 및 원격 모니터링과 같은 다양한 기능을 완벽하게 구현합니다.
2낮은 비용과 실용성:
• GSM 네트워크에 대한 통신 하드웨어 투자가 필요하지 않습니다. SIM 카드를 구입하고 SMS 서비스를 활성화하십시오.
3여러 가지 보안 조치:
• 지정 된 휴대 전화, 정보 암호화, 비밀번호 확인 및 기타 보안 조치를 사용 합니다.
• GSM 모듈은 휴대 전화 번호를 지정할 수 있으며 연결된 전화기에서 명령을만 받아들일 수 있습니다.
• 원격 제어 장치 및 다른 명령에 대한 통신 메시지는 암호화됩니다.
• 시스템 제어의 보안을 보장하고 오작동을 방지하기 위해 미리 설정된 확인 실행 확인 원격 제어 방법을 사용합니다.
4간단한 시스템 구성:
• 통신 라인이나 디버그 통신 라인을 설치할 필요가 없습니다.
• SMS 지능형 모니터링 단말기를 올바르게 설치하고 SIM 카드를 삽입하고 지정된 휴대 전화 번호를 설정하면 시스템이 작동합니다.
5언제 어디서나 모바일 모니터링:
• 실시간 모니터링 및 시청은 신호가있는 모든 장소에서 모니터링에 직원이 배치 될 필요없이 수행 할 수 있습니다.
적용:
1단속 스위치 및 접촉 스위치: ZW20-12 ((F) 단속 차단기는 전력 배급 시스템의 링 네트워크 구성에서 단속 스위치 또는 접촉 스위치로 사용할 수 있습니다.유지 보수 또는 결함 상태에서 회로를 열고 닫을 수 있습니다.
2자동 스위치 장치: 자동 스위치 장치로 작동하여 링 네트워크 구성에서 부하 전환을 구현 할 수 있습니다.이 특징은 전력 분배의 유연성과 효율성을 향상시킵니다..
3경계 스위치: 전원 공급의 분기 라인에서, ZW20-12 ((F) 회로 차단기는 경계 스위치 또는 "워치도그"로 기능 할 수 있습니다." 부가선에 장애와 비정상적인 조건으로부터 감시하고 보호하는데 도움이 됩니다.
4. Recloser and Sectionalizer: 회로 차단기는 상부 유통 네트워크에서 재 폐쇄 및 섹셔널라이저로 작동 할 수 있습니다.일시적인 고장 후 자동으로 전력을 복원하고 고장 섹션을 격리 하 고 중단의 영향을 최소화 합니다..
특징:
1오염, 높은 온도 및 낮은 온도 저항력, 그리고 연소 또는 폭발 위험성이 강한.
2완전히 폐쇄 된 구조, 방안에 SF6 가스가 가득, 우수한 밀폐 성능, 고 온도 및 습기 지역에서 사용하기에 적합합니다.
3. 정보 분석을 위해 지능형 컨트롤러로 전류를 출력하는 전류 변환기 (CT) 를 장착합니다. 변환 비율은 조절이 가능합니다.그리고 연결 단말기는 해당 단말기 소켓에 연결될 수 있습니다..
4작동 메커니즘은 혁신적이고 간단하며, 작은 크기와 가벼운 무게로 안전하고 신뢰할 수있는 작동을 보장합니다.
5외면 껍질에는 "에너지 저장", "열린" 및 "접근" 상태를 나타내는 눈에 띄는 지표가 있습니다.
기술 매개 변수:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | ||||||||
| 1 | 정량 전압 | kV | 12 | ||||||||
| 2 | 분쇄의 단열 수준 | 작업 주파수 ((건조 테스트/건조 테스트) | 48 | ||||||||
| 번개 충격 전압 테스트 (피크) | 85 | ||||||||||
| 3 | 지상/단계에서단계로 격리 수준 | 작업 주파수 | 건조 테스트 | 42 | |||||||
| 습기 테스트 | 34 | ||||||||||
| 번개 충격 전압 테스트 (피크) | 75 | ||||||||||
| 4 | 가속 전류 | A | 630, 1250 | ||||||||
| 5 | 가시 단절 전류 | kA | 16, 20, 25 | ||||||||
| 6 | 가시 단류 정전 정전 시간 | 시간 | 30 | ||||||||
| 7 | 단시간 저항 전류 등급 | kA | 16, 20, 25 | ||||||||
| 8 | 가시 단절 기간 | S | 4 | ||||||||
| 9 | 가시 단절 닫기 전류 (피크) | kA | 40, 50, 63 | ||||||||
| 10 | 역류의 정점 | kA | 40, 50, 63 | ||||||||
| 11 | 기계적 수명 | 시간 | 1000 이상 | ||||||||
| 12 | 열용 전류 | 10000 | |||||||||
| 13 | 순중량 | 1kg | 180 | ||||||||
컨트롤러의 기술 파라미터:
| 시리즈 번호 | 매개 변수 | 데이터 | ||||||||
| 1 | 워크 입력 전압 | AC220V | ||||||||
| 2 | 입력 작업 주파수 | 50Hz | ||||||||
| 3 | 입력 전압의 허용 전압 변동 범위 | ±20% | ||||||||
| 4 | 장치의 총 전력 소비량 | <10W | ||||||||
| 5 | 패스 입력 전류의 샘플링 값 | 60-600A | ||||||||
| 6 | 저전압 작동 기준 | 10~140V | ||||||||
| 7 | 입력 전력 값의 허용 샘플링 오류 | ± 5% | ||||||||
| 8 | 초전류 보호 지연 시간 값 | 0.1-0.3s | ||||||||
| 9 | 0계열 전류의 설정 값 | 0.2-6A | ||||||||
| 10 | 토착 행동 지연 시간 | 0~1200 | ||||||||
