지능형 고전압 3단계 회색 진공 회로 차단기
제품 설명:

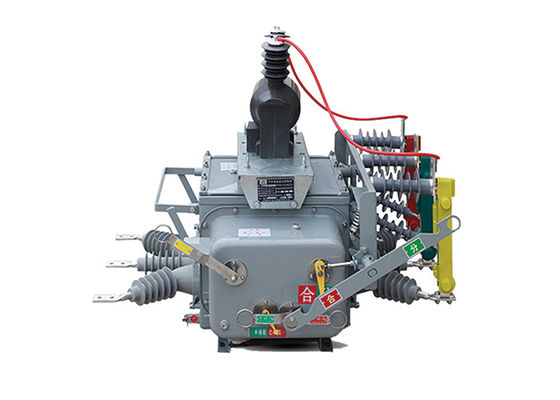

ZW20-12 ((F) 고전압 진공 회로 차단기는 진공 차단기, 진공 부하 스위치, 재 폐쇄기 및 섹션화 장치의 기능을 결합하는 다재다능하고 지능적인 장치입니다.10kV 및 13kV 유통 네트워크에서 사용하도록 설계되었습니다.특히 도시와 농촌의 전력망에 적용됩니다.
ZW20-12 ((F) 회로 차단기의 주요 구성 요소는 진공 차단기, CH-40 컨트롤러 및 외부 전압 트랜스포머입니다.진공 차단기는 전기 회로를 중단하고 만드는 책임이, CH-40 컨트롤러는 지능적인 보호 및 제어 기능을 제공합니다. 외부 전압 트랜스포머는 제어 및 모니터링 목적으로 정확한 전압 측정에 도움이됩니다.
컨트롤러의 특징:
지능형 터미널 컨트롤러는 보호, 자동 제어, 검사 / 질의, 통신 및 소프트웨어 관리와 같은 기능을 가지고 있습니다.
1전체적인 기능:
• 회로 보호, 원격 제어, 경보 및 원격 모니터링과 같은 다양한 기능을 완벽하게 구현합니다.
2낮은 비용과 실용성:
• GSM 네트워크에 대한 통신 하드웨어 투자가 필요하지 않습니다. SIM 카드를 구입하고 SMS 서비스를 활성화하십시오.
3여러 가지 보안 조치:
• 지정 된 휴대 전화, 정보 암호화, 비밀번호 확인 및 기타 보안 조치를 사용 합니다.
• GSM 모듈은 휴대 전화 번호를 지정할 수 있으며 연결된 전화기에서 명령을만 받아들일 수 있습니다.
• 원격 제어 장치 및 다른 명령에 대한 통신 메시지는 암호화됩니다.
• 시스템 제어의 보안을 보장하고 오작동을 방지하기 위해 미리 설정된 확인 실행 확인 원격 제어 방법을 사용합니다.
4간단한 시스템 구성:
• 통신 라인이나 디버그 통신 라인을 설치할 필요가 없습니다.
• SMS 지능형 모니터링 단말기를 올바르게 설치하고 SIM 카드를 삽입하고 지정된 휴대 전화 번호를 설정하면 시스템이 작동합니다.
5언제 어디서나 모바일 모니터링:
• 실시간 모니터링 및 시청은 신호가있는 모든 장소에서 모니터링을 위해 직원이 배치 할 필요없이 수행 할 수 있습니다.
특징:
1높은 파기 능력: 높은 결함 전류를 중단하고 과류 상태에서 전기 시스템을 보호 할 수 있습니다.
2컴팩트 디자인: 스위치는 컴팩트하고 공간을 절약하도록 설계되어 다양한 설치 환경에 적합합니다.
3신뢰성 높은 성능: 스위치에 사용 된 진공 인터프터 기술은 신뢰할 수있는 스위치 작업과 최소한의 유지 보수 요구 사항을 보장합니다.
4전기 및 기계적 수명: 스위치는 높은 내구성 및 내구성을 갖춘 긴 운영 수명을 갖도록 설계되었습니다.
5보호 기능: 과전류 보호, 단류 보호 및 전기 시스템을 보호하기 위한 다른 보호 조치와 같은 기능을 포함 할 수 있습니다.
6원격 제어 및 모니터링: ZW20 시리즈의 일부 모델은 원격 제어 및 모니터링 기능을 제공하여 편리한 조작 및 상태 모니터링을 허용 할 수 있습니다.
환경 조건:
1. ZW20-12(F) 자동 진공 차단기는 -40 °C에서 +70 °C까지의 넓은 대기 온도 범위 내에서 안정적으로 작동하도록 설계되었습니다.이 온도 허용은 회로 차단기가 다양한 기후 조건에서 효과적으로 작동 할 수 있도록 보장합니다..
2.회로 차단기는 해발 3000m를 초과하지 않는 고도에서 설치하기에 적합합니다. 이 고도 호환성은 다른 지리적 위치에 유연하게 배치 할 수 있습니다.
3. ZW20-12 ((F) 회로 차단기는 먼지, 연소, 부식 가스, 증기 또는 소금 스프레이로 인한 대기 오염에 견딜 수 있도록 설계되었습니다.그것은 IV 클래스 오염 수준 표준을 충족하도록 설계되었습니다, 회로 차단기가 까다롭고 부식성 환경에서도 탄력적이고 작동하도록 보장합니다.
4최대 34m/s의 바람 속도 허용량 (실린더 표면에서 700 Pa에 해당) 으로, 차단기는 성능이나 안정성을 손상시키지 않고 강한 바람에 견딜 수 있습니다.이 바람 속도 저항 은 극한 의 기상 조건 에서 차단기 의 안정적 인 작동 을 보장 한다.
5회로 차단기는 외부 진동이나 지상 운동의 성능에 미치는 영향을 최소화하도록 설계되었습니다.그 구조 와 내부 메커니즘 은 진동 을 흡수 하고 완화 하기 위해 설계 되었습니다, 회로 차단기가 외부 장애에 영향을 받지 않도록 보장합니다.
6. ZW20-12 ((F) 회로 차단기는 2차 시스템에서 유도 된 전자기 간섭 (EMI) 을 제한하도록 설계되었습니다. 2차 시스템에서 유도 된 EMI의 진폭은 1.6kV를 초과하지 않습니다.,회로 차단기가 다른 연결된 장비의 작동을 방해할 수 있는 과도한 전자기 장애를 발생시키지 않도록 하는 것.
기술 매개 변수:
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | ||||||||
| 1 | 정량 전압 | kV | 12 | ||||||||
| 2 | 분쇄의 절연 수준 | 작업 주파수 ((건조 테스트/건조 테스트) | 48 | ||||||||
| 번개 충격 전압 테스트 (피크) | 85 | ||||||||||
| 3 | 지상/단계에서단계로 격리 수준 | 작업 주파수 | 건조 테스트 | 42 | |||||||
| 습기 테스트 | 34 | ||||||||||
| 번개 충격 전압 테스트 (피크) | 75 | ||||||||||
| 4 | 가속 전류 | A | 630, 1250 | ||||||||
| 5 | 가시 단절 전류 | kA | 16, 20, 25 | ||||||||
| 6 | 가시 단류 정전 정전 시간 | 시간 | 30 | ||||||||
| 7 | 단시간 저항 전류 등급 | kA | 16, 20, 25 | ||||||||
| 8 | 가시 단절 기간 | S | 4 | ||||||||
| 9 | 가시 단절 닫기 전류 (피크) | kA | 40, 50, 63 | ||||||||
| 10 | 역류의 정점 | kA | 40, 50, 63 | ||||||||
| 11 | 기계적 수명 | 시간 | 1000 이상 | ||||||||
| 12 | 열량 전류 | 10000 | |||||||||
| 13 | 순중량 | 1kg | 180 | ||||||||
컨트롤러의 기술 파라미터:
| 시리즈 번호 | 매개 변수 | 데이터 | ||||||||
| 1 | 워크 입력 전압 | AC220V | ||||||||
| 2 | 입력 작업 주파수 | 50Hz | ||||||||
| 3 | 입력 전압의 허용 전압 변동 범위 | ±20% | ||||||||
| 4 | 장치의 총 전력 소비량 | <10W | ||||||||
| 5 | 패스 입력 전류의 샘플링 값 | 60-600A | ||||||||
| 6 | 저전압 작동 기준 | 10~140V | ||||||||
| 7 | 입력 전력 값의 허용 샘플링 오류 | ± 5% | ||||||||
| 8 | 초전류 보호 지연 시간 값 | 0.1-0.3s | ||||||||
| 9 | 0계열 전류의 설정 값 | 0.2-6A | ||||||||
| 10 | 토착 행동 지연 시간 | 0~1200 | ||||||||
