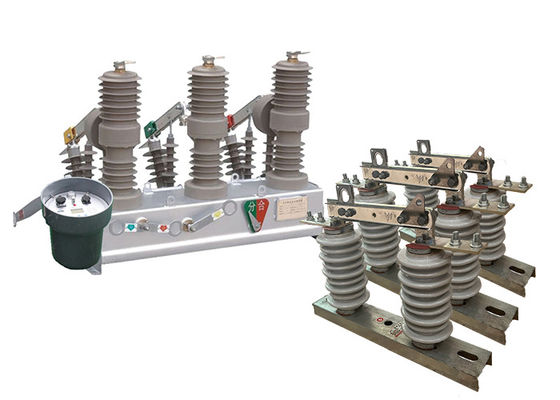

작동하는 호크스틱 지하 전기 섹션라이저 제로 시퀀스 센서 고전압 자동 재설정
제품 설명:
ZW32-12 ((F) 자동 리셋 전기 세क्शन라이저는 3단계 AC 50HZ 야외 유통 장비의 등급 전압이며, 등급 전류는 630A ~ 1250A, 단류는 20kA입니다.주로 충전 전류를 사용했습니다.과정과 단류가 끊어지고 닫혀있는 전기 시스템을 사용하는 경우
그것은 산업 및 광산 회사 설립에 적합하지만 그것의 목표는 보호 및 시스템을 제어하고 농촌 및 일부 빈번한 운영 장소에 적합합니다.
GW9-10 가동된 갈고리 스틱은 유지보수 또는 수리 목적으로 전기 네트워크 또는 시스템의 일부를 나머지 시스템에서 격리하도록 설계된 전기 스위치입니다.일반적으로 고전압 전력 전송 및 유통 시스템에서 사용됩니다..
스위치는 오류 또는 과류와 같은 정상 또는 비정상적인 조건에서 열고 닫을 수 있도록 설계되었습니다. 스위치가 열리면,시스템 구간을 나머지 네트워크에서 물리적으로 분리합니다., 그 섹션에 전기가 흐르는 것을 방지합니다.
고전압 단속 스위치는 일반적으로 600 볼트에서 765,000 볼트 사이의 전압에서 작동하도록 설계되었으며 수동 또는 자동으로 작동 할 수 있습니다.보통 전원 전원 기지나 전력 기둥에 설치됩니다., 그리고 그들은 전기 네트워크 인프라의 중요한 구성 요소입니다.
컨트롤러 소개:
1. 485 / 232 통신 인터페이스, 또는 광섬유를 통해, 무선 원격 모니터링; 다시 닫은 후 가속 기능; 스위치가 무거운 경우,영구 결함 시 자동 가속 가동;
2원격 / 수동 닫기 가속 트리핑, 닫기 다시 닫기: 사용자가 리뉴얼 라인을 후 전력을 전송, 그는 지식 스위치를 제거하는 것을 잊으면, 가속 트리핑 해야 합니다.
33번의 잠금 지연 시간을 조절할 수 있습니다.
4. 점프 닫기 회로는 오작동 방지 디자인을 채택하고 점프 방지 기능을 가지고 있습니다.
5제로 시퀀스 전류는 구역 내 및 구역 밖의 결함을 구별 할 수 있습니다.
6리모컨 스위치는 잘못된 동작을 방지하기 위해 설계되었습니다.
적용:
1서브 스테이션: 일반적으로 중전압 전력 유통의 보호 및 제어를 위해 실내 및 실외 서브 스테이션에서 사용됩니다.진공 회로 차단기는 결함 전류의 신뢰할 수 있는 중단 보장, 과부하 전류 및 부하 전류, 서브 스테이션 장비를 보호합니다.
2산업 및 광업 기업: ZW32-12 진공 차단기는 산업 및 광업 기업의 유통 시스템에서 모터, 트랜스포머,과전류 및 단회로로 인한 기타 전기 장비이 시설의 전력 공급의 안정성과 안전성을 유지하는 데 도움이 됩니다.
3농촌 전력 네트워크: 빈번한 작업에 견딜 수있는 능력으로 인해 진공 회로 차단기는 농촌 전력 네트워크에서 적용하기에 적합합니다.전력망의 효율적인 세분화를 허용합니다.또한 제어 장치가 장착되면 유통망을 자동화하여 농촌 전력 시스템의 신뢰성과 효율성을 향상시킵니다.
4상업 건물: 진공 회로 차단기는 또한 상업 건물에서 전력 배포 및 보호에 사용됩니다. 그것은 전기 시스템의 안전하고 신뢰할 수있는 작동을 보장합니다.장비의 손상을 방지하고 정지 시간을 최소화합니다..
구조:
로드 브레이크 스위치는 설치, 고정 및 들어올리는 기둥, 기저 및 서스펜션으로 구성됩니다.
1진공 차단기로 장착 된 기둥 고전압 부하 정전 스위치는 안정적이고 신뢰할 수있는 정전 성능을 가지고 있으며, 발화 및 폭발 위험, 안전, 유지 보수 무료, 작은 크기,가벼운 무게와 긴 사용 기간, 등등
특징
2. 로드 브레이크 스위치는 잘 밀폐되어 있으며, 습기 방지 및 탈습 기능을 갖습니다.
3로드 브레이크 스위치의 폐쇄 및 개방은 수동 또는 전기 또는 원격으로 작동 할 수 있습니다.
4작동 메커니즘은 새로운, 간단하고 신뢰할 수 있습니다, 작은 크기, 기계적 수명 최대 10,000 번, 에너지 저장 모터는 DC 영구 자석 모터입니다.전압 레벨은 -220V-110V-48V-24V입니다..
상태:
1고도 호환성: ZW32-12 자동 리셋 전기 세క్షన్라이저는 최대 2000m의 고도에서 안정적으로 작동하도록 설계되었습니다.그것은 특별히 고도의 설비와 관련된 독특한 환경 조건에 견딜 수 있도록 설계되었습니다., 이러한 설정에서 성능과 안전성을 보장합니다.
2폭 넓은 온도 범위: ZW32-12 자동 리셋 전기 절단기 는 -45 °C에서 +40 °C까지 넓은 주변 공기 온도 범위에서 작동 할 수 있습니다.극한의 온도를 처리하고 기능을 유지하도록 만들어졌습니다., 가혹한 기후 조건에서도 신뢰할 수 있는 보호 및 제어 기능을 제공합니다. 또한 25 °C까지의 일일 온도 차이를 수용하도록 설계되었습니다.역동적인 온도 환경에 적합성을 더욱 보장합니다..
3바람 저항: 최대 35m/s의 바람 속도 제한으로, ZW32-12 자동 재설정 전기 sectionlizer는 우수한 바람 저항을 보여줍니다.그것은 일반적으로 다양한 야외 설비에서 경험 강한 바람을 견딜 수 있습니다이 특징은 바람의 조건에서도 차단기의 안정성과 신뢰성을 보장합니다.
4가혹 한 환경 에 대한 저항성: ZW32-12 자동 리셋 전기 절단기 는 불화성, 폭발성 위험 화학 물질 이 없는 환경 에 설치 하기 위해 설계 되었습니다.부식성 물질, 그리고 강한 진동. 그것은 부식 저항성 물질로 구성되어 있으며 도전 조건에 견딜 수 있습니다.가혹한 산업 환경이나 야외 환경에서 장수성과 성능을 보장합니다..
기술 매개 변수:
ZW32-12
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 정량 전압 | kV | 12 | |||||||||
| 2 | 분쇄의 단열 수준 | 작업 주파수(건조 테스트/습기 테스트) | 48 | |||||||||
| 번개 충격 전압 테스트 (피크) | 85 | |||||||||||
| 3 | 지상/단계에서단계로 격리 수준 | 작업 주파수 | 건조 테스트 | 42 | ||||||||
| 습기 테스트 | 34 | |||||||||||
| 번개 충격 전압 테스트 (피크) | 75 | |||||||||||
| 4 | 가속 전류 | A | 630 | |||||||||
| 5 | 가등열 안정 전류 (효율적 값) | kA | 20 | |||||||||
| 6 | 가시 단절 전류 (효율적 값) | 25 | ||||||||||
| 7 | 열 안정성 시간 | s | 4 | |||||||||
| 8 | 가시 단절 닫기 전류 (피크) | kA | 63 | |||||||||
| 9 | 가등기 동적 안정 전류 (피크) | |||||||||||
| 10 | 기계적 수명 | 시간 | 10000 | |||||||||
| 11 | 열용 전류 | 1000 | ||||||||||
| 12 | 주변 공기 온도 | 최고 온도 | °C | -55 | ||||||||
| 최저 온도 | +60 | |||||||||||
| 최대 일일 온도 차이 | K | ≤25 | ||||||||||
| 13 | 고도 | m | ≤ 2500 | |||||||||
| 14 | 습도 | 일일 상대 습도 평균 | % | ≤ 95 | ||||||||
| 월 평균 상대 습도 | ≤ 90 | |||||||||||
| 15 | 지진 저항력 | 수평 가속 | g | 0.25 | ||||||||
| 지상 수직 가속 | 0.125 | |||||||||||
| 안전 요인 | / | 1.67 | ||||||||||
| 16 | 바람 속도 | m/s | ≤35 | |||||||||
| 17 | 얼음 두께 | mm | ≤20 | |||||||||
GW9-10
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 가등전압 | kV | 12 | |||||||||
| 2 | 가속 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s 단시간 저항 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | 등급 단열 수준 | 번개 파동 저항 전압 (피크) | 극지대 - 지구 (긍정적, 부정적) |
kV | 75 | |||||||
| 횡단파괴 (긍정적, 부정적) |
85 | |||||||||||
| 산업용 주파수 저항 전압 1분) (효율적 가치) |
건조 테스트/습기 테스트 | 극지대 - 지구 | 42 (건조) 34 (습기) |
|||||||||
| 횡단파괴 | 48 (건조) | |||||||||||
| 48 (건조) | ||||||||||||
| 48 (건조) 40 (습기) |
||||||||||||
| 5 | 주 회로 저항 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | 기계적 수명 시간 | 시간 | 50 | |||||||||
| 50 | ||||||||||||
| 80 | ||||||||||||
