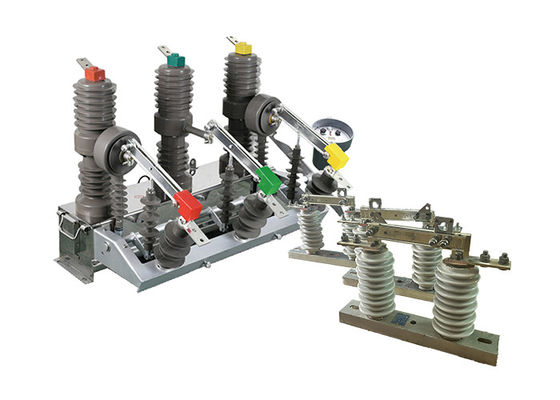

제로 시퀀스 센서 외부 진공 회로 차단기 고전압 격리 스위치와 일치 보호

제로 시퀀스 센서 외부 진공 회로 차단기 고전압 격리 스위치와 일치 보호

제품 설명:

제로 시퀀스 센서가 있는 ZW32-12 야외 서킷 브레이커는 제로 시퀀스 센서가 장착된 진공 서킷 브레이커의 특정 모델을 의미합니다.
제로 시퀀스 센서, 잔류 전류 센서 또는 제로 시퀀스 전류 트랜스포머로도 알려져 있습니다.3단계 전력 시스템에서 불균형 또는 잔류 전류를 감지하고 측정하는 장치입니다.이 센서는 세 단계 전류의 합을 감지하고 측정하기 위해 특별히 설계되었습니다. 균형 시스템에서 이상적으로 0이어야합니다.
ZW32-12 진공 회로 차단기에 0 계열 센서를 포함하면 추가 기능과 보호를 제공합니다.회로 차단기는 지상 고장 또는 시스템에서 불균형 상태를 감지 할 수 있습니다.이것은 더 나은 오류 탐지 및 비정상적인 조건에 대한 더 빠른 대응을 가능하게하며 전기 유통 시스템의 안전성과 신뢰성을 향상시킵니다.
제로 시퀀스 센서는 ZW32-12 단속기가 지표 결함, 불균형 부하,전기 시스템에서 발생할 수 있는 다른 비정상적인 상태이것은 장비의 손상을 방지하고 정지 시간을 최소화하며 직원의 안전을 보장합니다.

GW9-10 고전압 격리 스위치 (high voltage isolator switch, GW9-10 high voltage isolator switch) 는 유지보수 또는 수리를 위해 상공 전력 전송 라인의 구간을 격리하는 데 사용되는 전기 스위치의 일종이다.일반적으로 고전압 전기 시스템에서 사용됩니다, 예를 들어 전력 유틸리티가 장거리 전기를 전송하는 데 사용하는 것과 같습니다.

스위치는 전송 타워나 기둥과 같은 오버헤드 구조에 장착되어 있으며, 야외 전기 시스템에서 발생하는 혹독한 환경 조건에 견딜 수 있도록 설계되었습니다.그것은 수직, 또는 위아래 움직임, 일반적으로 구리 또는 다른 전도성 물질로 만들어지는 스위치 접촉을 연결하거나 분리합니다.

격리 스위치는 송전 선의 가시적인 휴식을 제공하도록 설계되어 유지 관리 직원이 전기 충격을 당하거나 장비에 손상을 입지 않고 안전하게 선에서 작업 할 수 있습니다.종종 다른 안전 장치와 함께 사용됩니다전기 시스템과 그 위에 일하는 사람들을 보호하기 위해, 지식 스위치와 전압 차단기.

전체적으로, 상위 고전압 수직 격리 스위치는 현대 전력 전송 시스템의 중요한 구성 요소이며, 전력망의 안정적이고 안전한 운영을 보장합니다.

GW9-10 시리즈 격리 스위치가 진공 회로 차단기와 함께 사용할 수있을 때 사용의 이중 효과

컨트롤러 소개:

컨트롤러는 원격 모니터링 및 제어를 허용하는 485/232 인터페이스를 통해 통신을 지원합니다. 광섬유 또는 무선 연결을 통해 통신 할 수도 있습니다.

무거운 스위치 를 감지 할 때, 장치는 영구적 인 고장 발생 시 자동 으로 트리핑 프로세스를 가속화 한다. 이 기능 은 그러한 상황 에서 시스템 을 손상 으로부터 보호하는 데 도움 이 된다.

원격 / 수동 닫기 및 다시 닫기: 사용자는 원격 또는 수동으로 서킷을 닫고 다시 닫을 수있는 옵션이 있습니다.만약 사용자가 연결선을 수리한 후 전원을 복원할 때 지식 스위치를 제거하는 것을 잊어버린다면, 장치가 안전성을 보장하기 위해 발동 과정을 가속화 할 수 있습니다.

이 기능은 3개의 재 폐쇄 지연 시간을 조정할 수 있습니다. 이 기능은 고장 후 회로를 재 폐쇄하기 전에 적절한 지연을 결정하는 데 유연성을 제공합니다.

컨트롤러의 점프 닫기 회로에는 오작동 방지 설계가 포함되어 있습니다. 회로의 의도하지 않은 폐쇄를 방지하기 위해 점프 방지 기능을 포함합니다.

컨트롤러는 제로 시퀀스 전류를 기반으로 인존 및 아웃존 결함을 구별 할 수 있습니다.이 기능은 고장의 위치를 식별하고 보다 목표적인 문제 해결 및 유지보수를 가능하게 합니다..

오작동 방지: 원격 제어 스위치는 오작동을 방지하도록 설계되었습니다. 이 설계 특징은 스위치가 실수로 작동하지 않도록합니다.따라서 의도하지 않은 행동의 위험을 줄입니다..

장점:

1작은 크기: 장치는 컴팩트한 형태 요소로 설계되어 제한된 공간 환경에서 쉽게 설치 할 수 있습니다.그 작은 크기는 공간이 제한되는 응용 프로그램에 적합합니다..

2가벼운 무게: 장치는 가벼운 무게로 운송 및 설치를 단순화합니다.그것은 취급 중에 물리적 부담을 줄이고 기존 시스템에 장착하거나 통합하는 것을 더 쉽게합니다..

3유지보수 무료: 장치는 최소한의 유지보수를 필요로하도록 설계되었습니다. 내구성 있는 부품으로 구성되어 있으며 장기적인 신뢰성을 위해 최적화되었습니다.빈번한 검사나 교체 필요성을 줄이는 것이 기능은 유지보수 활동에 시간과 자원을 절약합니다.

4반 응축: 장치에는 응축을 방지하기위한 조치가 포함되어 있습니다. 습기 축적 위험을 최소화하기 위해 밀폐 또는 단열과 같은 보호 기능이 포함되어 있습니다.이것은 최적의 성능을 유지하는 데 도움이 되고 습기에 의한 잠재적 인 손상으로부터 내부 구성 요소를 보호합니다..

5부적절 한 기상 조건 및 더러운 환경 에 적응: 장치 는 극단적 인 온도, 습도, 또는 먼지 및 더미 에 노출 되는 것 처럼 도전적인 기상 조건 을 견딜 수 있도록 설계 되었습니다.견고 한 건축물 과 보호 기능 들 은 불리한 환경 에서도 안정적 인 작동 을 보장 한다, 장애 또는 성능 저하의 위험을 줄입니다.

위치:

야외 진공 회로 차단기와 야외 고전압 단절 격리기의 관계는 전기 시스템에서의 상호 보완적인 역할에 있습니다.

회로 중단: 진공 회로 차단기는 정상적인 작동 중 또는 고장 발생 시 전기 회로를 중단하는 데 책임이 있습니다.그것은 현재 흐름을 끊는 주요 수단으로 작용반대로, 단절 격리기는 유지 보수 또는 수리 작업 중에 전원 공급원으로부터 회로를 격리하는 데 사용됩니다.그것은 물리적으로 회로를 열어서 안전의 추가 계층을 제공합니다.

조정: 고전압 전력 시스템 에서 진공 회로 차단기 와 단절 단절기 는 종종 협력 하기 위해 조정 됩니다.회로 차단기는 오류를 감지하고 현재 흐름을 중단하기 위해 트리핑에 책임이, 단절 격리기는 회로를 물리적으로 격리하고 단절의 가시적인 표시를 제공하기 위해 사용됩니다.

안전 및 유지보수: 단속 격리기는 유지보수 직원의 안전을 보장하는 데 중요한 역할을합니다. 전기 장비에 대한 유지보수 작업이 수행되기 전에,단절 격리기는 회로를 열고 가시적인 공기 간격을 제공하도록 작동합니다.이 방식은 장비가 전력을 끊고 안전하게 작동 할 수 있도록 보장합니다. 반면 진공 차단기는 정상적인 작동과 장애의 경우 시스템을 보호합니다.

GW9 시리즈 외부 단속 스위치 도입

https://www.maoyt.com/test/hvdisconnectorswitch.com/sale-40467100-자동으로 작동하는 고전압 전기 격리 장치 안전 작동되는 고전압 차단 장치.html

적용:

1서브 스테이션: 일반적으로 중전압 전력 유통의 보호 및 제어를 위해 실내 및 실외 서브 스테이션에서 사용됩니다.진공 회로 차단기는 결함 전류의 신뢰할 수 있는 중단 보장, 과부하 전류 및 부하 전류, 서브 스테이션 장비를 보호합니다.

2산업 및 광업 기업: ZW32-12 진공 차단기는 산업 및 광업 기업의 유통 시스템에서 모터, 트랜스포머,과전류 및 단회로로 인한 기타 전기 장비이 시설의 전력 공급의 안정성과 안전성을 유지하는 데 도움이 됩니다.

3농촌 전력 네트워크: 빈번한 작업에 견딜 수있는 능력으로 인해 진공 회로 차단기는 농촌 전력 네트워크에서 적용하기에 적합합니다.전력망의 효율적인 세분화를 허용합니다.또한 제어 장치가 장착되면 유통망을 자동화하여 농촌 전력 시스템의 신뢰성과 효율성을 향상시킵니다.

4상업 건물: 진공 회로 차단기는 또한 상업 건물에서 전력 배포 및 보호에 사용됩니다. 그것은 전기 시스템의 안전하고 신뢰할 수있는 작동을 보장합니다.장비의 손상을 방지하고 정지 시간을 최소화합니다..

상태:

1고도는 2000m가 넘지 않습니다.

2대기온도: -45°C ~ + 40°C 일일 온도차: 25°C

3바람 속도는 35m / s 이상

4불화성, 폭발성, 위험한 화학적 부식 및 강력한 진동 장소가 없습니다.

기술 파라미터:
