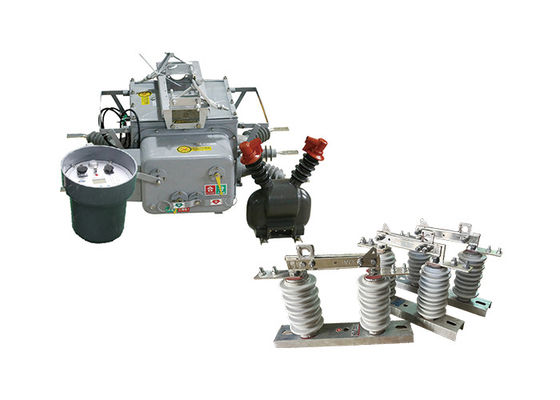

3단계 강력 한계 로드 스위치 손쉽게 작동 제어 장치와 함께 높은 전압 단속 스위치
제품 설명:
ZW20-12 ((F) 경계 부하 스위치는 3단계 AC 50Hz의 10kV 배급 라인에 적합합니다.
그것은 ZW20-12 야외 고전압 AC 진공 회로 차단기, 섹셔널라이저 컨트롤러, PDA 휴대용 컴퓨터 및 기타 구성 요소로 구성됩니다.전기 연결 은 항공 플러그 와 외부 에 봉인 된 제어 케이블 을 통해 이루어진다.
고장 감지, 보호 제어, 통신 기능이 있습니다.그것은 자동으로 결함 섹션을 분리하고 결함이 발생 후 매우 짧은 시간에 건강한 섹션에 전력을 복원 할 수 있습니다또한 다기능 모니터링, 시스템 장비의 정보 조회,유통 시스템의 지리적 정보 시스템의 사용자 정보 및 유지보수 상태의 온라인 표시그것은 컴퓨터 지원 유통 자동화의 고급 단계입니다.
GW9-10 고전압 단속 스위치는 유지보수, 수리 또는 비상 용도로 전기 유통 선을 고립 및 연결하는 데 사용되는 휴대용 장치의 일종입니다.다양한 용도로 사용할 수 있는 다재다능한 도구입니다, 상공 유통선, 변속소 및 산업 시설을 포함합니다.
고전압 단속 스위치는 한 사람이 작동하도록 설계되어 사용과 조작이 용이합니다.전기 장비에 도달하도록 확장 할 수 있습니다., 그리고 교환 가능한 부착 장치의 집합, 사용자가 스위치 및 지상 라인을 열거나 닫는 것과 같은 다양한 작업을 수행 할 수 있습니다.
고전압 단속 스위치는 전기 회로에서 가시적인 중단을 제공하도록 설계되어 전력 공급 장치와 우연한 접촉으로부터 보호 할 수 있습니다.또한 환경 상태 에서도 견딜 수 있도록 설계 되었습니다, 강한 바람, 비, 눈과 같은, 그것은 야외 환경에서 사용하기에 적합합니다.
GW9-10 시리즈 격리 스위치가 진공 회로 차단기와 함께 사용할 수있을 때 사용의 이중 효과
컨트롤러의 특징:
1. 485 / 232 통신 인터페이스, 또는 광섬유를 통해, 무선 원격 모니터링; 재 폐쇄 후 가속 기능: 스위치가 무거운 경우
2영구적인 고장 경우 자동 가속 가동
3. 원격 제어 / 수동 닫기 여행을 가속화 하 고 다시 잠금: 사용자는 전력 후 라인을 수리, 지식 스위치를 제거하는 것을 잊으면
트리핑 속도를 높여야 합니다.
3. 세 재 닫기 지연 시간을 조정할 수 있습니다;
트립 닫기 회로는 오작동 방지 디자인을 채택하고, 트립 방지 기능을 가지고 있습니다.
4제로 시퀀스 전류는 지역 내의 고충을 지역 외의 고충에서 구별할 수 있습니다.
5리모컨 스위치는 잘못된 동작을 방지하기 위해 설계되었습니다.
적용:
1광산 작업: ZW20 스위치는 광산 작업에서 지하 및 표면 광산의 전기 장비 및 전력 유통 네트워크의 제어 및 보호를 위해 사용됩니다.
2데이터 센터: 스위치는 데이터 센터에서 중요한 IT 인프라를 위한 신뢰할 수 있는 전력 분배와 보호를 보장하기 위해 사용됩니다.효율적인 부하 전환 및 전기 장애에 대한 보호.
3석유 및 가스 산업: ZW20 스위치는 석유 및 가스 산업에서 정유소, 파이프 라인 및 해상 플랫폼의 전기 장비를 제어하고 보호하기위한 응용 프로그램을 찾습니다.
4인프라 프로젝트: 스위치는 공항, 항만 및 경기장과 같은 다양한 인프라 프로젝트에서 신뢰할 수있는 전력 분배 및 보호를 위해 사용됩니다.
5물 및 폐수 처리 시설: ZW20 스위치는 물 및 폐수 처리 시설에서 사용되며 펌프 스테이션, 처리 시설,및 유통망.
상태:
1고도: 2000m
2실내 온도: -30°C~+55°C
최고 연평균 온도는 20°C
최대 하루 평균 온도는 30°C입니다.
3상대 습도: 95% (25°C)
4지진 용량: 지상 가속 0.3g
지상 수직 가속 0.15g
세 개의 시노스 파도를 작동하는 동안
안전 요인 167
5지진 강도는 7도
6최대 일일 온도차25°C
7설치 장소:공중, 10kV 상공 선 사용자 책임 경계점
8토착 방법:중립 지점은 접촉하지 않습니다, 활 억제 코일 토착 및 낮은 저항 토착
기술 매개 변수:
ZW20-12 ((F)
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | ||||||||
| 1 | 정량 전압 | kV | 12 | ||||||||
| 2 | 분쇄의 단열 수준 | 작업 주파수 ((건조 테스트/건조 테스트) | 48 | ||||||||
| 번개 충격 전압 테스트 (피크) | 85 | ||||||||||
| 3 | 지상/단계에서단계로 격리 수준 | 작업 주파수 | 건조 테스트 | 42 | |||||||
| 습기 테스트 | 34 | ||||||||||
| 번개 충격 전압 테스트 (피크) | 75 | ||||||||||
| 4 | 가속 전류 | A | 630, 1250 | ||||||||
| 5 | 가시 단절 전류 | kA | 16, 20, 25 | ||||||||
| 6 | 가시 단류 정전 정전 시간 | 시간 | 30 | ||||||||
| 7 | 단시간 저항 전류 등급 | kA | 16, 20, 25 | ||||||||
| 8 | 가시 단절 기간 | S | 4 | ||||||||
| 9 | 가시 단절 닫기 전류 (피크) | kA | 40, 50, 63 | ||||||||
| 10 | 역류의 정점 | kA | 40, 50, 63 | ||||||||
| 11 | 기계적 수명 | 시간 | 1000 이상 | ||||||||
| 12 | 열용 전류 | 10000 | |||||||||
| 13 | 순중량 | 1kg | 180 | ||||||||
| 시리즈 번호 | 매개 변수 | 단위 | 데이터 | |||||||||
| 1 | 가등전압 | kV | 12 | |||||||||
| 2 | 가속 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | A | 630 | |||||||
| (H) GW9-12 ((W)/1000-20 | 1000 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 1250 | |||||||||||
| 3 | 4s 단시간 저항 전류 | 모델 번호 | (H) GW9-12 ((W)/630-20 | kA | 50 | |||||||
| (H) GW9-12 ((W)/1000-20 | 50 | |||||||||||
| (H) GW9-12 ((W)/1250-31.5 | 80 | |||||||||||
| 4 | 등급 단열 수준 | 번개 파동 저항 전압 (피크) | 극지대 - 지구 (긍정적, 부정적) |
kV | 75 | |||||||
| 횡단파괴 (긍정적, 부정적) |
85 | |||||||||||
| 산업용 주파수 저항 전압 1분) (효율적 가치) |
건조 테스트/습기 테스트 | 극지대 - 지구 | 42 (건조) 34 (습기) |
|||||||||
| 횡단파괴 | 48 (건조) | |||||||||||
| 48 (건조) | ||||||||||||
| 48 (건조) 40 (습기) |
||||||||||||
| 5 | 주 회로 저항 | μ Ω | 630 | |||||||||
| 1000 | ||||||||||||
| 1250 | ||||||||||||
| 6 | 기계적 수명 시간 | 시간 | 50 | |||||||||
| 50 | ||||||||||||
| 80 |
||||||||||||
