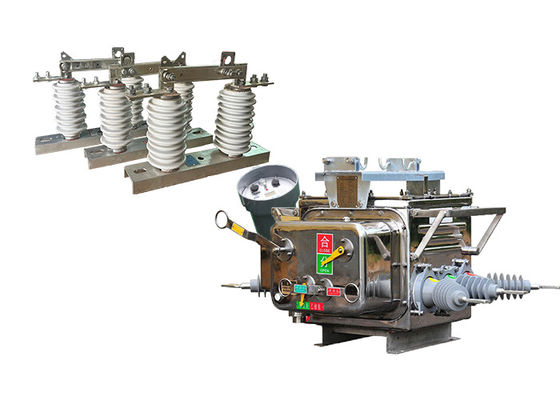

고전압 경계 부하 스위치 GW9 시리즈 갈고리 스틱과 함께 사용되는 컨트롤러와 함께 ZW20 시리즈 야외 회로 차단기

고전압 경계 부하 스위치 GW9 시리즈 갈고리 스틱과 함께 사용되는 컨트롤러와 함께 ZW20 시리즈 야외 회로 차단기

제품 설명:

ZW20-12 ((F) 진공 차단기는 3단계 AC 50Hz 야외 HV 스위치 기기 주로 시골 및 도시 10 kV 야외 유통 네트워크에 사용되며, 분리 및 복합 부하 전류로,과부하 전류, 단축 전류 및 기타 유사한 장소.

전체 구조는 작동 메커니즘, 전도 회로, 단열 시스템, 밀폐 요소 및 껍질로 구성된 3 단계 공통 박스 유형입니다.

그리고 이 시스템은 관련 지능형 원격 단말기를 지원하여 유통 자동화의 애플리케이션 요구를 충족시킵니다.

· ZW20-12 (Z) 외부 지능형 고전압 AC True Air Breaker GSM 단자 메시지 기능

· 분할 스위치 컨트롤러 ZW20-12 (F) 와 결합

GW9 갈고리 스틱 (GW9 hookstick) 은 유지 보수 또는 수리를 위해 상공 전력 전송 라인의 섹션을 격리하는 데 사용되는 전기 스위치의 일종이다. 일반적으로 고전압 전기 시스템에서 사용됩니다.전력 공급업체에서 장거리 전기를 전송하는 것과 같은.

갈고리 스틱은 전송 타워 또는 기둥과 같은 상위 구조에 장착되며 야외 전기 시스템에서 발생하는 혹독한 환경 조건에 견딜 수 있도록 설계되었습니다.그것은 수직, 또는 위아래 움직임, 일반적으로 구리 또는 다른 전도성 물질로 만들어지는 스위치 접촉을 연결하거나 분리합니다.

갈고리 스틱은 전송 선에 가시적인 파장을 제공하도록 설계되어 유지 관리 직원이 전기 충격을 받거나 장비에 손상을 입지 않고 안전하게 선에서 작업 할 수 있습니다.종종 다른 안전 장치와 함께 사용됩니다전기 시스템과 그 위에 일하는 사람들을 보호하기 위해, 지식 스위치와 전압 차단기.

GW9-10 시리즈 격리 스위치가 진공 회로 차단기와 함께 사용할 수있을 때 사용의 이중 효과



컨트롤러의 특징:

지능형 터미널 컨트롤러는 보호, 자동 제어, 검사 / 질의, 통신 및 소프트웨어 관리와 같은 기능을 가지고 있습니다.

1전체적인 기능:

• 회로 보호, 원격 제어, 경보 및 원격 모니터링과 같은 다양한 기능을 완벽하게 구현합니다.

2낮은 비용과 실용성:

• GSM 네트워크에 대한 통신 하드웨어 투자가 필요하지 않습니다. SIM 카드를 구입하고 SMS 서비스를 활성화하십시오.

3여러 가지 보안 조치:

• 지정 된 휴대 전화, 정보 암호화, 비밀번호 확인 및 기타 보안 조치를 사용 합니다.

• GSM 모듈은 휴대 전화 번호를 지정할 수 있으며 연결된 전화기에서 명령을만 받아들일 수 있습니다.

• 원격 제어 장치 및 다른 명령에 대한 통신 메시지는 암호화됩니다.

• 시스템 제어의 보안을 보장하고 오작동을 방지하기 위해 미리 설정된 확인 실행 확인 원격 제어 방법을 사용합니다.

4간단한 시스템 구성:

• 통신 라인이나 디버그 통신 라인을 설치할 필요가 없습니다.

• SMS 지능형 모니터링 단말기를 올바르게 설치하고 SIM 카드를 삽입하고 지정된 휴대 전화 번호를 설정하면 시스템이 작동합니다.

5언제 어디서나 모바일 모니터링:

• 실시간 모니터링 및 시청은 신호가있는 모든 장소에서 모니터링에 직원이 배치 될 필요없이 수행 할 수 있습니다.



적용:

1단속 스위치 및 접촉 스위치: ZW20-12 ((F) 단속 차단기는 전력 배급 시스템의 링 네트워크 구성에서 단속 스위치 또는 접촉 스위치로 사용할 수 있습니다.유지 보수 또는 결함 상태에서 회로를 열고 닫을 수 있습니다.

2자동 스위치 장치: 자동 스위치 장치로 작동하여 링 네트워크 구성에서 부하 전환을 구현 할 수 있습니다.이 특징은 전력 분배의 유연성과 효율성을 향상시킵니다..

3경계 스위치: 전원 공급의 분기 라인에서, ZW20-12 ((F) 회로 차단기는 경계 스위치 또는 "워치도그"로 기능 할 수 있습니다." 부가선에 장애와 비정상적인 조건으로부터 감시하고 보호하는데 도움이 됩니다.

4. Recloser and Sectionalizer: 회로 차단기는 상부 유통 네트워크에서 재 폐쇄 및 섹셔널라이저로 작동 할 수 있습니다.일시적인 고장 후 자동으로 전력을 복원하고 고장 섹션을 격리 하 고 중단의 영향을 최소화 합니다..

5유통 네트워크: 이 단속기는 여러 위치에 고전압 전원이 분배되는 야외 유통 네트워크에 적합합니다.결함 전류를 중단하고 네트워크의 결함 섹션을 격리함으로써 신뢰할 수 있고 안전한 운영을 보장합니다..
6철도: 이 단속기는 철도 전기화와 관련된 야외 고전압 시스템에서 사용됩니다. 그것은 철도 시스템에 안전하고 신뢰할 수있는 전력 공급을 보장합니다.에어헤드 카테너 시스템 및 트랙션 서브 스테이션을 포함하여.


구조:

1마이크로컴퓨터 기반 릴레 보호 및 모니터링 장치는 전기 단절기 시스템의 중앙 제어 장치로 기능하는 기술적으로 진보된 시스템입니다.최첨단 마이크로 컴퓨터 기술 을 이용 함 으로이 장치는 통합 된 전기 시스템의 안전성과 신뢰성을 보장하는 데 결정적인 역할을합니다.
2제어기는 다양한 환경 조건에 견딜 수 있도록 특별히 설계되었으며 강력한 기상 저항을 갖추고 있습니다.이 특징 은 극심 한 온도 와 같은 혹독 한 기상 조건 에서도 안정적 으로 작동 할 수 있게 해 준다3.또한 컨트롤러는 응축 방지 장치로 구성되어 있습니다.습기가 문제가 될 수 있는 습한 환경에서도 기능성을 보장합니다..
4안전하고 신뢰할 수 있는 연결을 구축하기 위해 제어기는 항공 연결기로 스위치 몸체에 연결됩니다. 항공 연결기는 높은 안정성과 내구성으로 알려져 있습니다.리레 보호 및 모니터링과 같은 중요한 응용 프로그램에 대한 이상적인 선택으로이 커넥터는 컨트롤러와 스위치 사이의 적절한 통신과 기능을 보장하며 시스템의 전반적인 성능과 신뢰성을 향상시킵니다.
5제어기 는 연결 신뢰성 에 탁월 한, 신호 손실 또는 장애 의 위험을 최소화 합니다. 이것은 제어기 와 스위치 사이의 연속적이고 끊이지 않는 통신을 보장 합니다.릴레이 보호 및 모니터링 시스템의 적절한 작동에 결정적입니다.6. 높은 수준의 보호 수준을 유지함으로써 컨트롤러는 릴레이 보호 및 모니터링 기능의 무결성과 정확성을 보장합니다.전기 시스템의 전반적인 안전성을 위태롭게 할 수 있는 모든 잠재적 오류나 오차를 방지하는 것.

상태:

1. ZW20-12(F) 자동 진공 차단기는 -40 °C에서 +70 °C까지의 넓은 대기 온도 범위 내에서 안정적으로 작동하도록 설계되었습니다.이 온도 허용은 회로 차단기가 다양한 기후 조건에서 효과적으로 작동 할 수 있도록 보장합니다..

2.회로 차단기는 해발 3000m를 초과하지 않는 고도에서 설치하기에 적합합니다. 이 고도 호환성은 다른 지리적 위치에 유연하게 배치 할 수 있습니다.

3. ZW20-12 ((F) 회로 차단기는 먼지, 연소, 부식 가스, 증기 또는 소금 스프레이로 인한 대기 오염에 견딜 수 있도록 설계되었습니다.그것은 IV 클래스 오염 수준 표준을 충족하도록 설계되었습니다, 회로 차단기가 까다롭고 부식성 환경에서도 탄력적이고 작동하도록 보장합니다.

4최대 34m/s의 바람 속도 허용량 (실린더 표면에서 700 Pa에 해당) 으로, 차단기는 성능이나 안정성을 손상시키지 않고 강한 바람에 견딜 수 있습니다.이 바람 속도 저항 은 극한 의 기상 조건 에서 차단기 의 안정적 인 작동 을 보장 한다.

5회로 차단기는 외부 진동이나 지상 운동의 성능에 미치는 영향을 최소화하도록 설계되었습니다.그 구조 와 내부 메커니즘 은 진동 을 흡수 하고 완화 하기 위해 설계 되었습니다, 회로 차단기가 외부 장애에 영향을 받지 않도록 보장합니다.

6. ZW20-12 ((F) 회로 차단기는 2차 시스템에서 유도 된 전자기 간섭 (EMI) 을 제한하도록 설계되었습니다. 2차 시스템에서 유도 된 EMI의 진폭은 1.6kV를 초과하지 않습니다.,회로 차단기가 다른 연결된 장비의 작동을 방해할 수 있는 과도한 전자기 장애를 발생시키지 않도록 하는 것.




기술 매개 변수:

ZW20-12 ((F)

GW9-10
