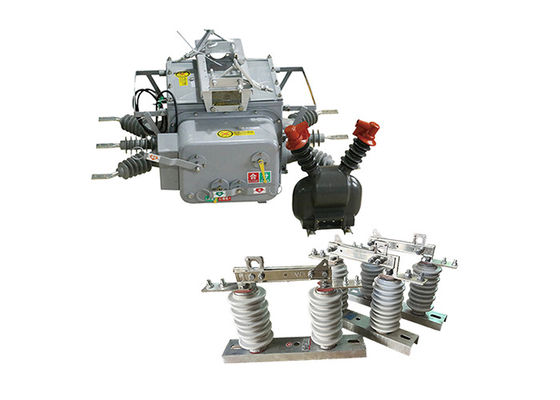

산업용 경계 로드 스위치 ZW20 시리즈 제어 장치 진공 회로 차단기 1250A 고정형

산업용 경계 로드 스위치 ZW20 시리즈 제어 장치 진공 회로 차단기 1250A 고정형


제품 설명:

ZW20 시리즈 경계 진공 스위치는 진공 환경에서 작동하는 전기 스위치의 일종입니다.그것은 중전압 애플리케이션을 위해 설계되었으며 일반적으로 전력 배급 시스템에서 사용됩니다..

스위치 는 일반적으로 고품질 의 재료 로 만든 견고 하고 내구성 있는 장막 으로 구성 되어 있다. 진공 차단기 방, 전류 운반 콘택트, 제어 메커니즘 을 포함 한다..

그리고 진공 차단기는 스위치의 핵심 부품입니다. 그것은 두 개의 접촉 전극을 포함하는 밀폐 진공 챔버로 구성됩니다. 스위치가 닫히면,진공 환경은 전환 작업 중에 전기 활이 형성되는 것을 방지합니다..

그것은 접촉을 열고 닫는 장치로 장착되어 있습니다. 모델과 응용 요구 사항에 따라 수동 또는 전기적으로 작동 할 수 있습니다.작동 메커니즘은 원활하고 신뢰할 수있는 전환 작업을 보장합니다..

ZW20 시리즈 경계 진공 스위치는 다양한 시스템 요구 사항에 맞게 다양한 전압 및 전류 등급으로 제공됩니다.그것은 일반적으로 몇 킬로 볼트에서 수십 킬로 볼트까지의 중간 전압 수준을 처리 할 수 있습니다..

이 스위치는 고부전력으로 결함 전류를 끊고 전기 시스템을 보호합니다.끊기 용량은 스위치가 손상없이 안전하게 중단 할 수있는 최대 결함 전류의 관점에서 지정됩니다..

ZW20 시리즈의 일부 모델은 고급 제어 및 모니터링 기능을 제공 할 수 있습니다. 이러한 기능은 원격 제어 기능, 상태 표시 및 오류 진단,향상된 기능과 조작 용이성.

스위치에 사용되는 진공 기술은 우수한 활 끄는 기능을 보장하며 중압 애플리케이션에 신뢰할 수 있고 안전한 솔루션입니다.스위치는 엄격한 안전 표준을 충족하고 최소한의 유지 보수 요구 사항과 함께 장기적인 성능을 제공하도록 설계되었습니다.

ZW20 시리즈 경계 진공 스위치는 전력 분배 변전소, 산업 공장, 상업 건물 등 다양한 응용 분야에 적합합니다.그것은 일반적으로 로드 전환에 사용됩니다, 고장 보호 및 중압 전기 시스템에서 격리.

GW9-10 오버헤드 단속 스위치 (GW9-10 overhead disconnect switch) 는 유지 보수 및 수리 목적으로 전기 회로를 격리하는 데 사용되는 휴대용 고전압 전기 스위치이다.일반적으로 중고전압 전력 전송 및 유통 시스템에서 사용됩니다..

오버헤드 단속 스위치는 휴대용으로 설계되어 필요한 위치에 쉽게 이동 할 수 있습니다. 높은 전압 수준을 처리 할 수 있습니다.일반적으로 몇 킬로 볼트에서 수백 킬로 볼트까지.

스위치는 유지보수 또는 수리 목적으로 전력 시스템의 일부를 격리하는 데 사용됩니다. 스위치가 열려 있는지 닫혀 있는지 표시하는 시각 표시기가 있습니다.운영자가 회로의 상태를 더 쉽게 알 수 있도록.

로드버스터 전기 격리기는 스위치 및 격리 회로를 포함하여 광범위한 응용 분야에 사용될 수 있으며 장비의 지상화 및 전력 제거에도 사용할 수 있습니다.그것은 전기 위험으로부터 운영자를 보호하기 위해 안전 장치와 함께 설계되었습니다, 예를 들어 전기 부품과의 우연한 접촉을 방지하는 단열 물질.

스위치는 사용하기 쉽고 작동에 최소한의 훈련이 필요합니다. 쉽게 교체 할 수있는 교환 가능한 블레이드가 있으며 더 많은 유연성과 다재다능성을 제공합니다.


GW9-10 시리즈 격리 스위치가 진공 회로 차단기와 함께 사용할 수있을 때 사용의 이중 효과


컨트롤러의 특징:

지능형 터미널 컨트롤러는 보호, 자동 제어, 검사 / 질의, 통신 및 소프트웨어 관리와 같은 기능을 가지고 있습니다.

1전체적인 기능:

• 회로 보호, 원격 제어, 경보 및 원격 모니터링과 같은 다양한 기능을 완벽하게 구현합니다.

2낮은 비용과 실용성:

• GSM 네트워크에 대한 통신 하드웨어 투자가 필요하지 않습니다. SIM 카드를 구입하고 SMS 서비스를 활성화하십시오.

3여러 가지 보안 조치:

• 지정 된 휴대 전화, 정보 암호화, 비밀번호 확인 및 기타 보안 조치를 사용 합니다.

• GSM 모듈은 휴대 전화 번호를 지정할 수 있으며 연결된 전화기에서 명령을만 받아들일 수 있습니다.

• 원격 제어 장치 및 다른 명령에 대한 통신 메시지는 암호화됩니다.

• 시스템 제어의 보안을 보장하고 오작동을 방지하기 위해 미리 설정된 확인 실행 확인 원격 제어 방법을 사용합니다.

4간단한 시스템 구성:

• 통신 라인이나 디버그 통신 라인을 설치할 필요가 없습니다.

• SMS 지능형 모니터링 단말기를 올바르게 설치하고 SIM 카드를 삽입하고 지정된 휴대 전화 번호를 설정하면 시스템이 작동합니다.

5언제 어디서나 모바일 모니터링:

• 실시간 모니터링 및 시청은 신호가있는 모든 장소에서 모니터링에 직원이 배치 될 필요없이 수행 할 수 있습니다.



 적용:


1단속 스위치 및 접촉 스위치: ZW20-12 ((F) 단속 차단기는 전력 배급 시스템의 링 네트워크 구성에서 단속 스위치 또는 접촉 스위치로 사용할 수 있습니다.유지 보수 또는 결함 상태에서 회로를 열고 닫을 수 있습니다.
2자동 스위치 장치: 자동 스위치 장치로 작동하여 링 네트워크 구성에서 부하 전환을 구현 할 수 있습니다.이 특징은 전력 분배의 유연성과 효율성을 향상시킵니다..
3경계 스위치: 전원 공급의 분기 라인에서, ZW20-12 ((F) 회로 차단기는 경계 스위치 또는 "워치도그"로 기능 할 수 있습니다." 부가선에 장애와 비정상적인 조건으로부터 감시하고 보호하는데 도움이 됩니다.
4. Recloser and Sectionalizer: 회로 차단기는 상부 유통 네트워크에서 재 폐쇄 및 섹셔널라이저로 작동 할 수 있습니다.일시적인 고장 후 자동으로 전력을 복원하고 고장 섹션을 격리 하 고 중단의 영향을 최소화 합니다..



구조:

1마이크로 컴퓨터 릴레 보호 및 모니터링: ZW20-12 차단기는 마이크로 컴퓨터 기반 릴레 보호 및 모니터링 장치를 제어 장치로 갖추고 있습니다.이 첨단 기술 은 정확 하고 지능적 인 고장 검출 을 가능하게 한다, 분석 및 제어, 전체 성능과 차단기의 신뢰성을 향상.

2기상 및 응축 저항: 회로 차단기는 자연 기상 및 응축에 견딜 수 있도록 설계되었습니다.견고한 재료와 보호 조치가 적용되어 가혹 한 환경 조건에서도 안정적인 작동을 보장합니다., 내구성 및 수명을 향상시킵니다.

3항공용 커넥터 연결: ZW20-12 단속기의 유틸리티 모델은 항공용 커넥터를 통해 스위치 몸체에 연결됩니다.이 유형의 커넥터는 안전하고 신뢰할 수 있는 연결을 제공합니다, 느슨하거나 고장 연결의 위험을 최소화하고 제어기와 스위치 몸 사이의 안정적인 통신과 제어를 보장합니다.

4높은 연결 신뢰성 및 보호 수준: 회로 차단기는 시스템 내에서 일관성 있고 안전한 전기 연결을 보장하여 좋은 연결 신뢰성을 제공합니다.높은 수준의 보호를 제공합니다., 내부 부품 및 전기 회로를 먼지, 습기 및 물리적 손상과 같은 외부 요인으로부터 보호합니다.

5아날로그 입력 채널: ZW20-12 차단기의 컨트롤러는 네 개의 아날로그 입력 채널을 포함합니다. 이 채널은 A 단계 전류를 포함하여 다양한 전기 매개 변수를 모니터링합니다.C 단계 전류, 시퀀스 전류 및 BC 단계 전압. 이러한 값의 실시간 모니터링 및 미리 설정된 임계값과 비교하여 정확한 오류 탐지 및 적절한 조치를 수행 할 수 있습니다.

6오류 탐지 및 처리: 컨트롤러는 전기 매개 변수를 지속적으로 모니터링하고 고정 값과 비교하여 라인 오류를 탐지합니다. 오류를 탐지하면관리자가 해당 처리 작업을 시작합니다., 회로 차단기를 켜거나 보호 조치를 활성화하는 것과 같은 효율적이고 신속한

환경 조건:

대기온도: -40°C ~ +70°C

고도: 해발 3000m를 초과하지 않습니다.

주변 공기는 먼지, 연소, 부식성 가스, 증기 또는 소금 안개 로 오염 될 수 있다. 오염 수준: 레벨 IV.

바람 속도는 34m/s를 초과해서는 안 됩니다 (실린더 표면에 700Pa의 압력과 동등합니다).

외부 스위치장치 및 제어 장비에서 발생하는 진동 또는 지진 활동은 방치 될 수 있습니다.

2차 시스템에서 유발되는 전자기 간섭의 진폭은 1.6kV를 초과하지 않습니다.




기술 매개 변수:

GW9-10
